2.3.2 DEM(수치표고모델)

✅ DTM 데이터를 생성하면, 공사 현장에서 토공 물량을 계산할 때 불필요한 객체(토사, 중장비 등)를 제외하고 정확한 물량을 산출할 수 있습니다.

⚠️ DSM 파일이 없는 현장은 DTM 파일을 생성할 수 없습니다.

▎DSM과 비교

DTM 파일이 있는 경우, DSM과 비교하거나 업로드한 파일 및 플랫폼 내에서 분석된 파일을 비교할 수 있습니다.

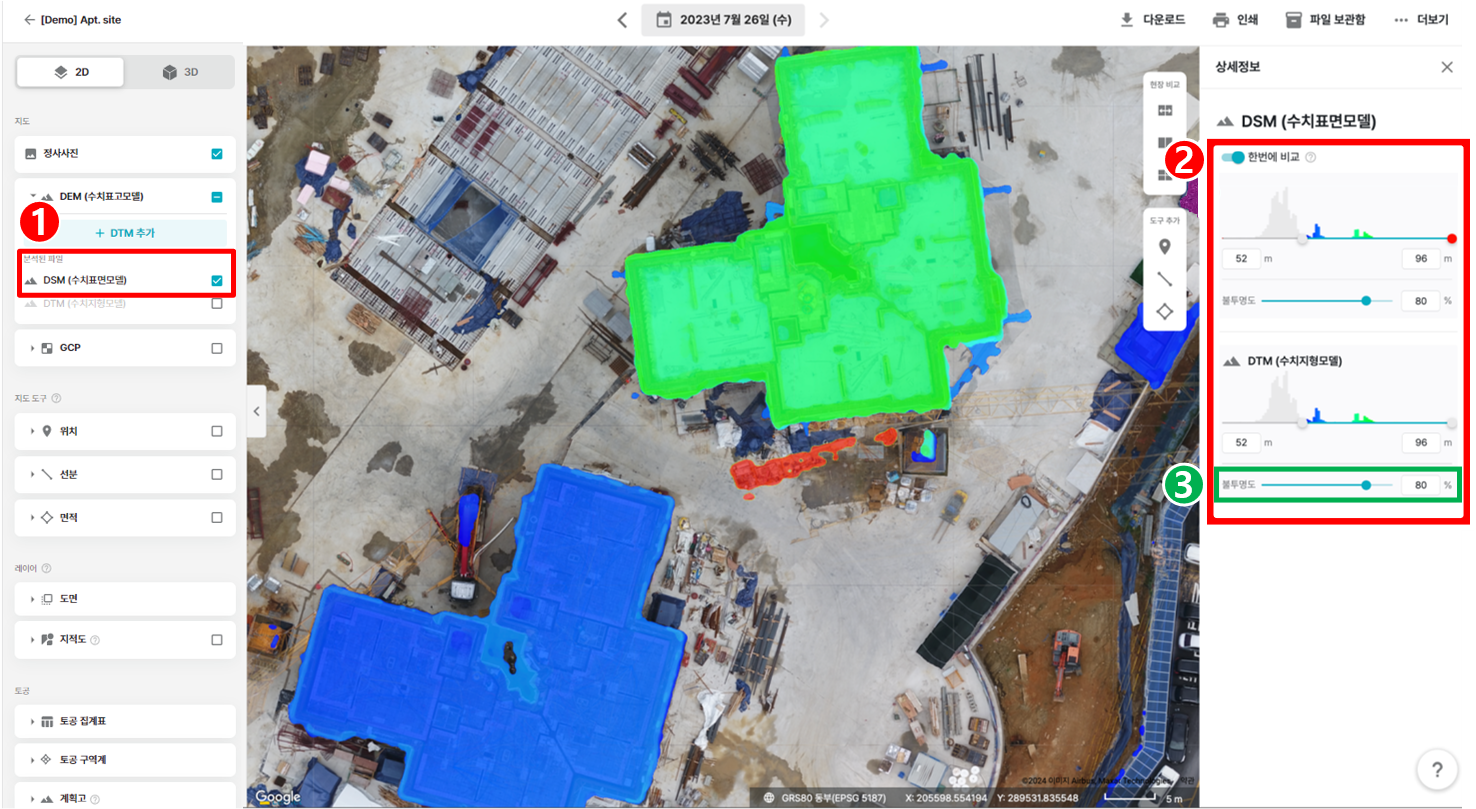

① 생성한 DTM 파일의 체크박스를 선택하면 우측 메뉴가 나타납니다.

② 한번에 비교를 활성화하면 분석된 파일과 업로드한 파일의 히스토그램이 동시에 표시됩니다. 히스토그램의 가로 슬라이드를 조절하면 비교 중인 파일의 범례가 함께 조정됩니다.

③ 히스토그램의 가로 슬라이드 조절 또는 수치 입력으로 불투명도를 조절할 수 있습니다.

▎DTM 데이터 관리

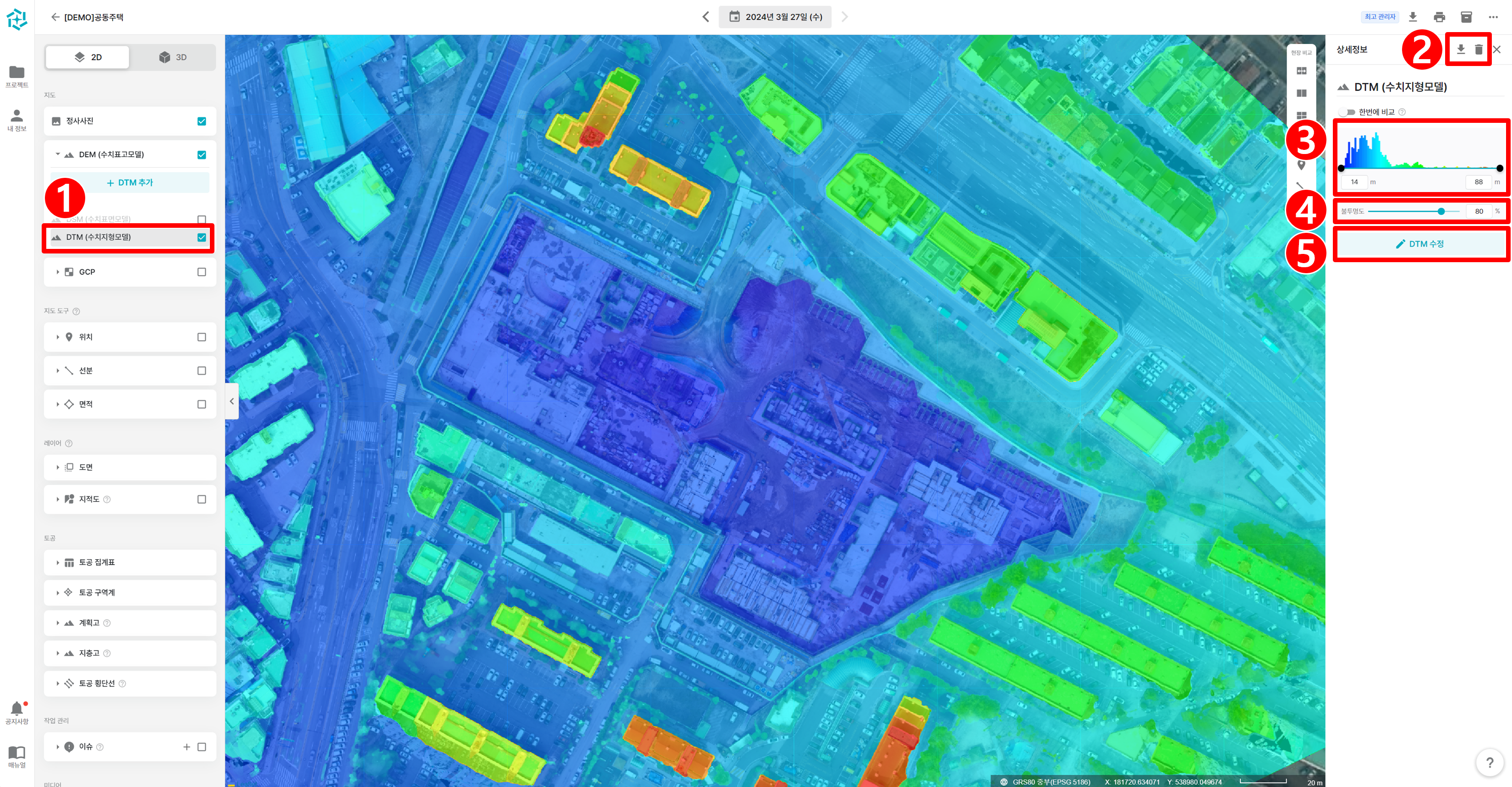

① 생성한 DTM 파일의 체크박스를 선택하면 우측 메뉴가 나타납니다.

② 다운로드 아이콘을 클릭하면 DTM이 적용된 .TIF 파일을 다운로드할 수 있으며, 휴지통 아이콘을 클릭하면 생성한 DTM을 삭제할 수 있습니다.

③ DTM의 히스토그램을 확인할 수 있고, 히스토그램의 가로 슬라이드 또는 수치 입력으로 특정 고도만 확인할 수 있습니다.

④ 히스토그램의 가로 슬라이드 조절 또는 수치 입력으로 불투명도를 조절할 수 있습니다.

⑤ 생성한 DTM을 수정할 수 있습니다.

▎DTM 추가 (파일 업로드)

기존에 작성된 DTM 파일을 업로드하는 방식입니다.

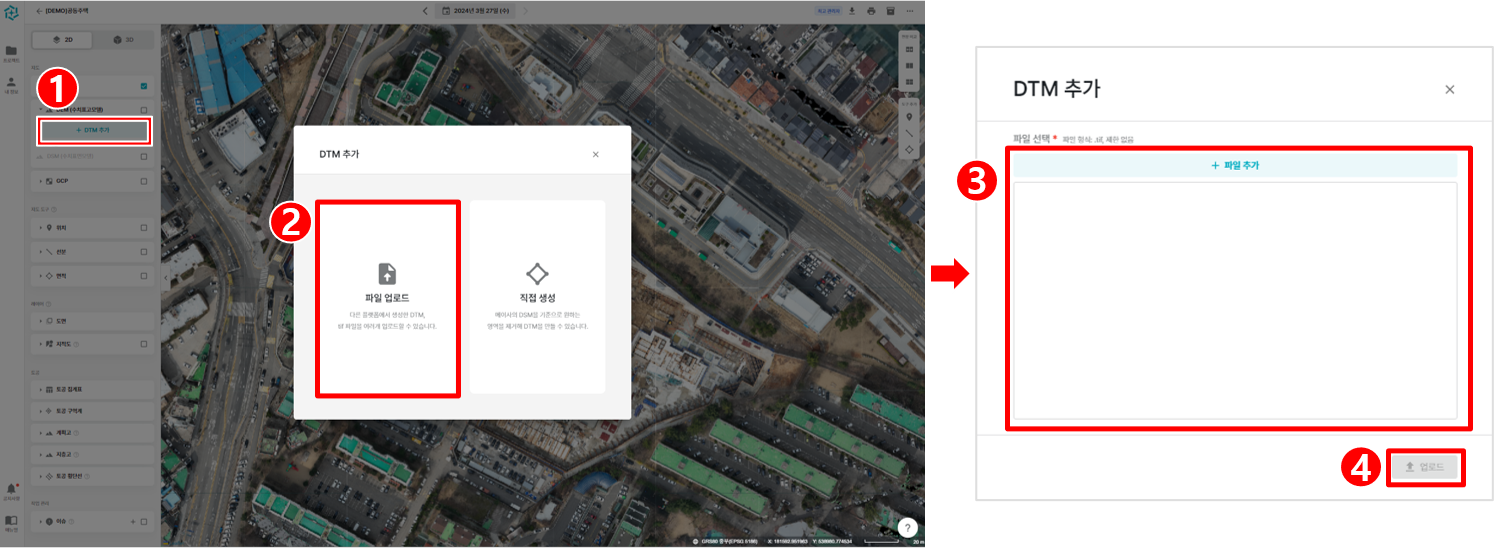

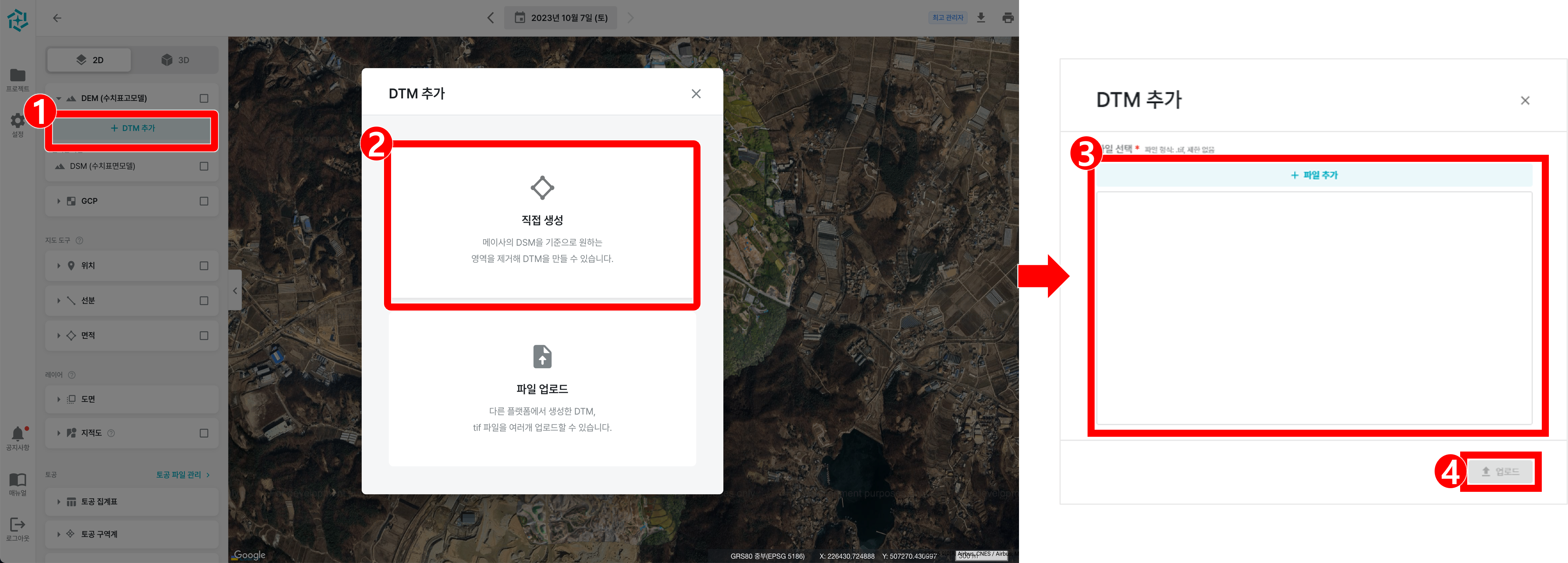

① +DTM 추가 버튼을 클릭합니다.

② 파일 업로드 버튼을 클릭합니다.

③ 업로드할 파일을 +파일 추가 버튼으로 첨부하거나, 드래그 앤 드롭으로 첨부합니다.

확장자는 .TIF만 가능합니다. (TIFF는 불가능하니, TIF로 변환 후 업로드해주세요.)

④ 파일이 첨부되면 업로드 버튼을 눌러 등록해 주세요.

▎DTM 추가 (수동 면적 작성)

직접 면적을 작성하여 DTM을 생성하는 방식입니다.

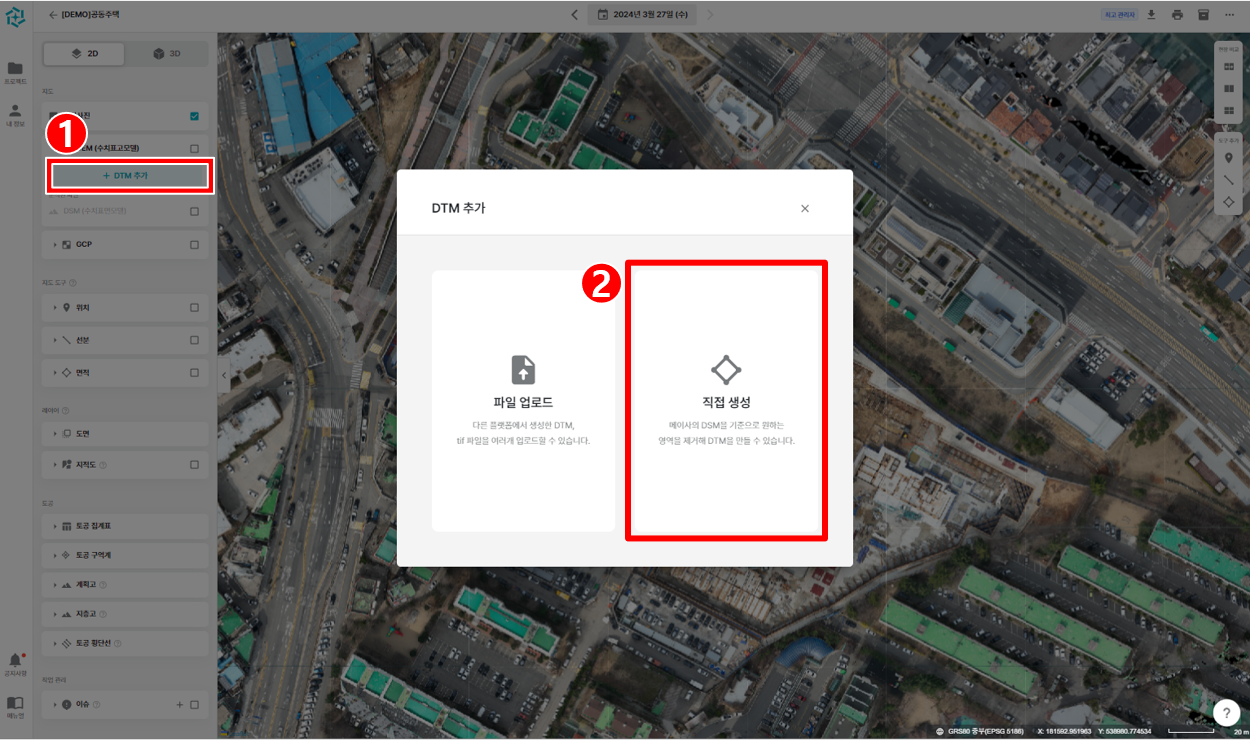

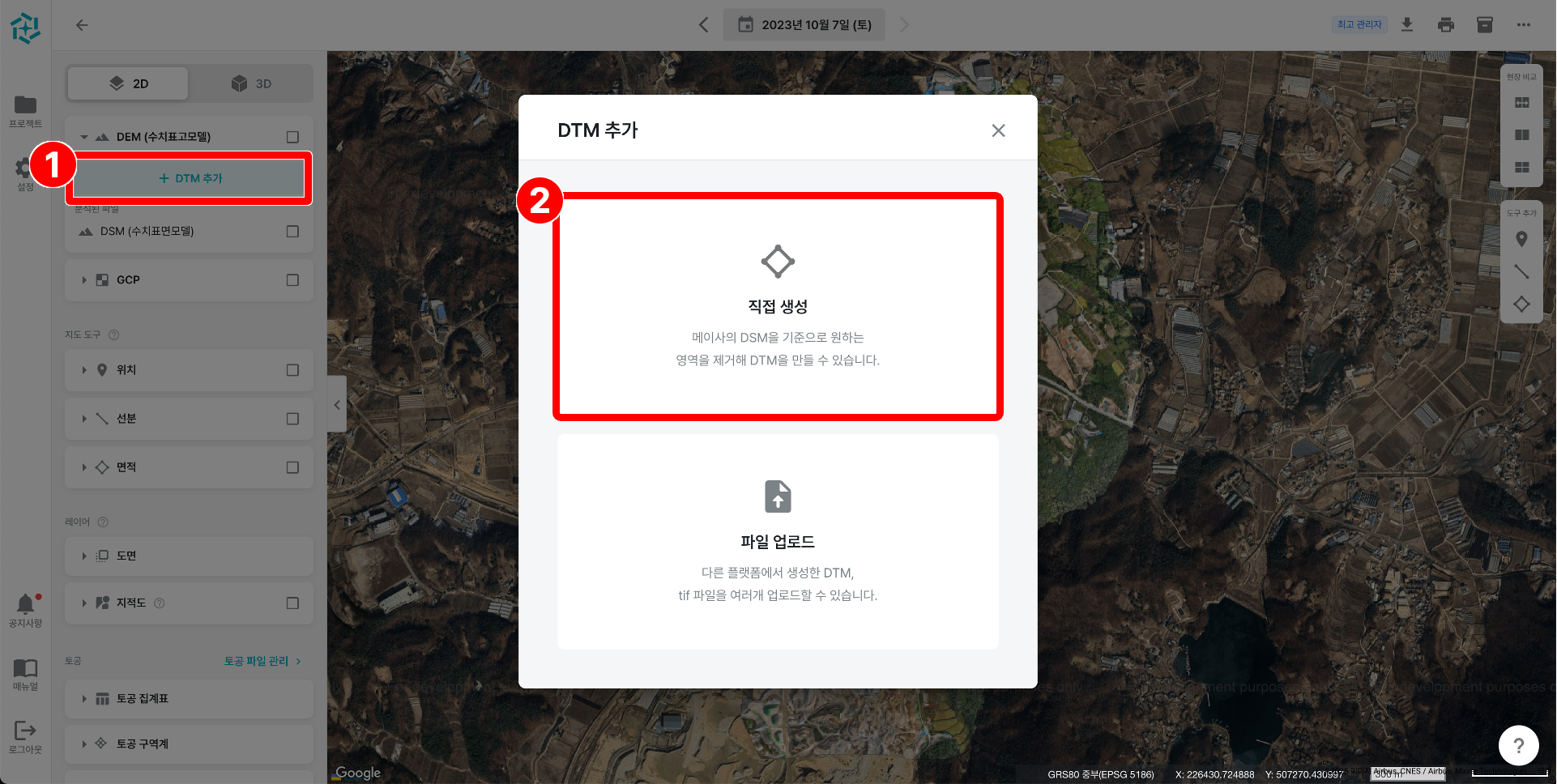

1. DTM 수동 생성 페이지로 이동합니다.

① + DTM 추가 버튼을 클릭합니다.

② 직접 생성 버튼을 클릭합니다.

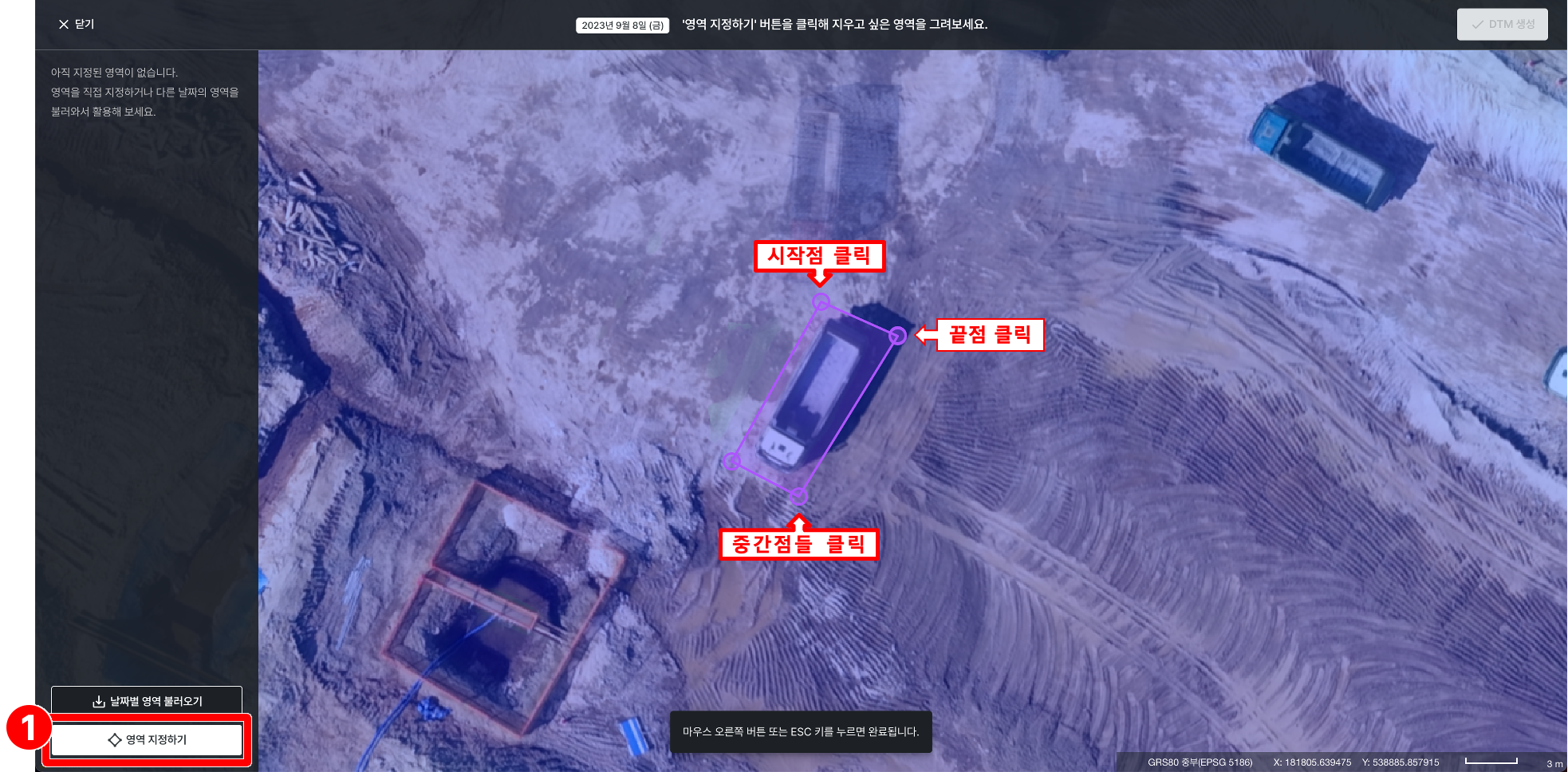

2. DTM을 영역을 지정합니다.

①영역 지정하기 버튼을 클릭해 DTM 영역을 작성할 수 있습니다.

② 마우스 좌클릭으로 꼭지점을 추가하고, 우클릭 또는 ESC 키를 눌러 DTM 생성을 완료합니다. 생성을 완료하기 전까지 여러 번 꼭지점을 추가할 수 있습니다.

- DTM 생성을 위해서는 최소 3개의 점이 필요합니다.

- 지정한 영역의 꼭지점을 기준으로 평탄화가 되므로, 원하는 구역보다 약간 넓게 그리는 것이 좋습니다.

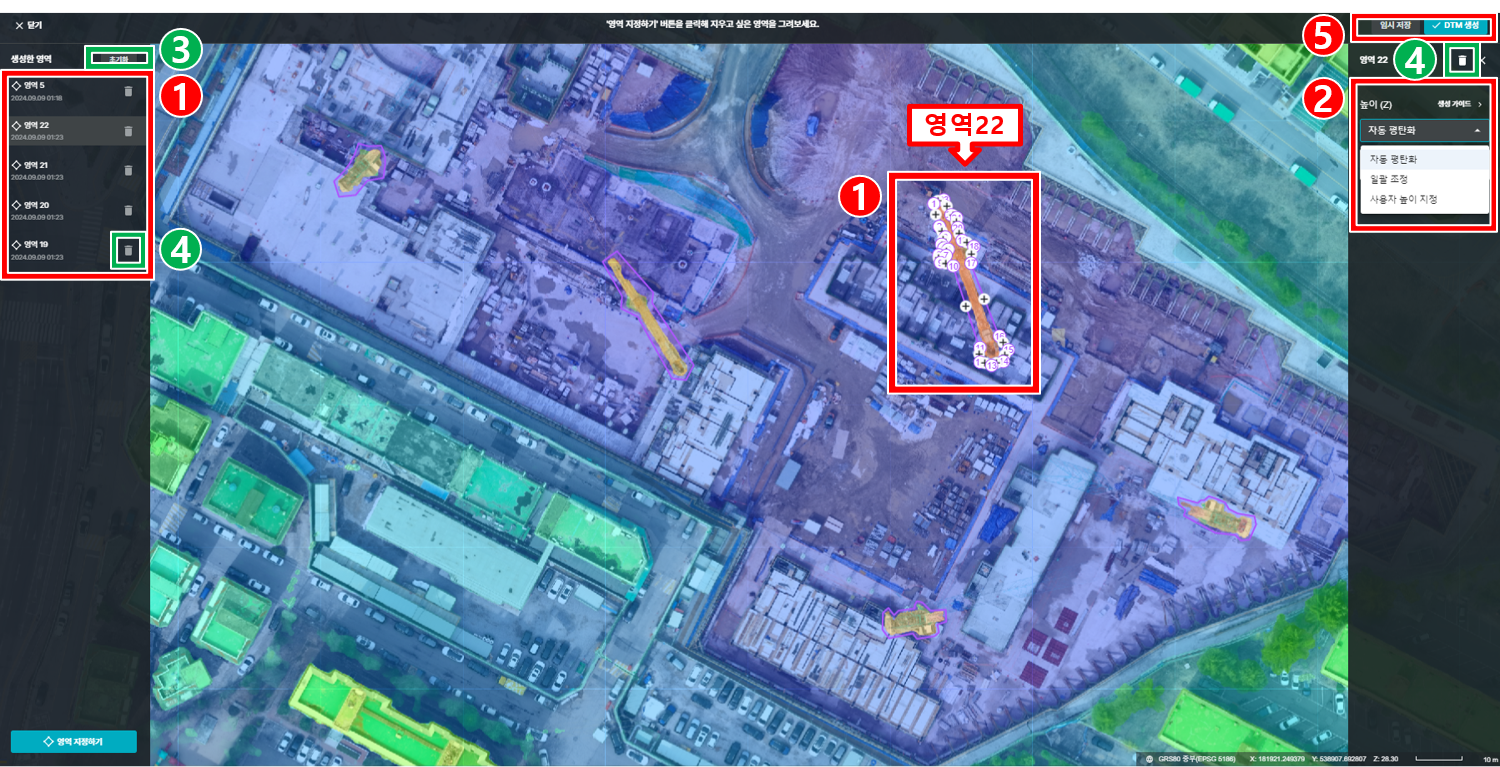

3. 생성한 DTM 영역들을 확인할 수 있습니다.

① 좌측 메뉴에서 작성한 DTM을 확인할 수 있으며, DTM 이름을 클릭하면 해당 DTM이 화면에 표시됩니다.

② 높이(Z값) 계산 방식을 선택할 수 있습니다. 총 3가지로, 자동 평탄화, 일괄 조정, 사용자 지정 높이 방식이 있습니다. 생성 가이드를 클릭하면 각 계산 방식에 대한 가이드를 확인할 수 있습니다.

- 계산 방식에 대한 자세한 설명은 문서의 하단에 작성되어 있습니다.

③ 초기화를 통해 생성한 DTM 영역을 모두 삭제할 수 있습니다.

④ 휴지통 아이콘을 클릭해 생성한 DTM 영역을 개별 삭제할 수 있습니다.

⑤ DTM 영역 지정 중 임시 저장이 가능하며, 모든 DTM 영역 지정이 완료되면 DTM 생성 버튼을 눌러 완료해줍니다.

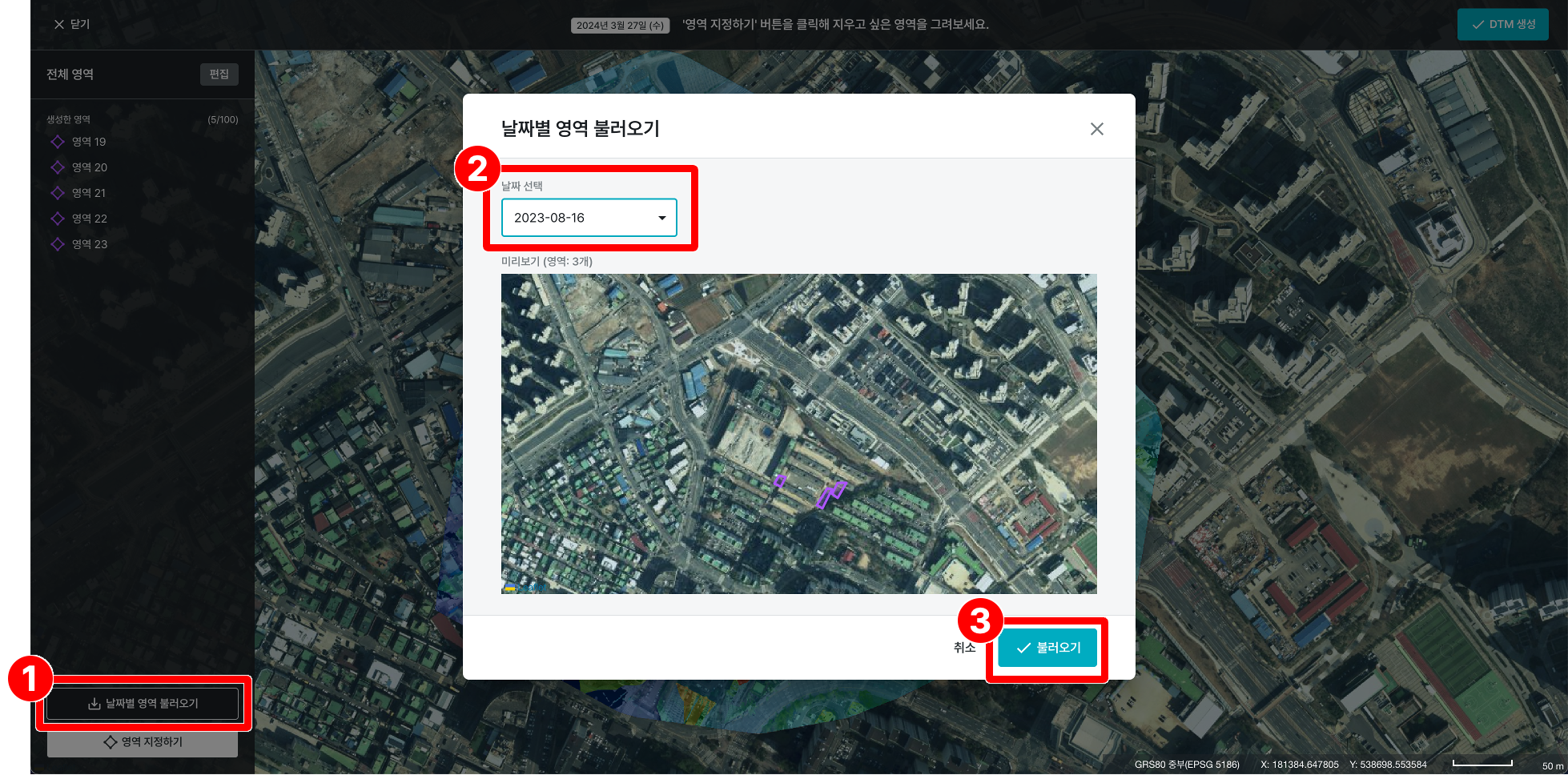

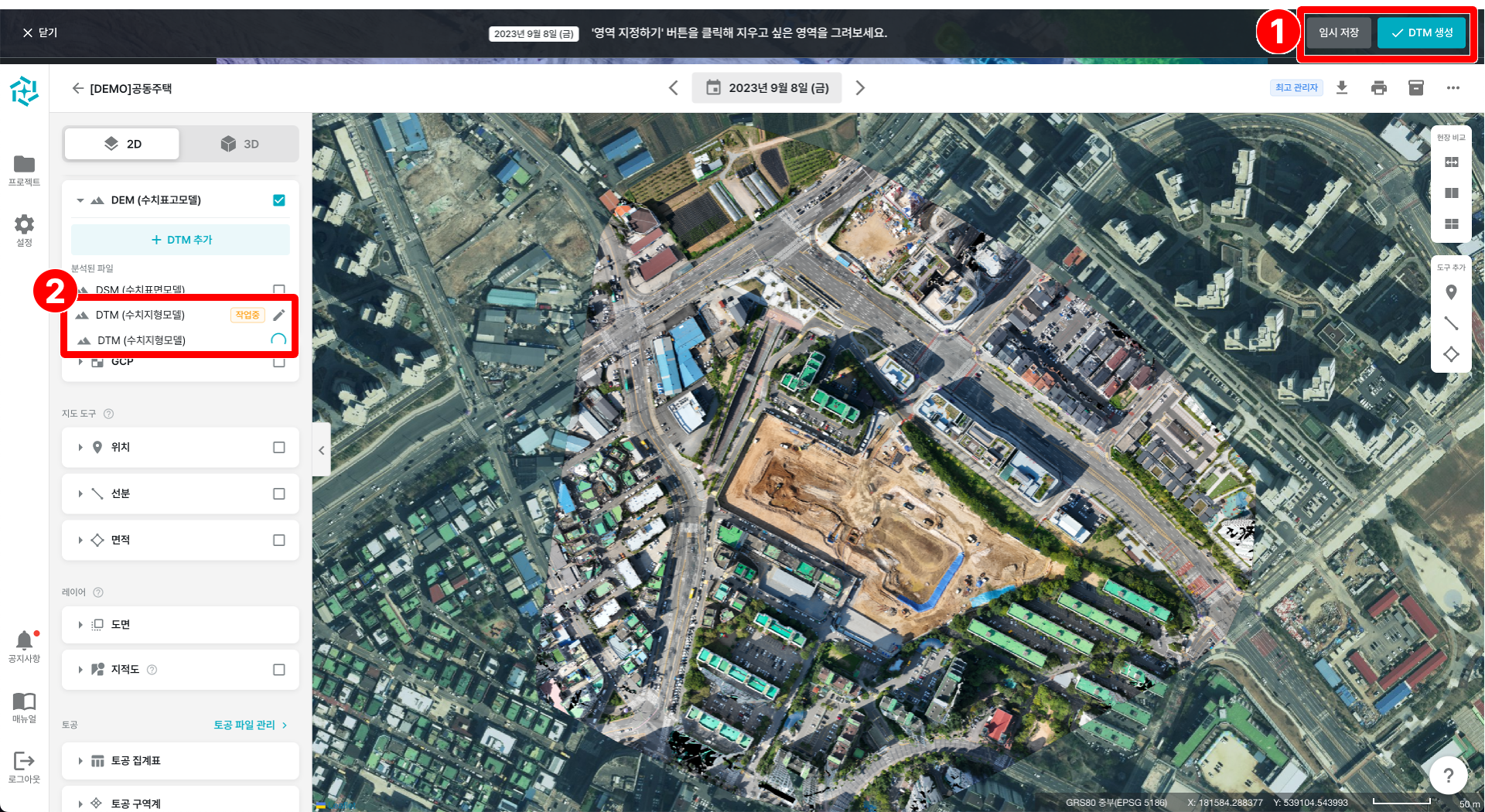

▎DTM 임시저장

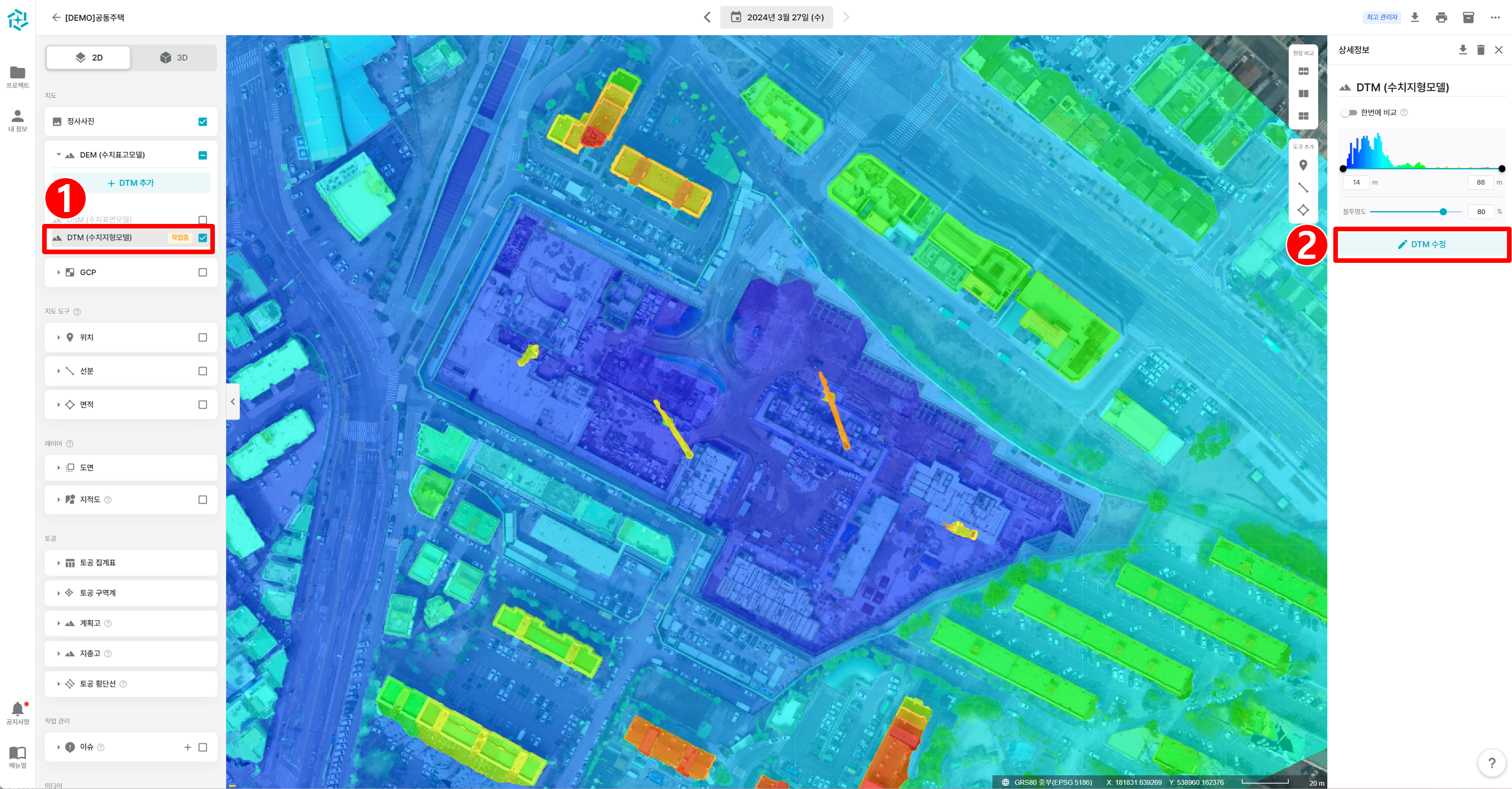

① 임시 저장된 DTM은 작업중 표시가 생성됩니다. 해당 DTM을 클릭하면 상세 정보가 우측에 표시됩니다.

② DTM 수정 버튼을 클릭하면 수정 작업을 이어서 진행할 수 있습니다.

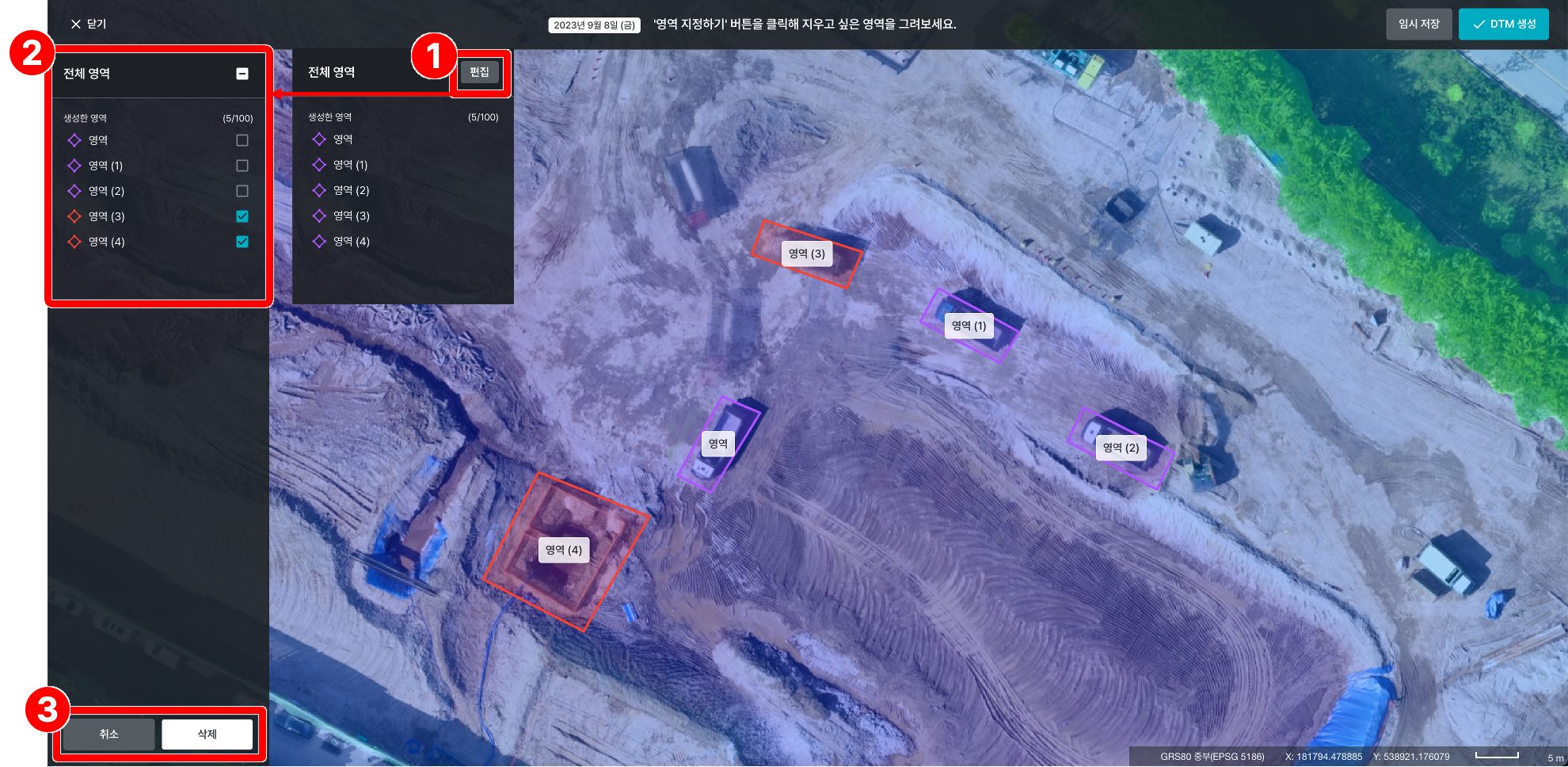

▎DTM 수정 및 삭제

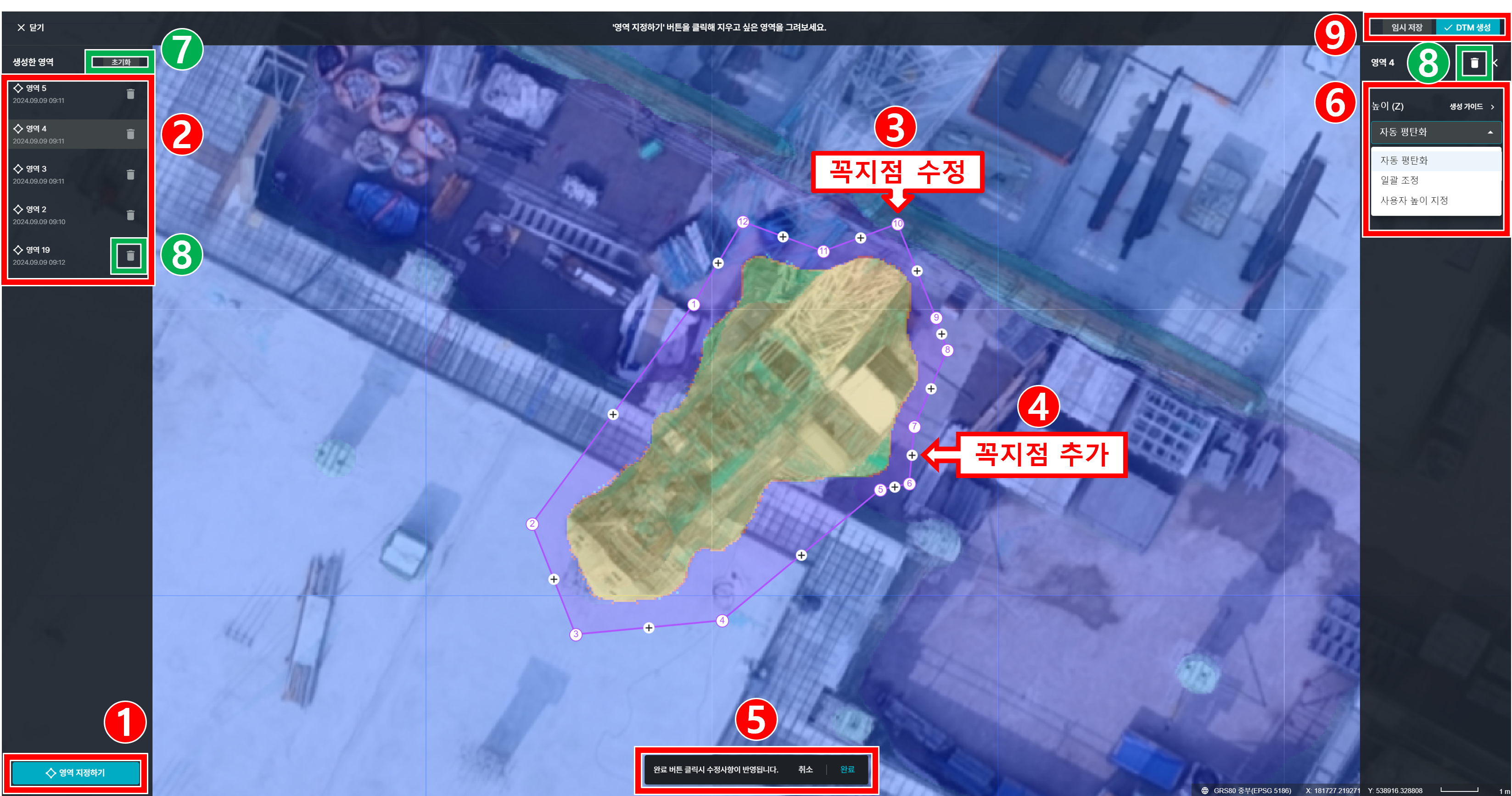

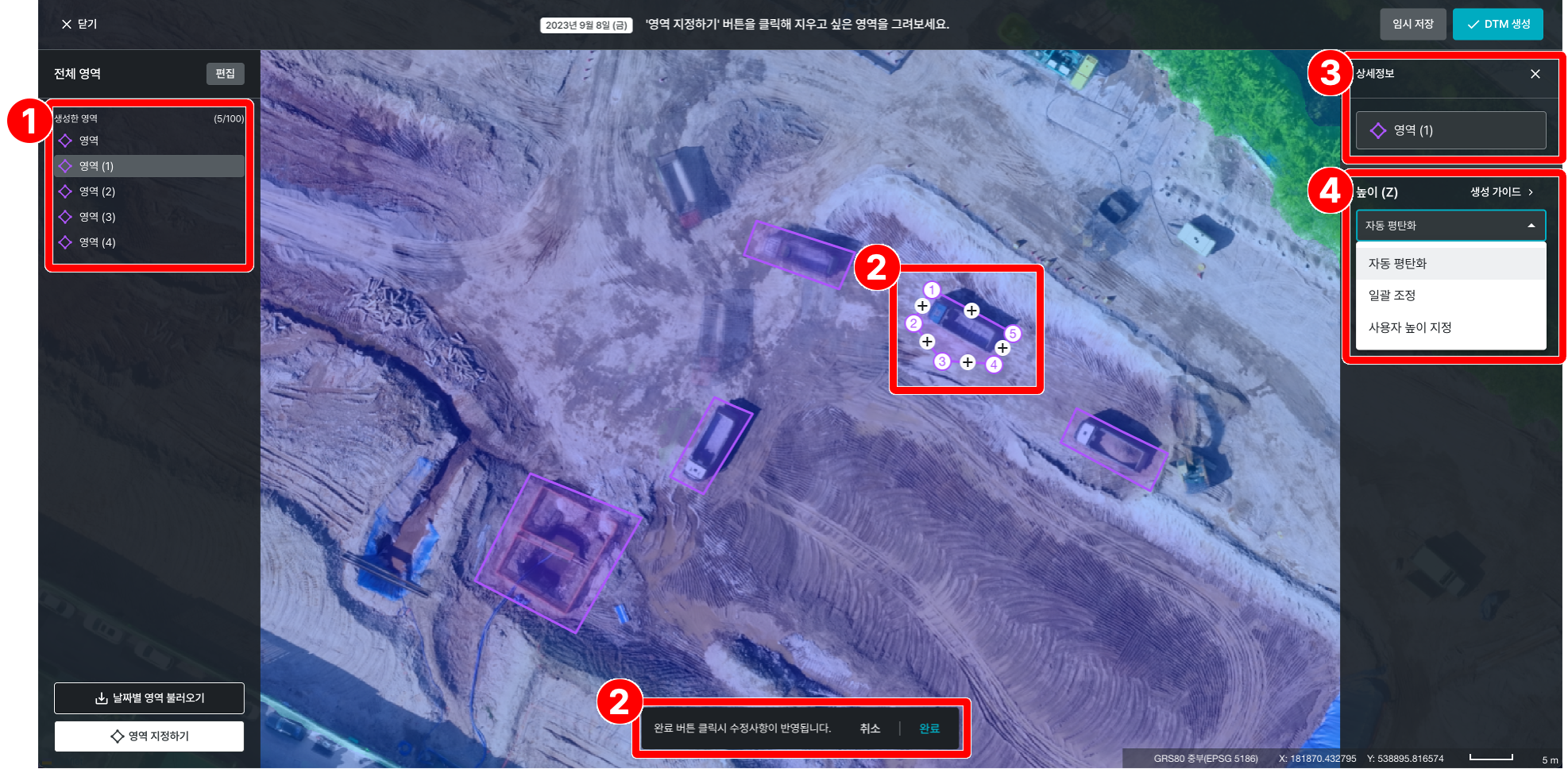

① 영역 지정하기 버튼을 통해 새로운 DTM 영역을 생성할 수 있습니다.

② 생성된 DTM을 확인할 수 있으며, DTM 이름을 클릭하면 해당 영역의 꼭지점 버튼이 활성화되어 수정할 수 있습니다.

③ 이미 생성된 꼭지점을 드래그하여 위치를 변경할 수 있습니다.

④ 면의 + 버튼을 드래그하면 원하는 위치에 꼭지점을 추가할 수 있습니다.

⑤ DTM 영역 수정 후 완료 버튼을 클릭하면 수정 사항이 반영됩니다.

⑥ 높이(Z값) 계산 방식을 변경할 수 있습니다.

⑦ 초기화 버튼을 통해 생성된 DTM 영역을 모두 삭제할 수 있습니다.

⑧ 휴지통 아이콘을 클릭하면 개별 DTM 영역을 삭제할 수 있습니다.

⑨ DTM 영역 수정 중 임시 저장이 가능하며, 모든 DTM 영역 지정이 완료되면 DTM 생성 버튼을 눌러 완료할 수 있습니다.

💡 DSM, DTM이 뭔가요?

• DSM: 수치 표면 모델 (Digital Surface Model)로, 지표면 위의 객체까지 높이에 포함한 데이터입니다.
• DTM: 수치 지형 모델 (Digital Terrain Model)로, 지표면 위의 객체를 제외한, 순수한 지표면 높이만의 데이터입니다.

💡 높이(Z값) 계산 방식은 어떻게 되나요?

자동 평탄화	일괄 조정	사용자 높이 지정

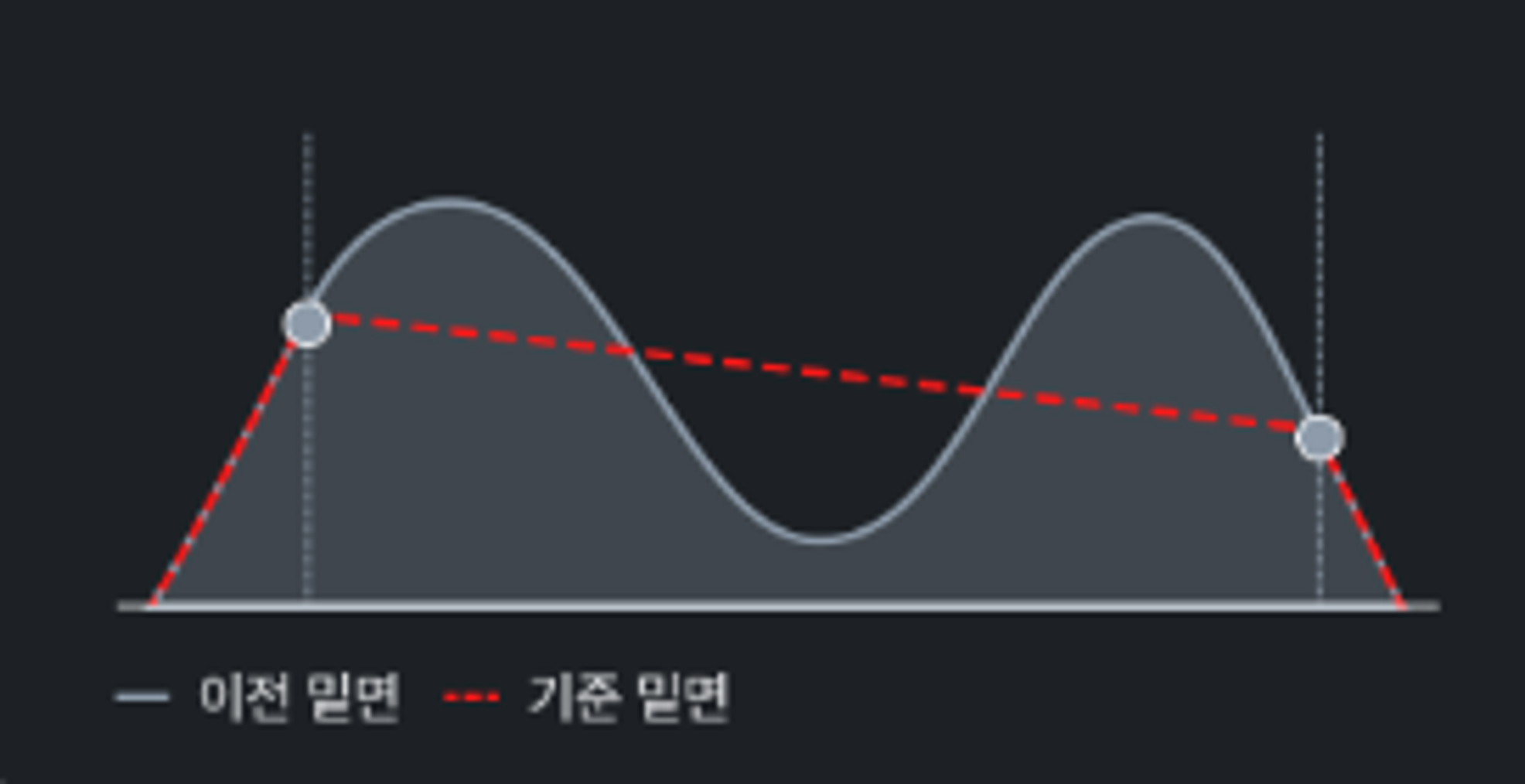

사용자가 지정한 꼭지점을 이어 삼각망을 형성한 면이 기준 밑면이 됩니다. 지정한 영역의 꼭지점을 기준으로 평탄화하여 지우려는 영역보다 넓게 지정하는 것이 좋습니다.	각 꼭지점을 특정 값만큼 올리거나 내릴 수 있습니다. 밑면의 형태는 그대로 유지하면서 고도를 일괄적으로 조정합니다.	직접 입력한 고도를 기준으로 생성된 수평면이 기준 밑면이 됩니다. 지정한 영역의 꼭지점을 기준으로 평탄화하여 지우려는 영역보다 넓게 지정하는 것이 좋습니다.
