2.5.1 도면

✅ 메이사 플랫폼에서 CAD 도면을 오버레이해 현재 공사 상황과 설계 도면을 한 눈에 비교할 수 있습니다. 이를 통해 설계도와 현장 간의 오차를 빠르고 효율적으로 확인할 수 있습니다.

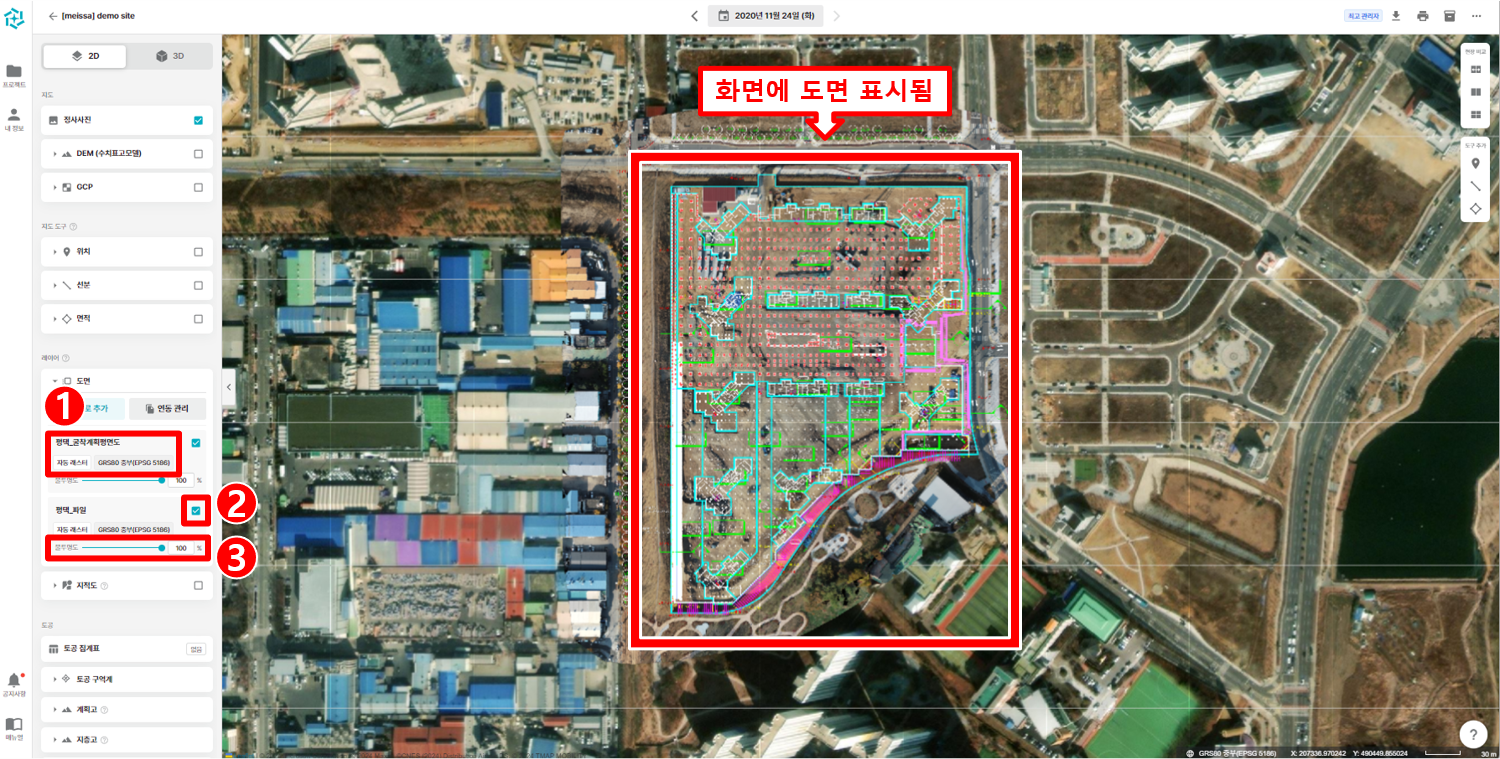

▎도면 정합 (오버레이)

① 업로드한 도면의 이름, 업로드 타입(자동 래스터, 자동 벡터, 수동 배치), 좌표계를 확인할 수 있습니다.

② 체크박스를 활성화하면 도면의 정합된 모습을 확인할 수 있습니다.

③ 가로 막대바 또는 수치 입력으로 투명도를 조절할 수 있습니다.

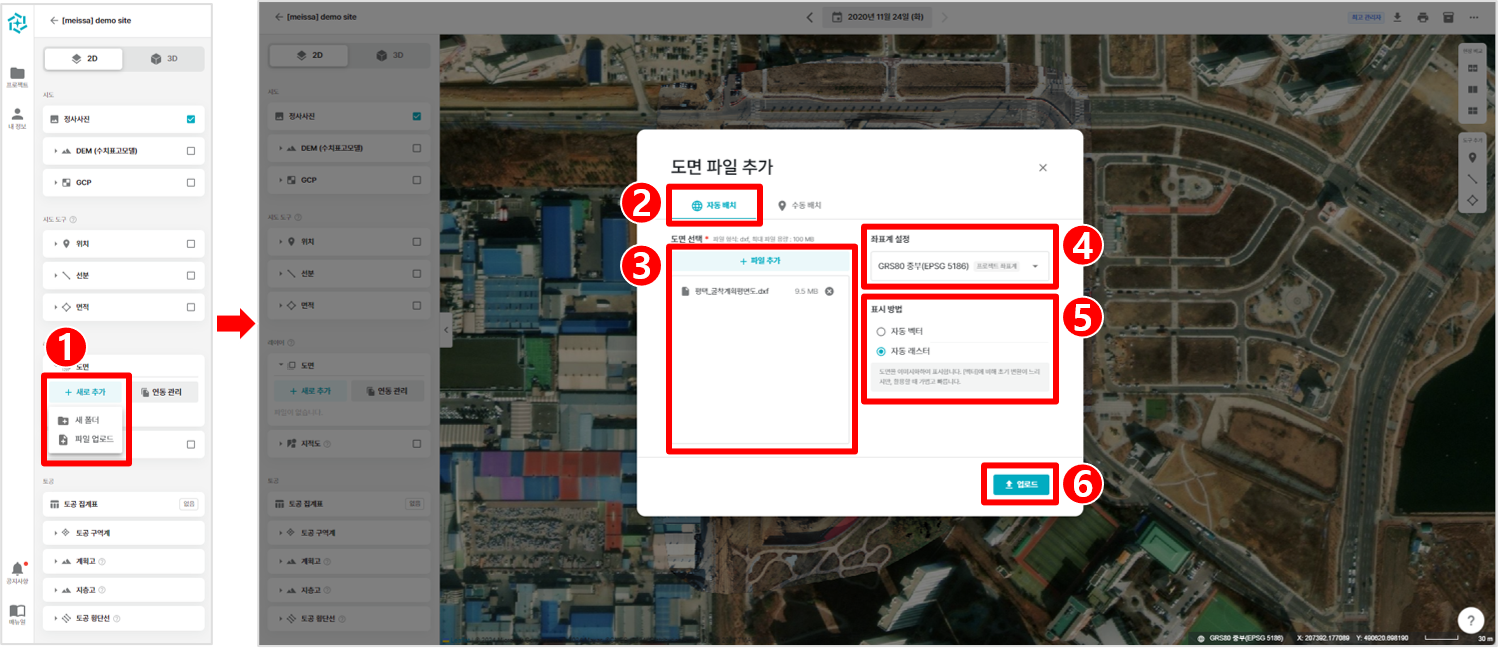

▎도면 업로드 (자동 배치)

도면의 정확한 좌표를 알고 있으며, CAD 도면이 있을 때 사용할 수 있는 방식입니다.

DXF 형식, 100MB 이하의 파일만 업로드 가능합니다.

① 새로 추가 버튼 클릭 후 파일 업로드 를 선택하면 ‘도면 파일 추가’ 팝업이 표시됩니다. 새 폴더 기능으로 도면을 관리할 폴더를 생성할 수 있습니다.

② 자동 배치를 선택합니다.

③ + 파일 추가 버튼을 클릭하거나 도면 파일을 드래그 앤 드롭합니다.

④ 도면에 설정된 좌표계를 선택합니다. 기본 설정은 프로젝트 좌표계와 동일하며, 도면 좌표계가 프로젝트 좌표계와 다를 경우, 수동으로 선택합니다.

⑤ 표시 방법을 선택합니다.

자동 벡터	도면 데이터를 실시간으로 반영합니다. 래스터 방식에 비해 초기 변환은 빠르지만 줌인, 줌아웃, 화면 이동 등 도면 확 시 실시간으로 연산이 이루어져 성능이 낮은 기기에서는 속도가 느릴 수 있습니다.
자동 래스터 (권장)	도면을 이미지로 변환하여 표시합니다. 벡터 방식에 비해 초기 변환 속도는 느리지만, 이후 작업이 가볍고 빠릅니다.

⑥ 모든 절차를 완료한 후, 업로드 버튼을 눌러 도면을 등록합니다.

▎도면 업로드 (수동 배치)

도면의 정확한 좌표를 모르거나, CAD 도면이 없을 때 사용하는 방식입니다.

PNG, JPG, PDF, DXF 형식, 100MB 이하의 파일을 업로드할 수 있습니다.

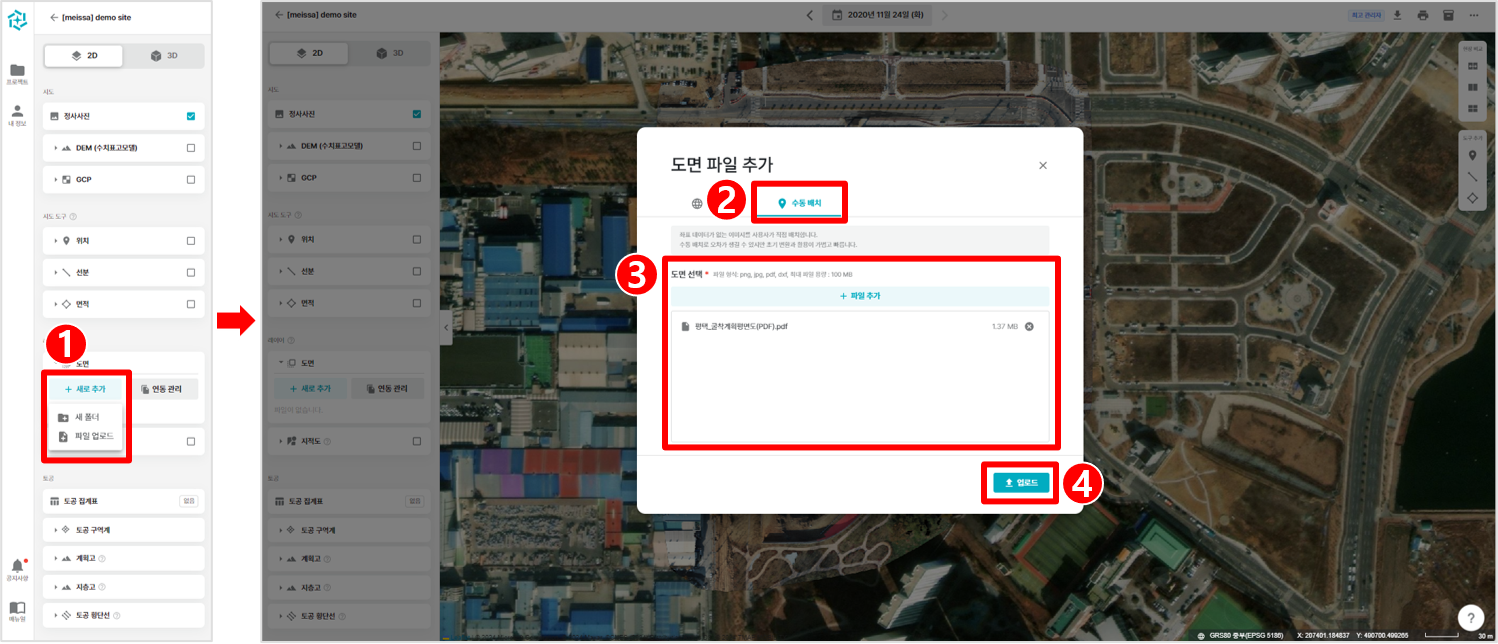

1. 업로드할 도면을 등록합니다.

① 새로 추가 버튼 클릭 후 파일 업로드 를 선택하면 ‘도면 파일 추가’ 팝업이 표시됩니다.

② 수동 배치를 선택합니다.

③ + 파일 추가 버튼을 클릭하거나 업로드할 파일을 드래그 앤 드롭합니다.

④ 모든 절차를 완료한 후, 업로드 버튼을 눌러 도면을 등록합니다.

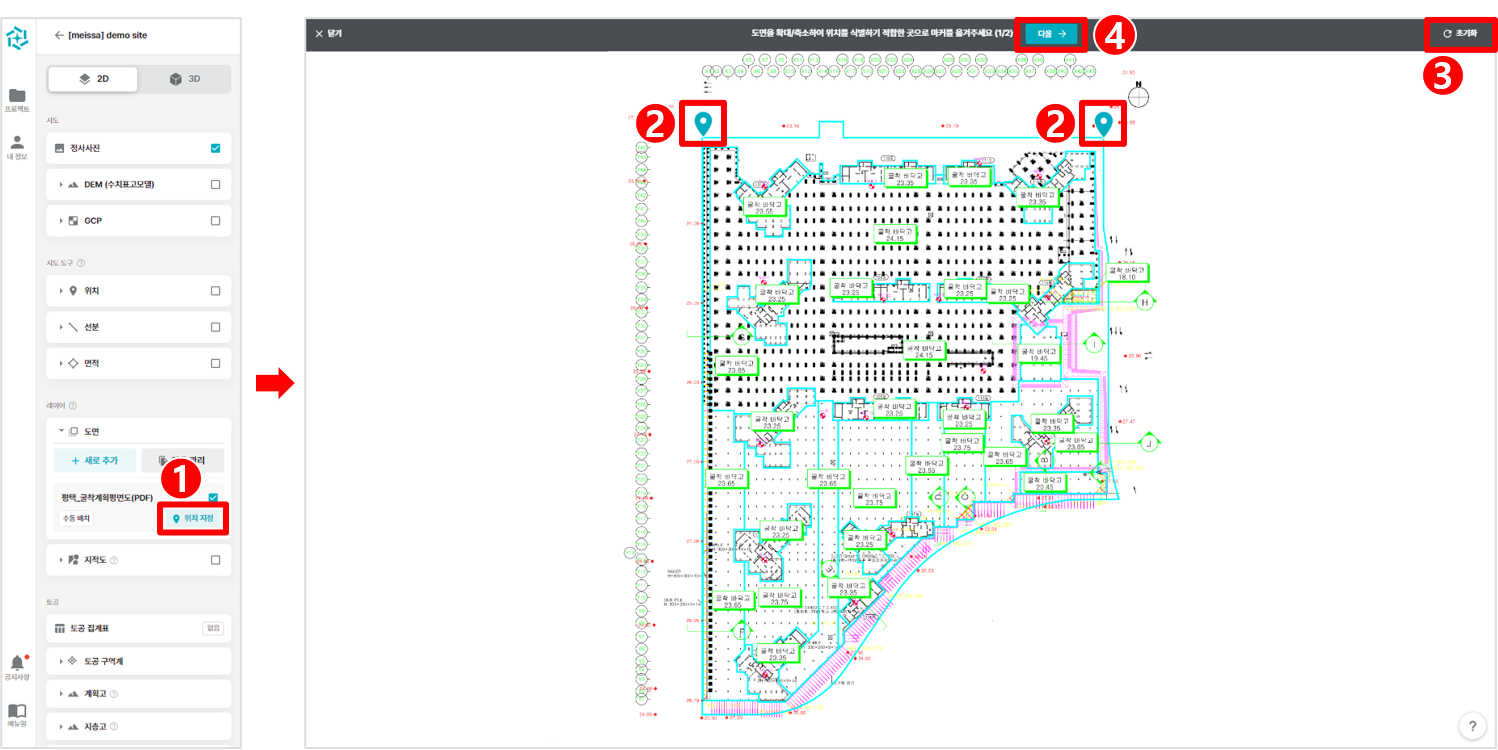

2. 수동 배치를 위한 기준점을 지정합니다.

① 메뉴에서 등록된 도면의 위치 지정 버튼을 클릭하면 수동 배치 기준점 지정 페이지로 이동합니다.

② 임의의 두 지점을 선택해 마커를 드래그하여 이동시킵니다.

③ 마커를 원래 위치로 되돌리려면 우측 상단의 초기화 버튼을 클릭합니다.

④ 원하는 위치에 마커 지정을 완료한 후 다음 버튼을 클릭합니다.

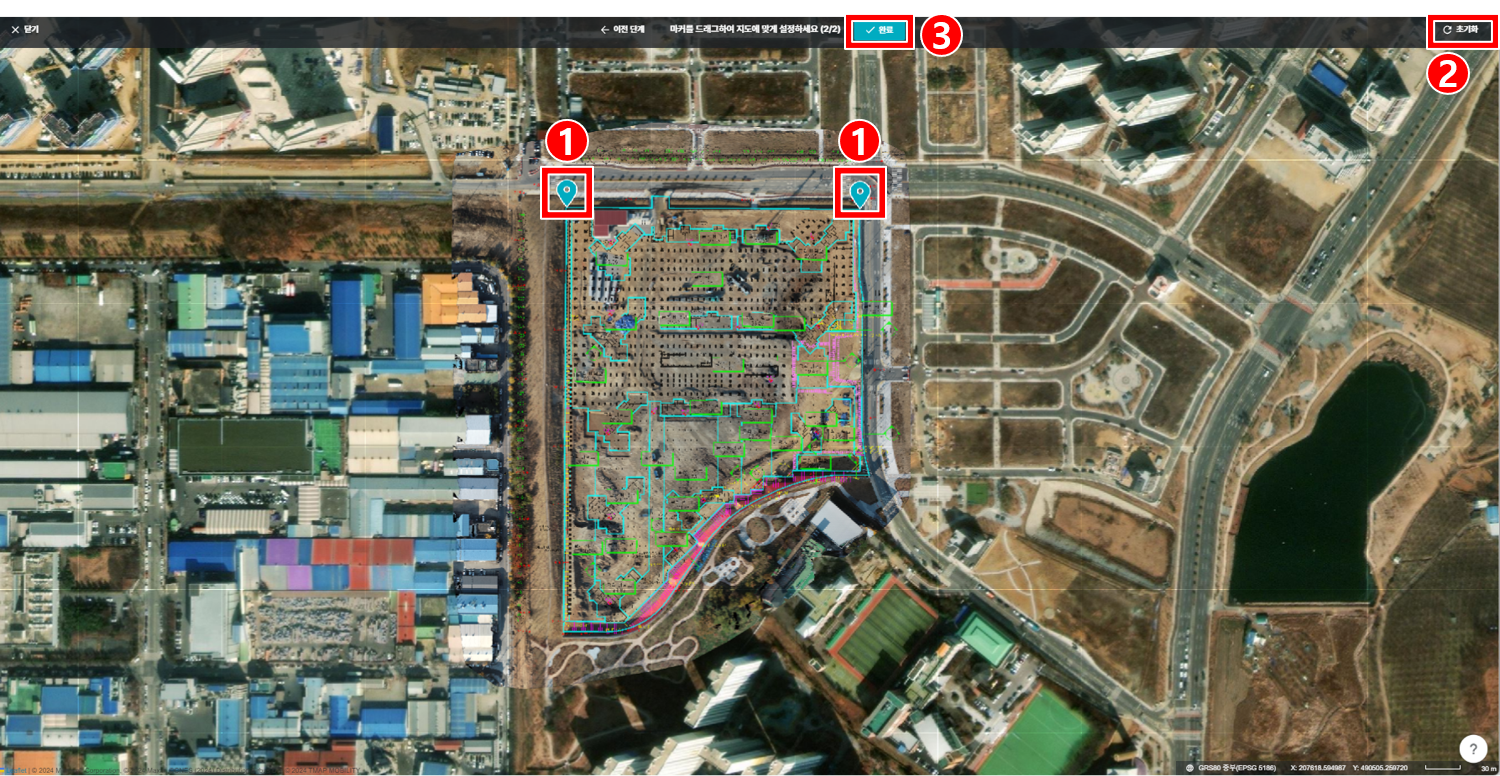

3. 마커를 드래그하여 도면을 지도에 맞게 배치합니다.

① 이전 페이지에서 지정한 마커를 드래그하여 위치를 조정합니다.
      두 마커의 위치에 따라 도면의 스케일과 각도가 조정됩니다.

② 배치 중 원래 위치로 되돌리려면 우측 상단의 초기화 버튼을 클릭합니다.

③ 도면 배치가 완료되면 완료 버튼을 클릭합니다.

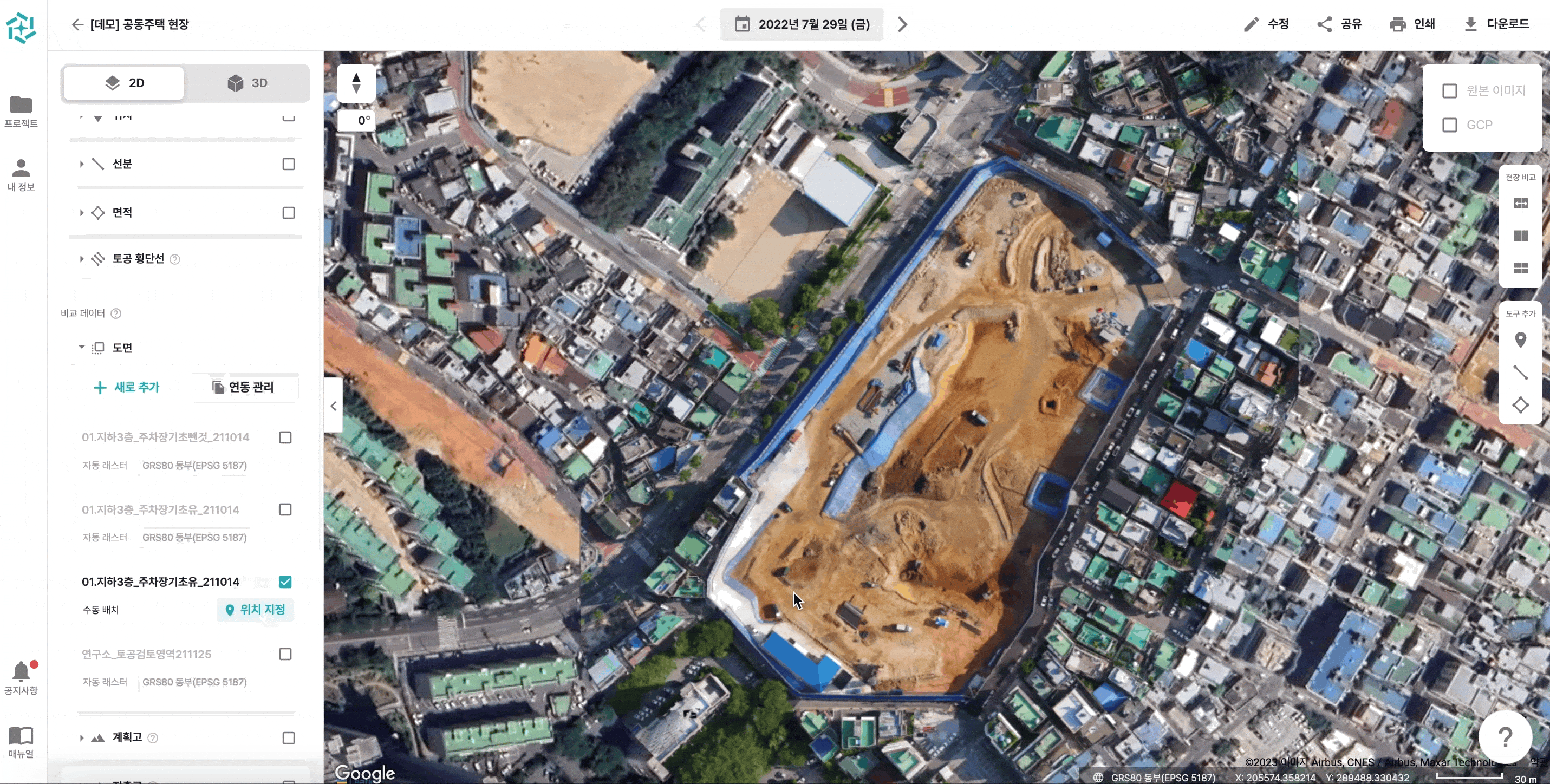

해당 과정이 GIF로 출력된 이미지입니다.

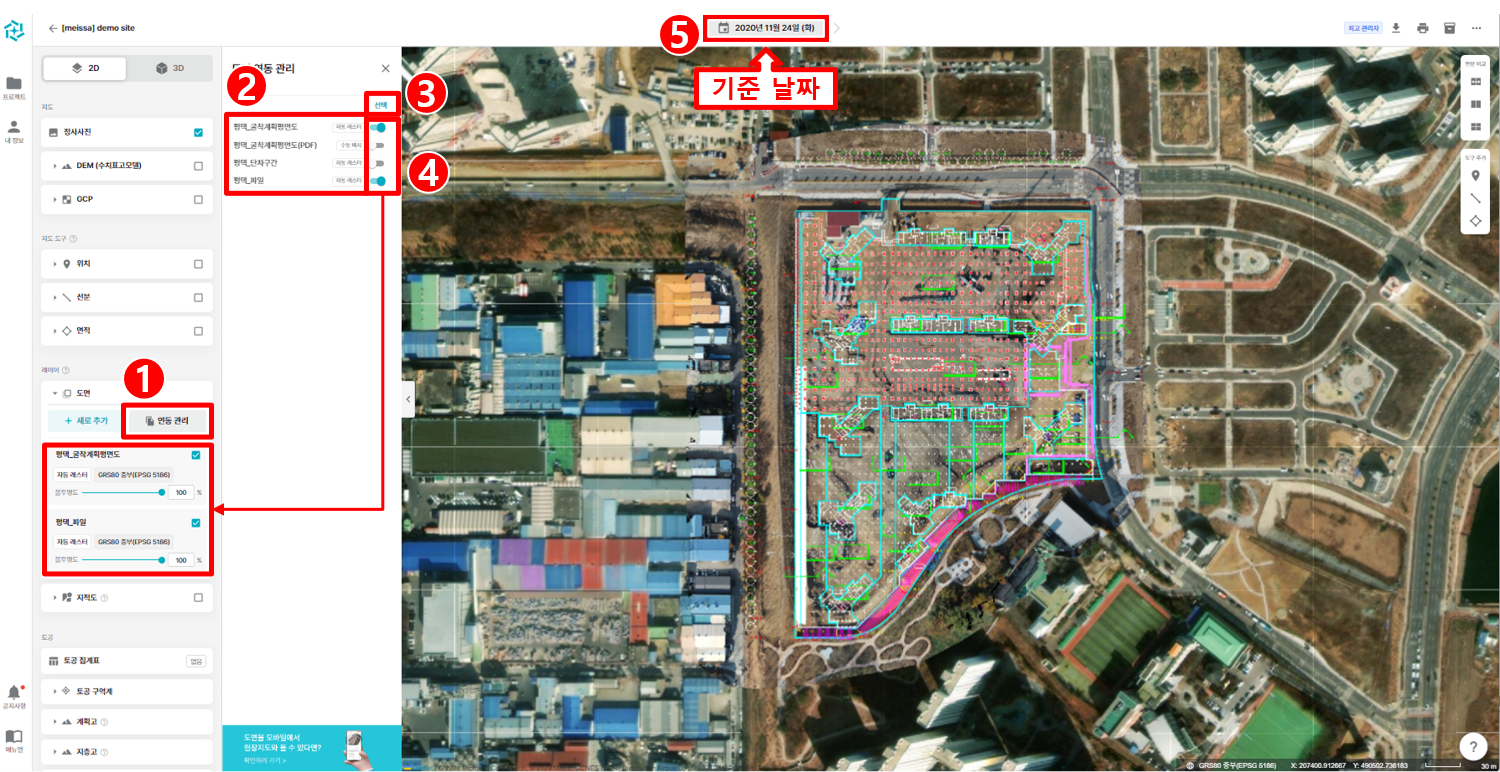

▎도면 데이터 연동 관리

① 연동관리 버튼을 통해 ‘도면 연동 관리’ 탭으로 이동할 수 있습니다.

② 각 도면의 이름과 업로드 타입(자동 래스터, 자동 벡터, 수동 배치)을 확인할 수 있습니다.

③ 선택 버튼을 클릭해 도면을 선택적으로, 혹은 일괄 다운로드하거나 삭제할 수 있습니다.

④ 슬라이드 버튼으로 도면을 활성화하면 도면 메뉴에 추가되고, 비활성화하면 도면 메에서 제외됩니다.

⑤ 기준 날짜에 등록된 도면은 다른 날짜에서는 자동으로 연동이 해제됩니다.

⚠️ 도면정합 시 주의사항

• GCP(지상 기준점)를 지정하지 않고 분석한 날짜와 비교하면 현장 위치(배치)에 차이가 발생할 수 있습니다.
