1.3.1 비행 후 업로드 확인

✅ 드론 비행이 완료되면 플랫폼 상으로 이미지 업로드 및 분석을 진행합니다. 드론으로 수집한 이미지를 현장에 필요한 데이터로 가공하기 위해서는 먼저 수집한 이미지가 잘 업로드 되었는지 확인하는 과정이 필요합니다. 자체 개발 엔진을 통해 정사영상, 3D 모델 생성 등을 진행하는데, 반나절의 시간이면 충분합니다. 오프라인 건설 현장을 온라인으로 데이터화하여 활용해보세요.

권한 및 프로젝트 셋팅

1. 프로젝트 오퍼레이션을 담당하고 있는 최고 관리자는 사진을 업로드 할 담당자 및 관련자분들을 프로젝트에 초대해야 합니다.

2. 프로젝트 오퍼레이션을 담당하고 있는 최고 관리자는 초대가 완료된 분들에게 ‘관리자’권한을 부여합니다.

3. 플랫폼 사용자들은 초대 받은 계정으로 로그인 후, 해당 프로젝트에 진입하여 아래의 과정을 통하여 이미지를 업로드 및 분석할 수 있습니다.

 ℹ️ 관련 상세 내용은 2.2.1 메이사 플랫폼 계정 및 프로젝트 생성 매뉴얼 참고해주세요!

현장상황 추가

• 비행 후 사진 확인 후 이상이 없는 경우, 촬영된 사진 데이터를 플랫폼 웹페이지에 업로드 합니다.

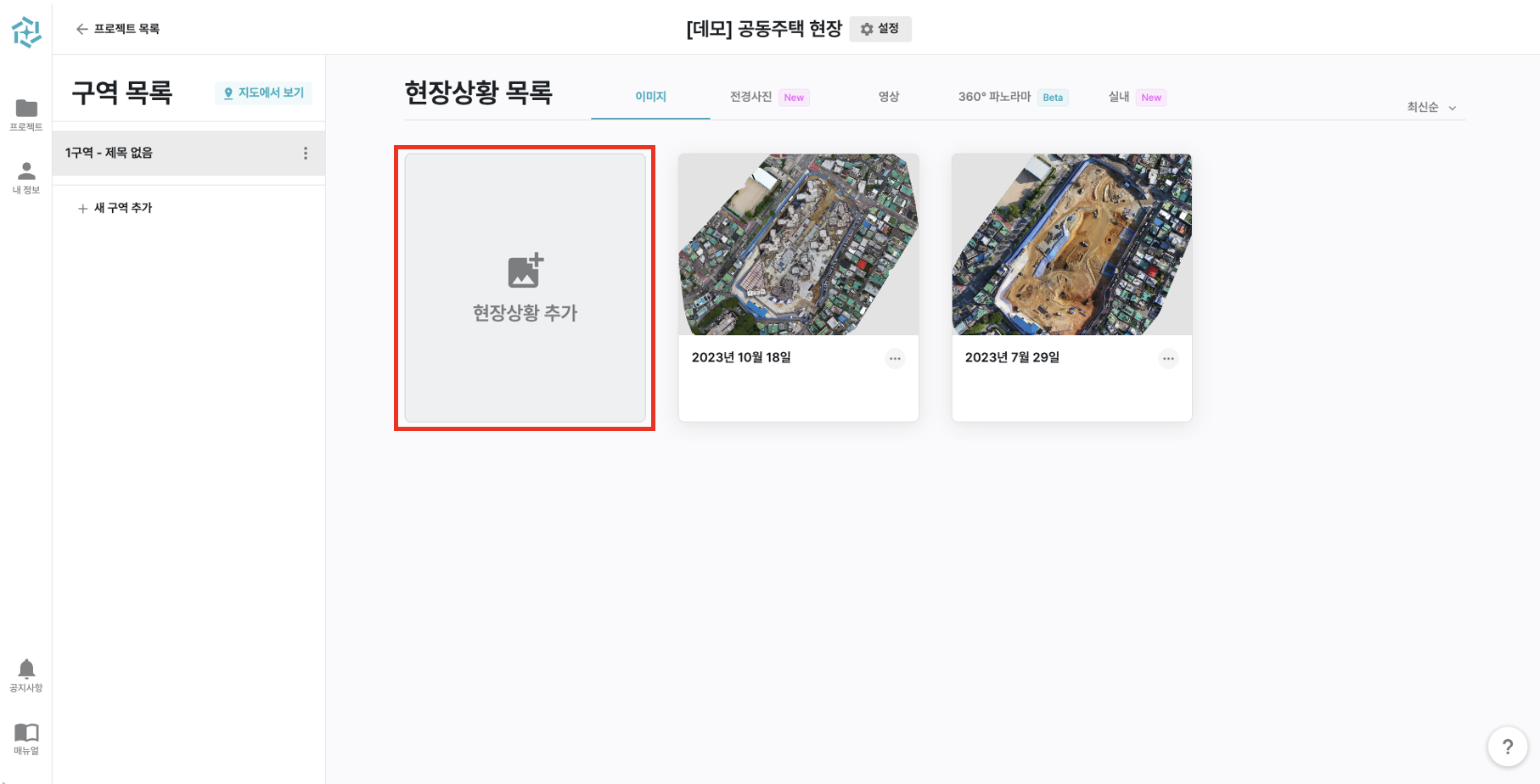

• ‘현장상황 추가’ 버튼을 클릭하여 프로젝트의 새로운 날짜의 현장상황을 생성합니다.

  새 현장상황 추가하기 화면

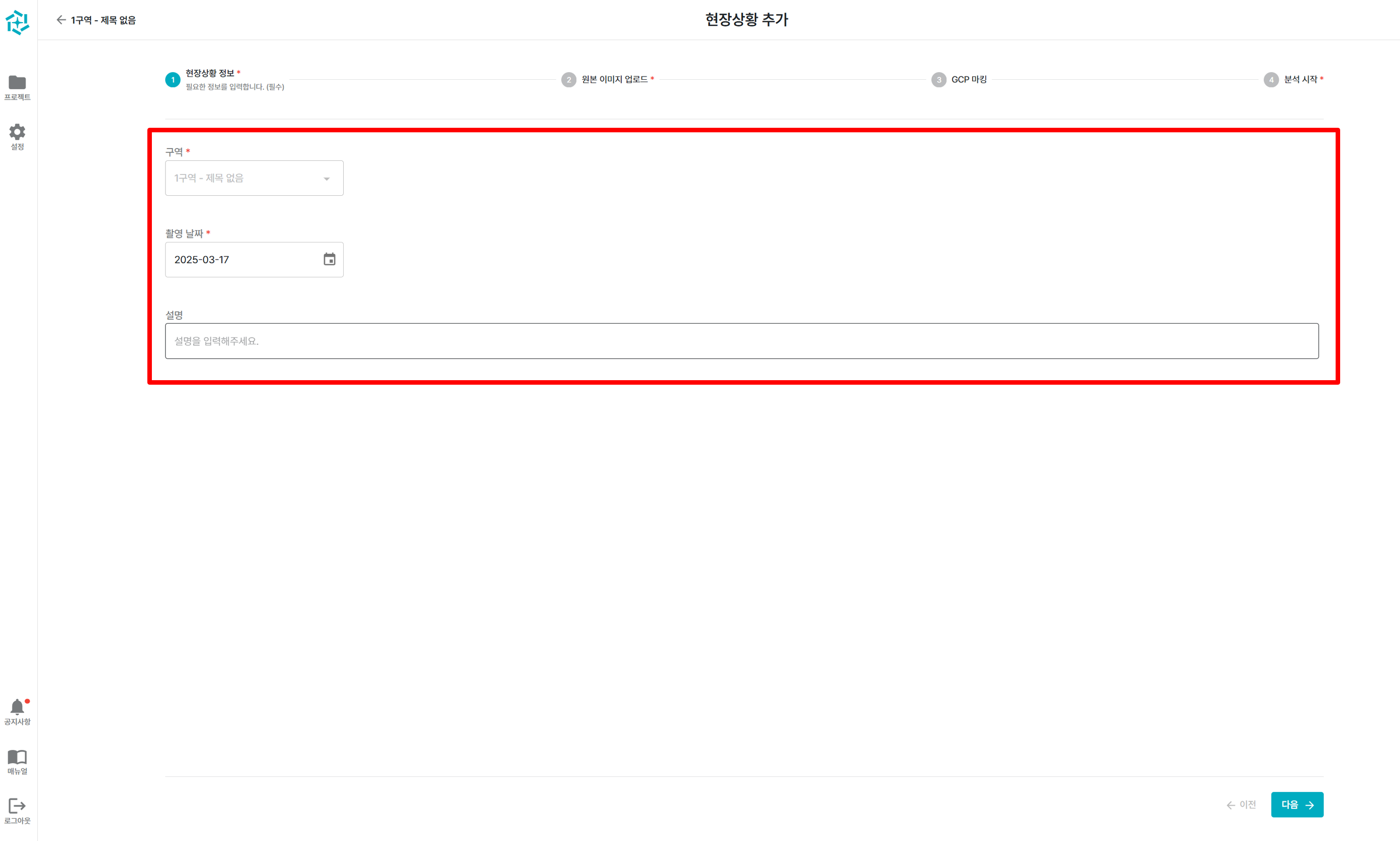

촬영일 및 메모 추가

• 촬영일을 설정하고 메모를 남겨 그 날의 특징이나 조건 등을 입력할 수 있습니다.

  프로젝트 날짜 선택

분석 툴(엔진) 선택

• 메이사 플랫폼은(Meissa, Pix4D, Metashape) 총 3개의 엔진 분석 방식을 제공합니다.

분석툴(엔진) 선택 방법

 ℹ️ Pix4D 엔진과 Metashape 엔진은 계약 시, Premium 패키지 또는 별도 신청을 하셔야만 사용이 가능합니다.

 ✅ [분석 엔진 안내]

Meissa 엔진과 Pix4D 엔진, Metashape 엔진은 3D 모델링에 중요한 기술로 메이사는 총 3개의 분석 엔진을 제공하여 고객님의 선택의 폭을 넓혀 드립니다.

• Meissa 엔진 : 빠른 이미지 처리 속도가 특징인 (주)메이사가 직접 개발한 자사 소프트웨어입니다.
• Pix4D 엔진 : 드론을 활용한 다양한 산업에서 인정받은 기술력을 보유한 글로벌 업계 1위 소프트웨어입니다.
• Metashape 엔진 : 2D데이터로부터 고품질의 텍스쳐 3D 모델을 생산할 수 있는 글로벌 소프트웨어 입니다.

이미지 추가 및 위치 확인

⚠️ 최소 30장 이상 이미지가 필요합니다.
30장 이하의 이미지는 분석을 할 수 없습니다.

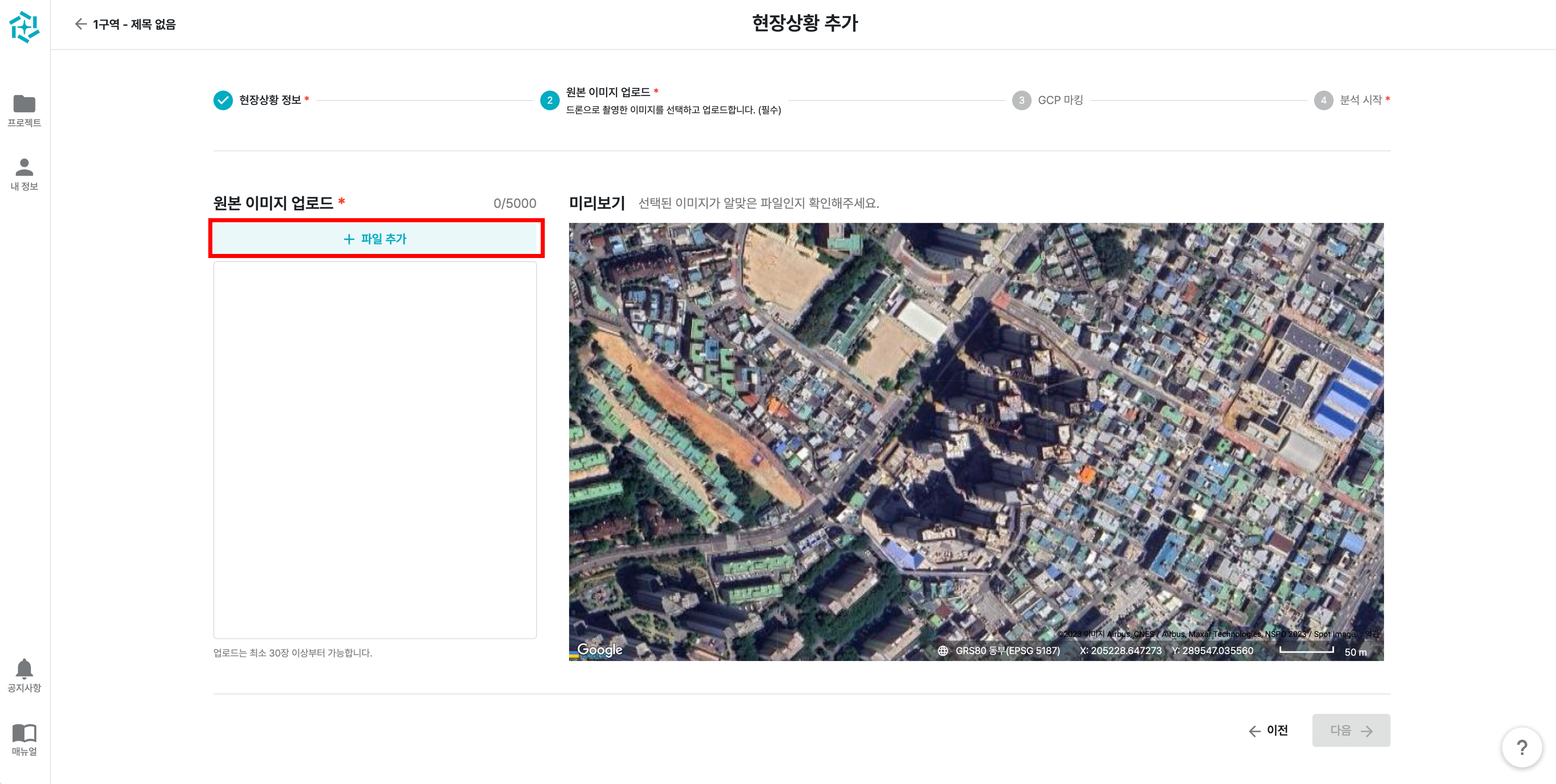

• '+ 파일 추가' 버튼을 클릭하면 가지고 있는 이미지를 선택하여 추가할 수 있습니다.

• 이미지 업로드가 완료되면 다음과 같이 촬영 사진의 각각의 위치가 지도 위에 나타납니다.

• ‘+ 파일추가’한 이미지를 서버에 업로드하는 작업이 필요합니다.

• 좌측 하단에 '업로드' 버튼을 누르시고, 팝업이 뜨면 브라우저를 종료하지 마시고 잠시만 기다려주세요.

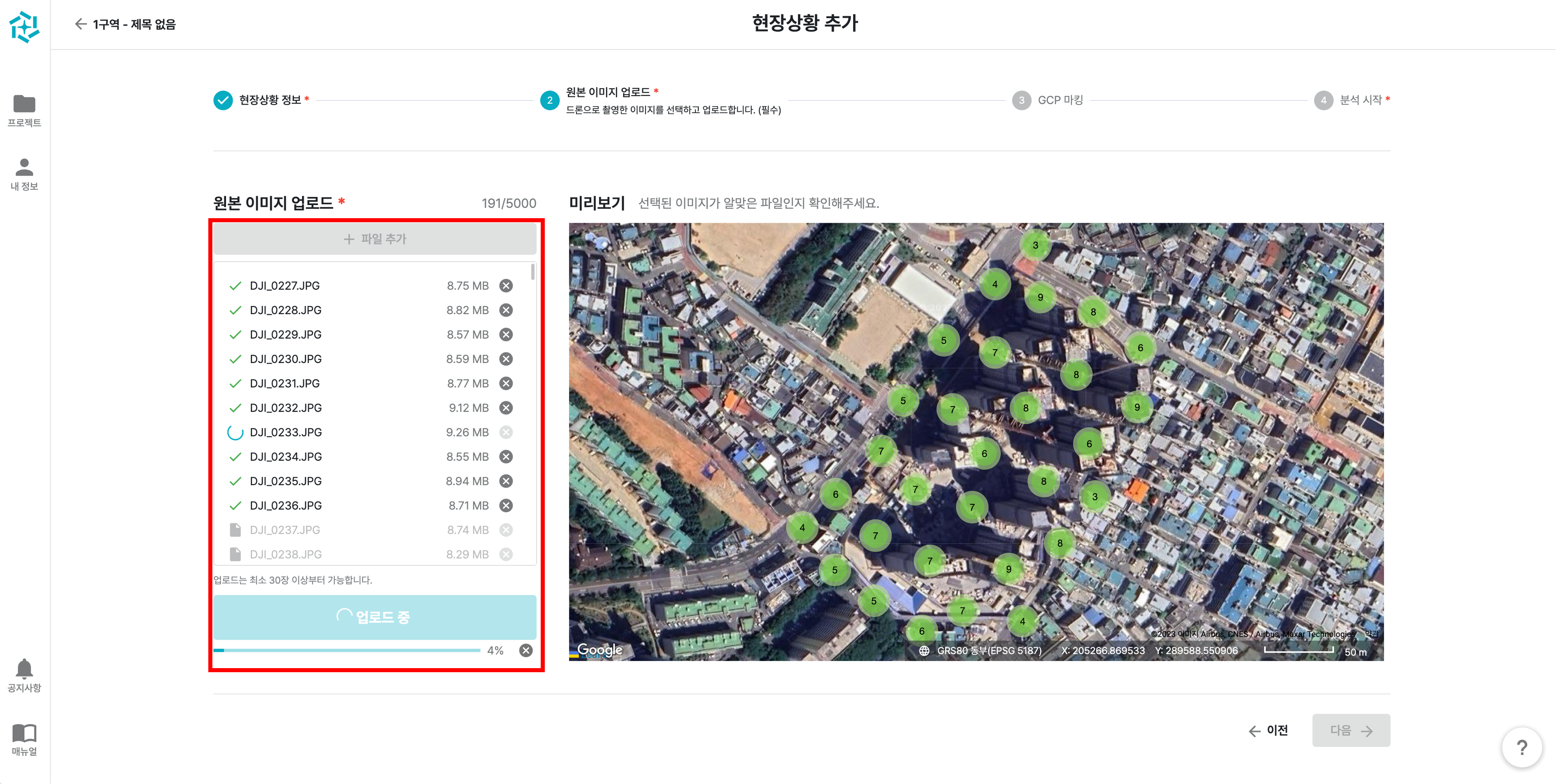

촬영 이미지 업로드 화면

사진 업로드 화면

• 정상적으로 업로드가 완료된 경우 우측 하단에 ‘다음’ 버튼을 눌러 줍니다.

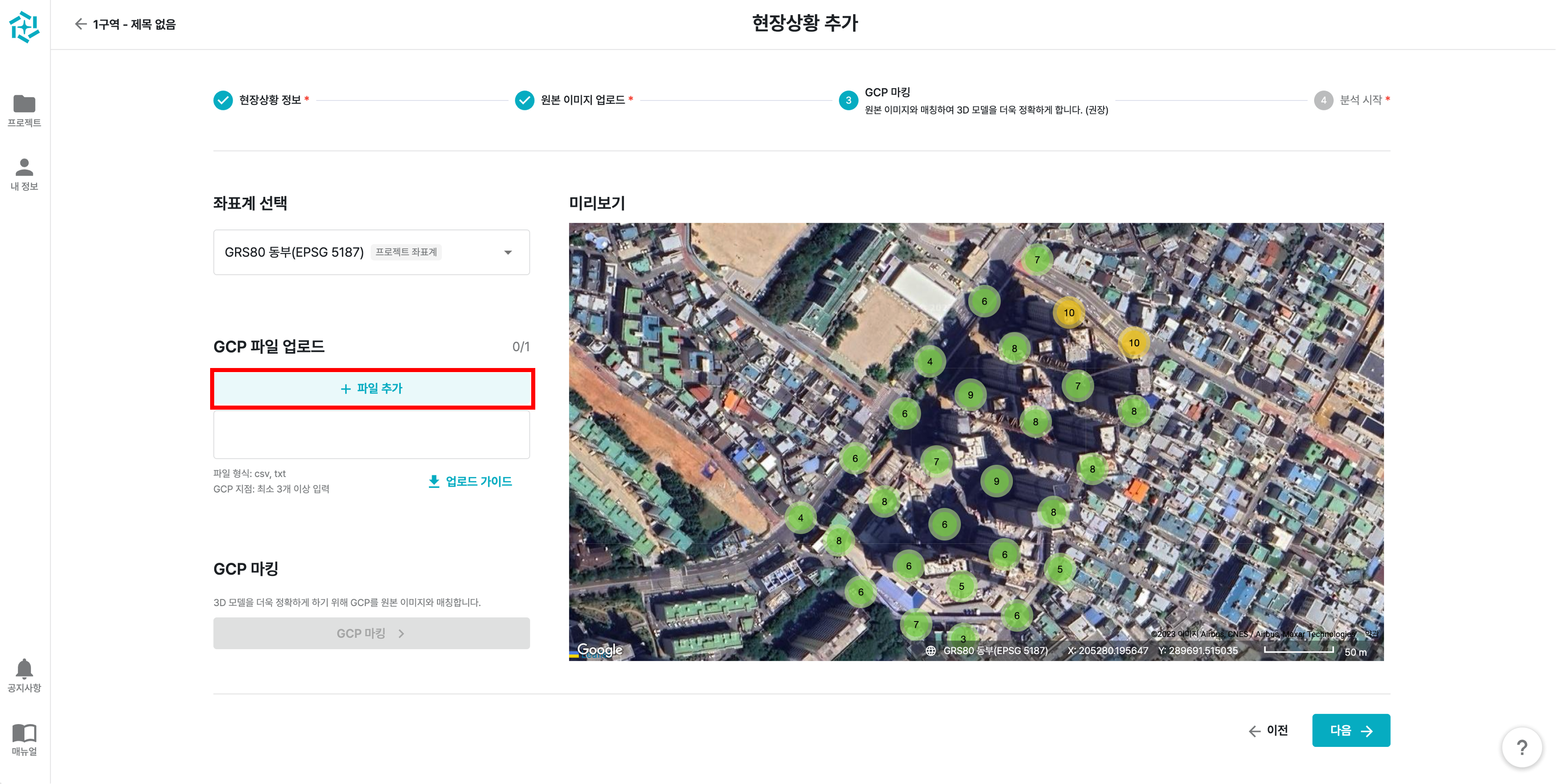

• 'GCP 업로드' 버튼을 클릭하면 GCP 작업 화면으로 이동합니다. (메뉴얼 1.3.3 GCP 작업방법 참조)

이미지 분석 요청

• 사진 업로드에 문제가 없을 시 '분석'버튼을 누르면 분석이 시작됩니다.

• 그 후 완료될 때까지 다음과 같은 화면을 유지하며, 이 때 페이지 또는 PC를 종료하셔도 분석은 계속해서 진행됩니다.

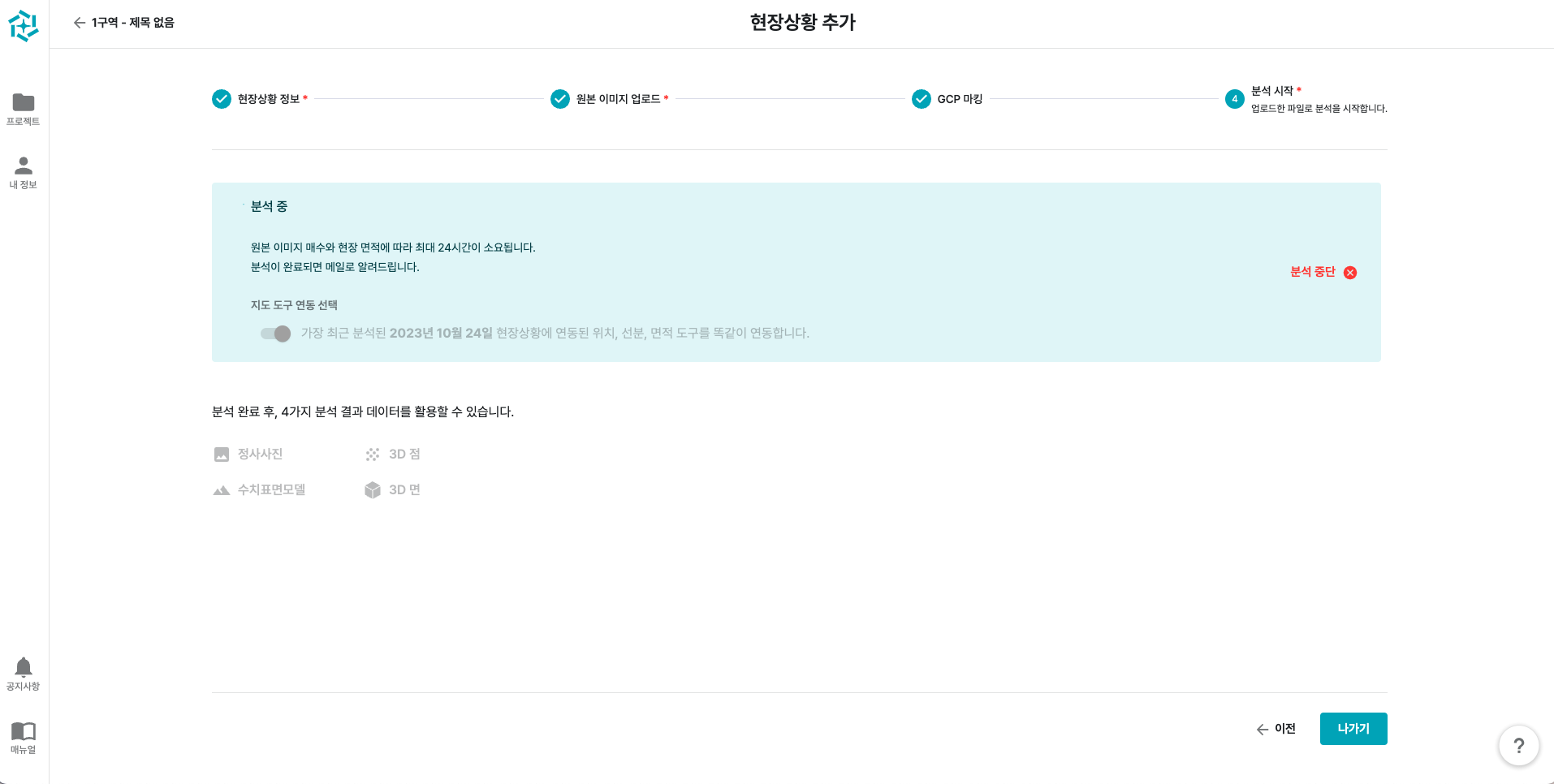

  업로드 된 파일 분석 중 화면

 ℹ️ [분석 중 안내 사항]

• 분석 요청이 완료되어 분석 중 상태일 때는 서비스를 종료하셔도 분석이 진행됩니다.

• 분석 소요 시간은 면적과 사진 장 수에 따라 달라지나 대략적인 시간은 아래와 같습니다.

  • 200장 = 2 ~ 3시간
  • 800장 = 8 ~ 9시간

• 분석이 완료되면 해당 날짜의 현장 상황이 추가되며 메이사 드론 데이터 플랫폼에서 제공되는 모든 기능들을 사용할 수 있습니다.

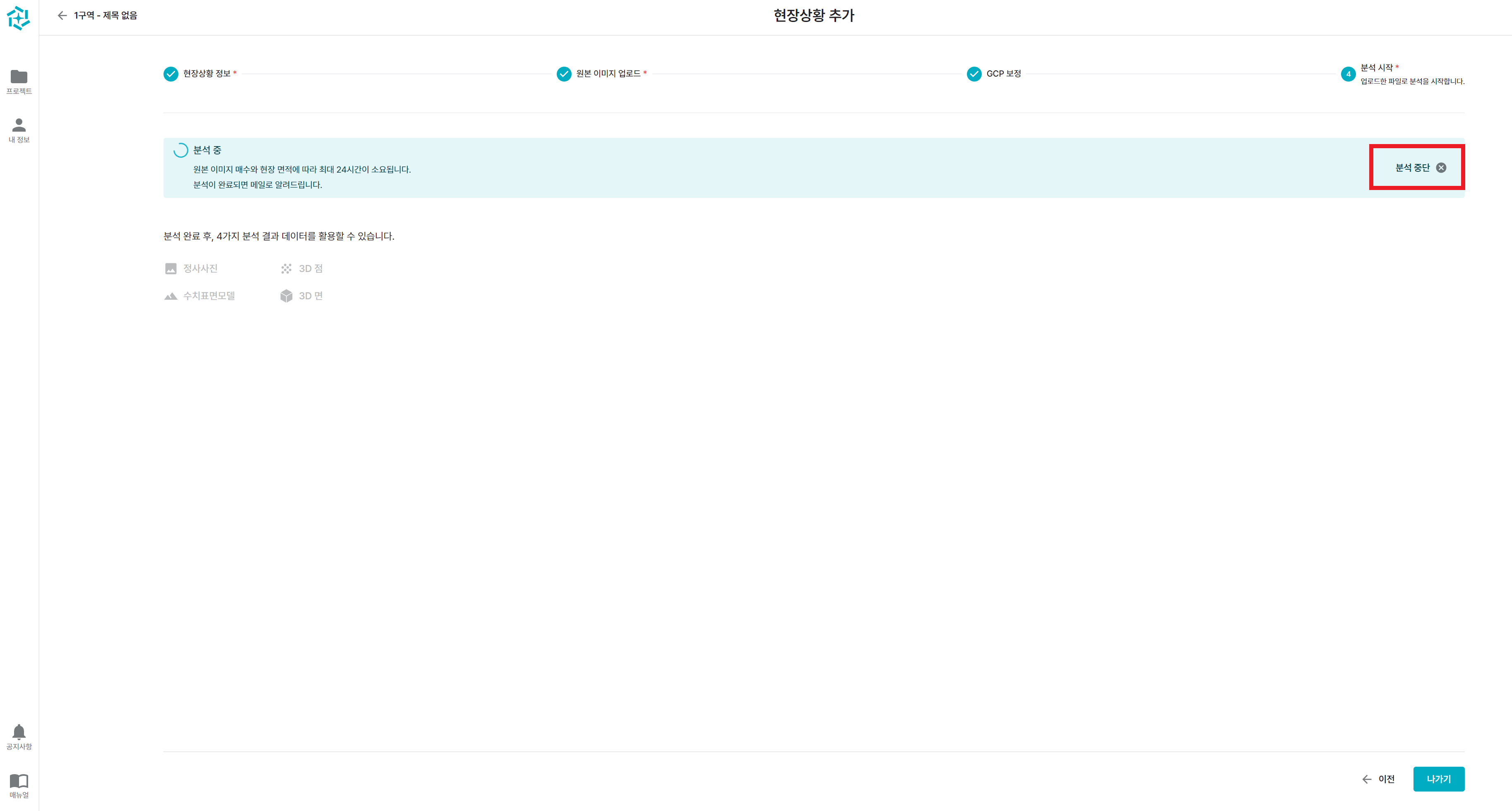

  분석 취소 안내 화면

 ℹ️ [분석 취소 안내 사항]

• 사진 자료를 잘못 업로드 했거나 추가 파일 업로드를 원하실 경우, '분석 중단' 버튼을 클릭하여 분석을 중단할 수 있습니다.
• '분석 중단' 요청이 정상적으로 진행되면 현장상황은 '대기중' 상태로 변경됩니다.
• '대기중' 상태가 확인되면 다시 사진 분석 자료 확인 후 업로드를 진행하시면 됩니다.
• PIX4D는 ‘분석 중단’ 버튼을 클릭해도 분석이 중단이 불가능합니다.
  • 분석 중단이 필요할 시 담당자에게 연락 바랍니다.
