✅メイサプラットフォームはドローンデータを活用し、リアルタイムかつ遠隔で測量データの取得が可能です。X軸2cm未満、Y軸6cm未満の誤差で高精度な測量を実現します。また、計画高と比較することで出来形管理や誤差の確認が可能となり、工期および工費の削減に繋がります。

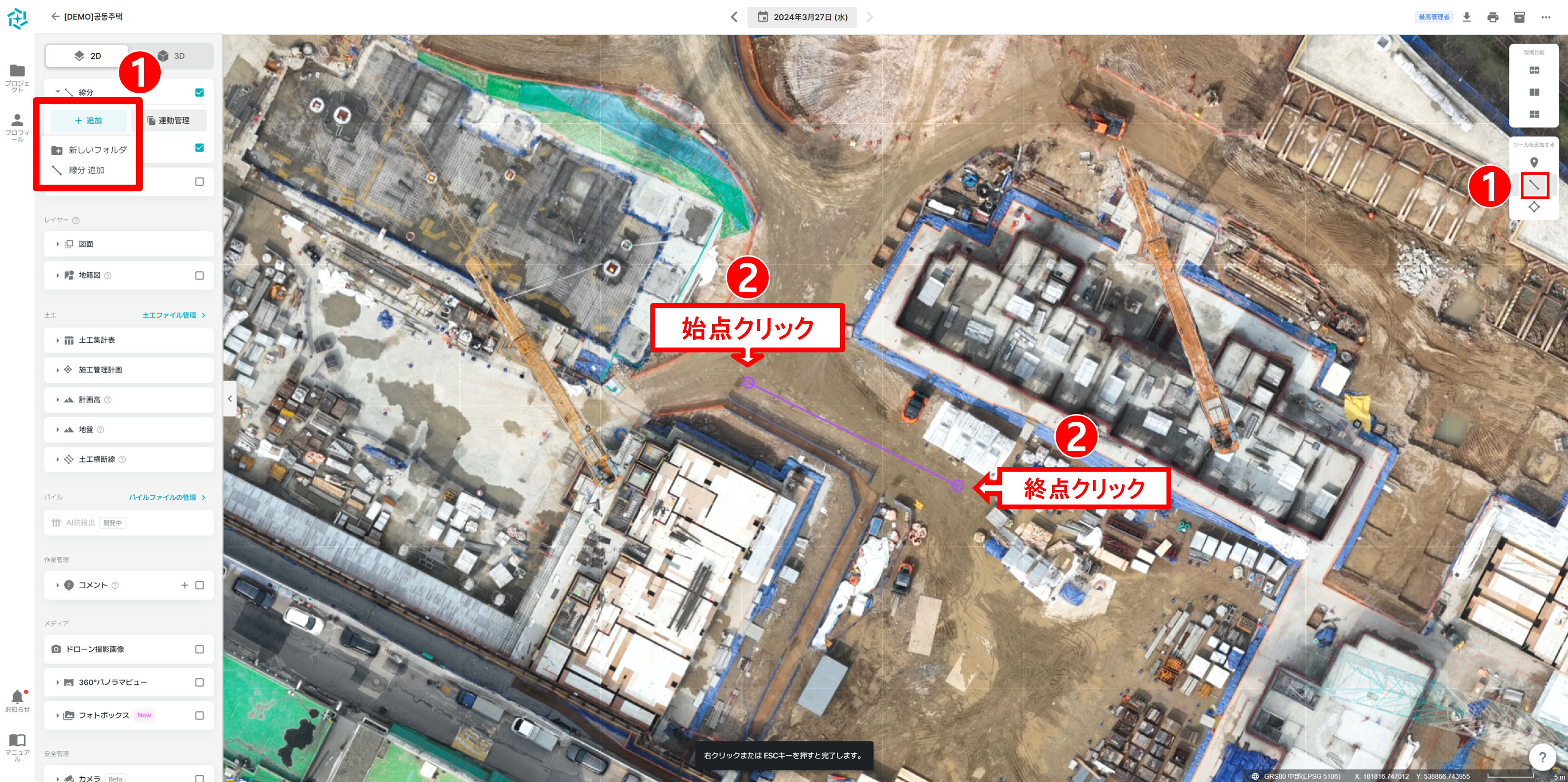

▎線分追加
① 「追加」ボタンをクリックし、「線分追加」ボタンから線分を追加できます。または、画面右側の線分ボタンからも線分を追加することが可能です。「新しいフォルダ」ボタンを使えば、線分を管理するためのフォルダを作成することもできます。
② マウスの左クリックで始点を追加し、右クリックまたはESCキーで終点を追加してください。線分の作成が完了するまで、何度でも点を追加できます。

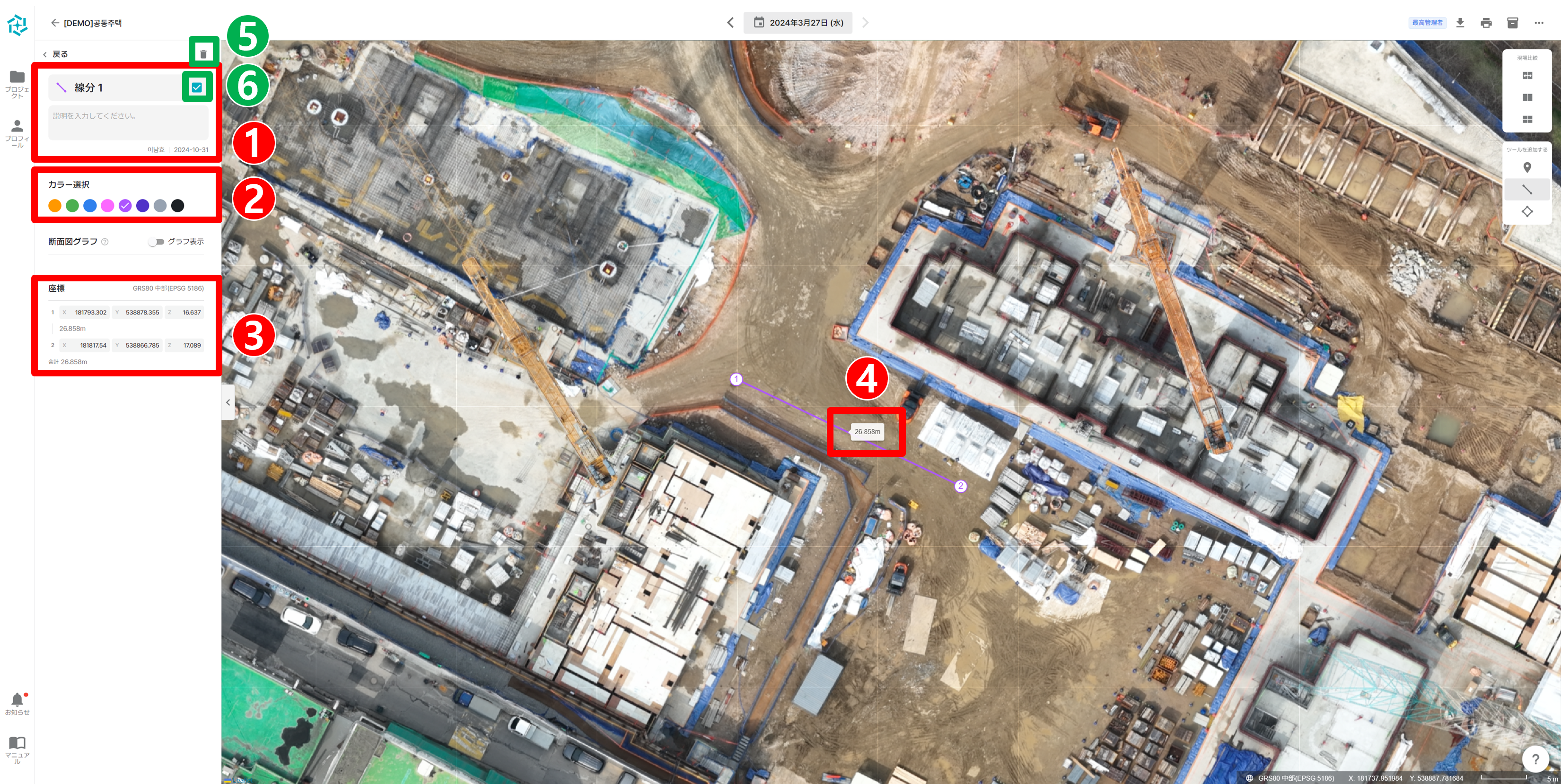

▎線分の詳細情報確認
① 線分名や説明の入力および修正ができ、作成者や作成日時も確認できます。
② 「カラー選択」で色をクリックし、変更が可能です。
③ 線分の各頂点の座標系と座標値、線分の長さを確認でき、座標値を変更すると頂点が該当位置に移動します。
④ 作成した線分の長さを確認でき、長さをクリックすると詳細情報画面が表示されます。
⑤ ゴミ箱ボタンをクリックすると、線分が削除されます。
⑥ チェックを入れると画面に表示され、外すと非表示になります。

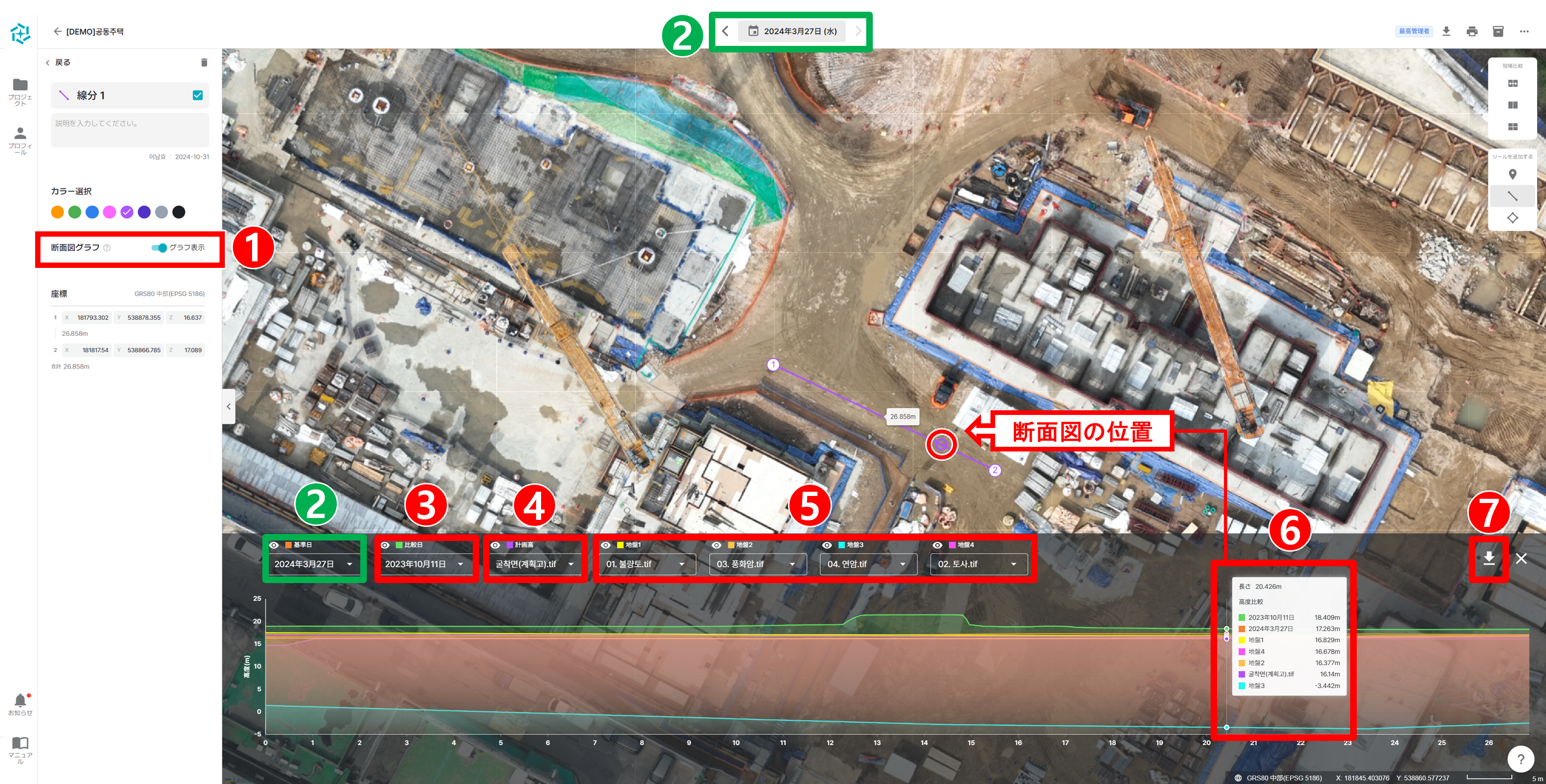

▎断面図の確認
① 断面のグラフをオンにすると、断面図が表示されます。
② 「基準日」は現場状況の日付と同じです。目アイコンをクリックすることで、表示をオンまたはオフに切り替えられます。
③ 「比較日」を選択すると、基準日の現況高と比較できます。
④ 計画高ファイルをアップロードすると、断面図に「計画高」が表示されます。
⑤ 地盤ファイルをアップロードすると、断面図に「各地層」が表示されます。
⑥ 断面図上にマウスカーソルを置くと、線分の始点からの距離とその地点の高度を確認できます。
⑦ 断面図はCAD図面データ(dxf形式)としてダウンロードできます。

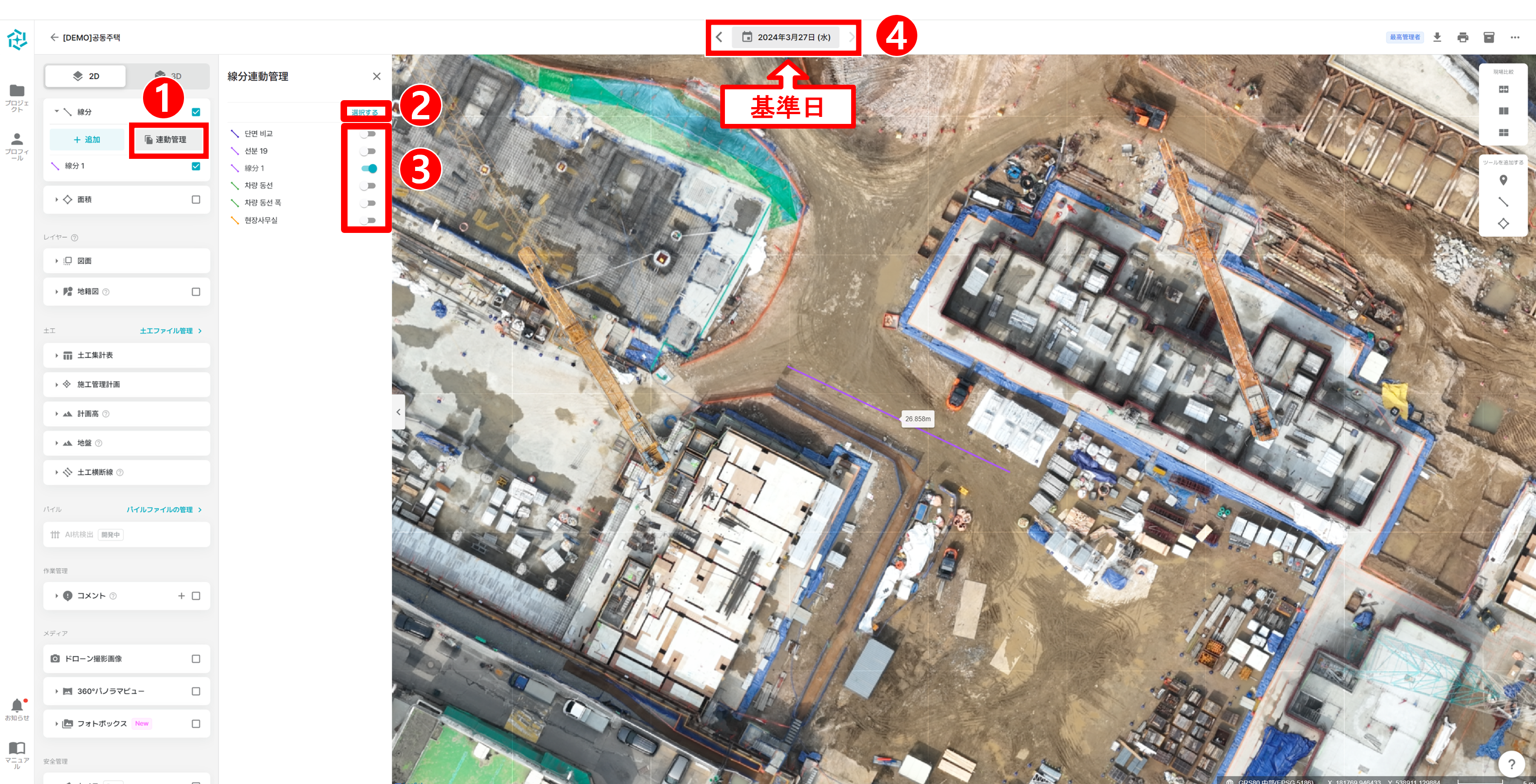

▎線分連動管理
① 「連動管理」ボタンをクリックして、「線分連動管理」タブに移動できます。
② 「選択する」ボタンをクリックして、線分を一括で削除できます。
③ スライダーをオンにすると線分が追加され、オフにすると線分が除外されます。
④ 基準日に作成された線分は、異なる日の現況状況では自動で連動が解除されます。
💡 CADで作成した線分を一括でアップロードできますか？
- 「土工横断線」機能を使用すると、一括でアップロードが可能です。
