도면에 정사사진을 입히는 방법

✅ Meissa 플랫폼에서 정합한 정사사진을 좌표 기반 도면에 입혀 확인할 수 있습니다.

▎작업 전 확인 및 준비사항

① 좌표계(EPSG 코드)

• 도면에 정사사진을 입히기 위해서는 도면 또는 분석된 정사사진에서 사용한 좌표계 확인이 필요합니다.
• 좌표계는 현장상황 우측 하단 또는 프로젝트 설정 페이지에서 확인 가능합니다.
• 좌표계가 명확하지 않을 경우, 해당 작업 수행이 불가능합니다.

② QGIS 프로그램

• 좌표 관련 편집 소프트웨어인 QGIS 프로그램 설치가 요구됩니다.
• 다운로드는 공식 홈페이지에서 무료로 가능합니다. (LINK)

③ 좌표 기반 작성 도면(CAD)

• 좌표 기반으로 작성된 CAD 도면이 필요합니다.
• 도면상 실측 좌표 없이 외부 폼 등을 입힌 도면에서는 정상적으로 작동하지 않습니다.

▎작업 과정

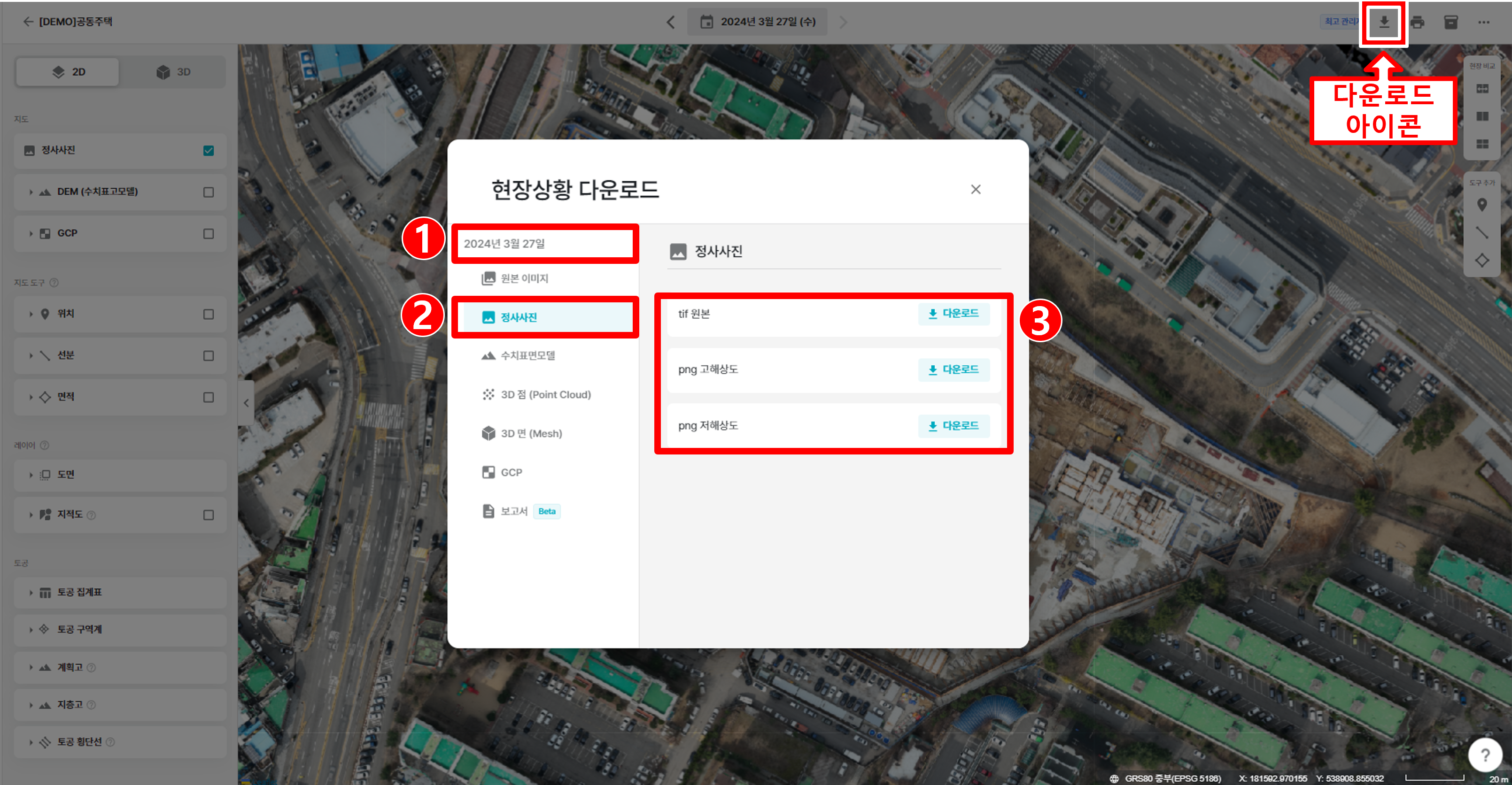

1. 메이사 플랫폼에 접속해 정사사진을 다운로드 합니다.
다운로드는 플랫폼 우측 상단 다운로드 아이콘을 통해 가능합니다.

① 정합을 원하는 정사사진의 날짜를 확인합니다.

이때, 날짜가 다르다면 원하는 날짜에 맞는 현장 상황으로 들어가 다운로드 합니다.

② [정사사진]을 클릭합니다.

③ 원하는 형식의 정사사진을 다운받습니다.

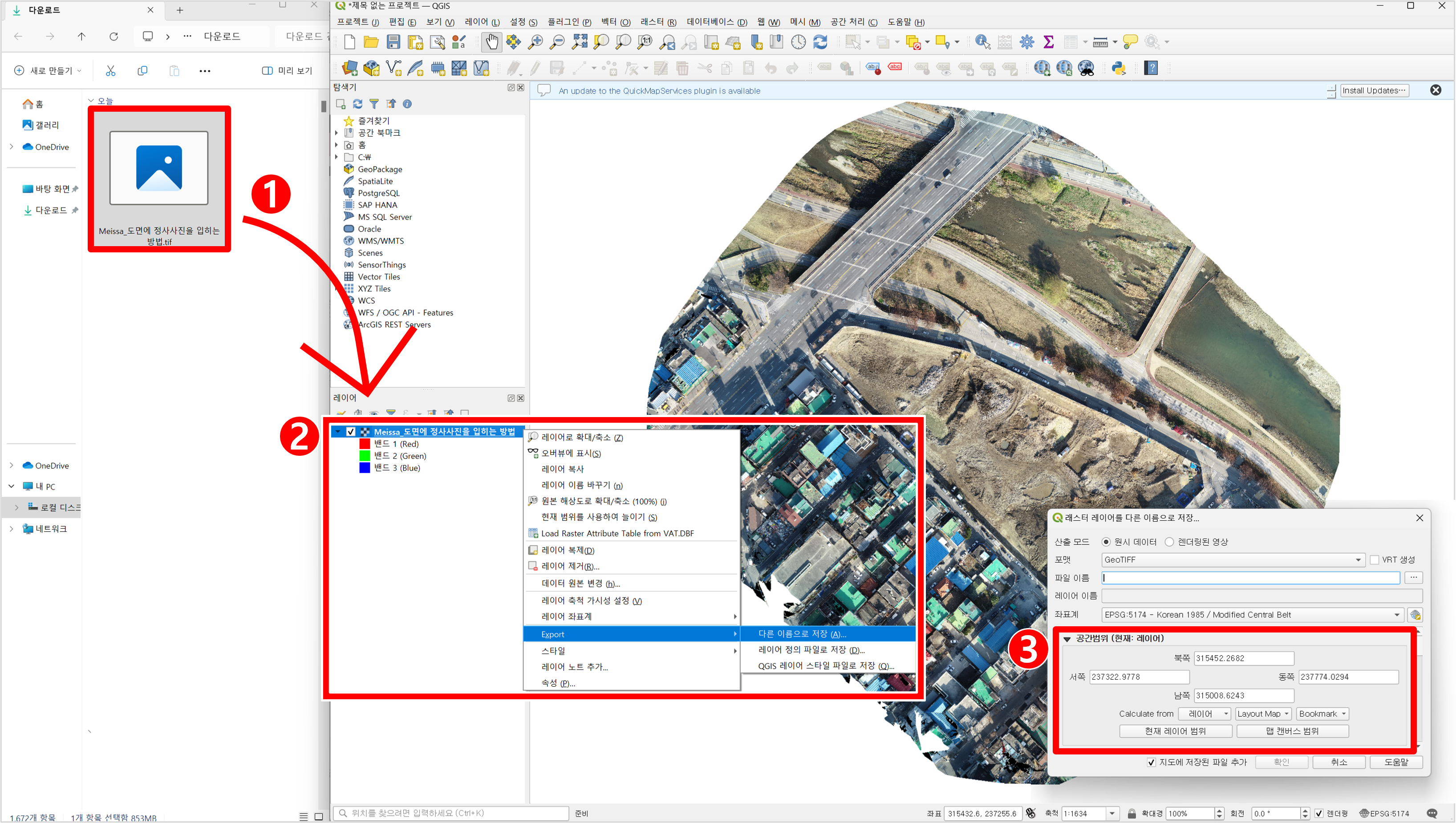

2. QGIS에서 <공간범위>를 확인합니다.

① QGIS 실행 후, [레이어] 항목에 다운받은 정사사진을 드래그 앤 드롭합니다.

② 불러온 정사사진의 파일명을 우클릭 → Export → 다른 이름으로 저장을 클릭합니다.

③ 생성된 ‘래스터 레이어를 다른 이름으로 저장…’ 창에서 <공간범위>를 확인합니다.

좌측 레이어 패널이 보이지 않는다면 ctrl+1 단축키로 활성화 후 사용합니다.

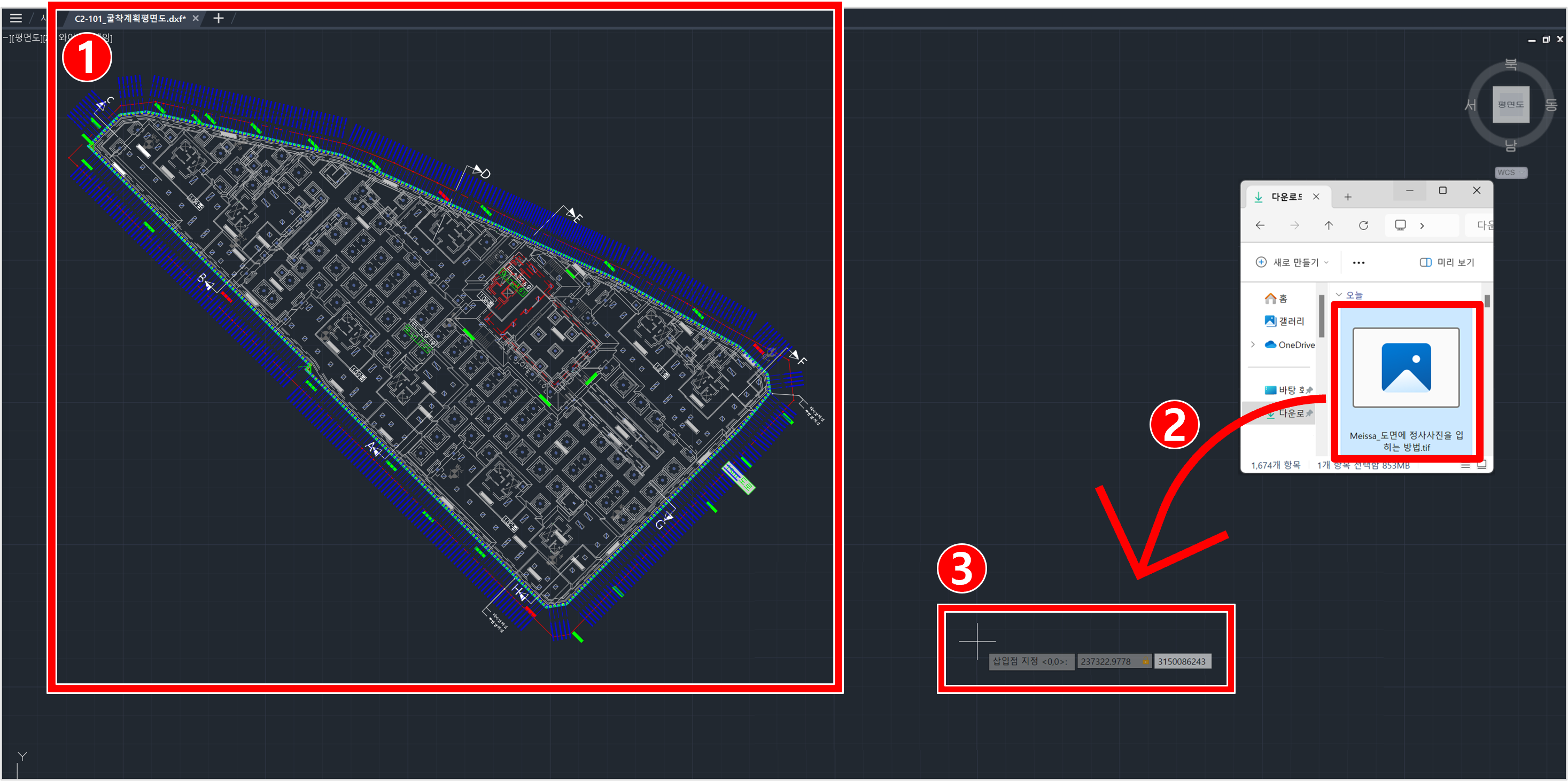

3. CAD에 좌표기반 도면과 다운로드 받은 정사사진을 불러옵니다.

① CAD 실행 후, 좌표기반 도면을 불러옵니다.

② 다운 받은 정사사진을 CAD 화면에 드래그 앤 드롭합니다.

③ 삽입할 지점을 입력한 뒤 엔터를 누르고, 축척비율과 회전각도를 입력합니다.

* 삽입할 지점 x축 : QGIS <공간범위>에서 확인한 ‘서쪽’ 값
* 삽입할 지점 y축 : QGIS <공간범위>에서 확인한 ‘남쪽’ 값
* 축척비율 : 1
* 회전각도 : 0

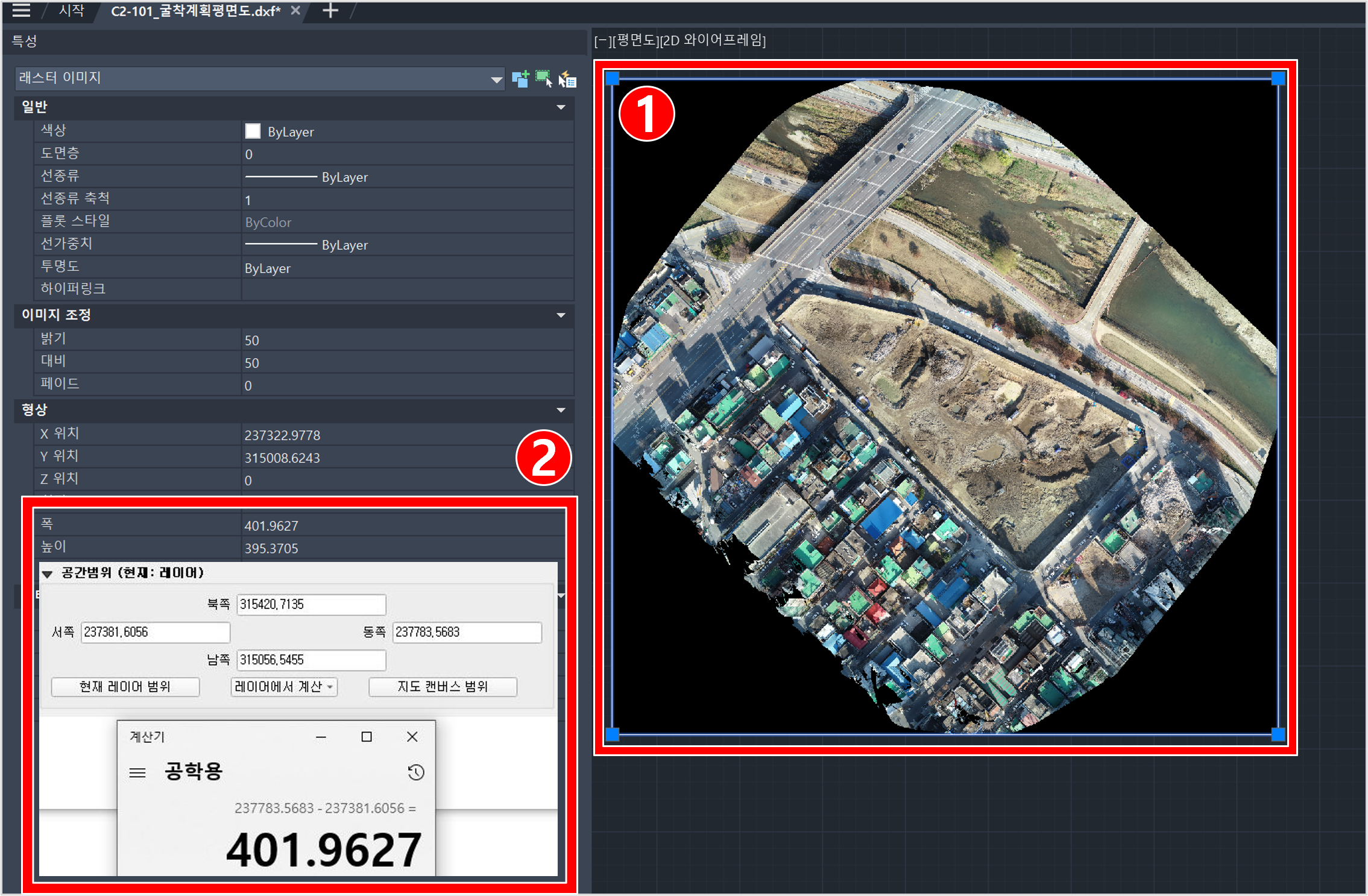

4. 불러와진 정사사진의 폭을 조정합니다.

① 정사사진을 선택하면 특성창이 활성화됩니다.

만약 특성창이 활성화되지 않는다면 ctrl+1 단축키로 활성화합니다.

② 특성창의 [형상] → [폭]의 수치를 조정합니다.

조정값은 QGIS <공간범위>에서 확인한 ‘동쪽’ 값에서 ‘서쪽’값을 뺀 값입니다.

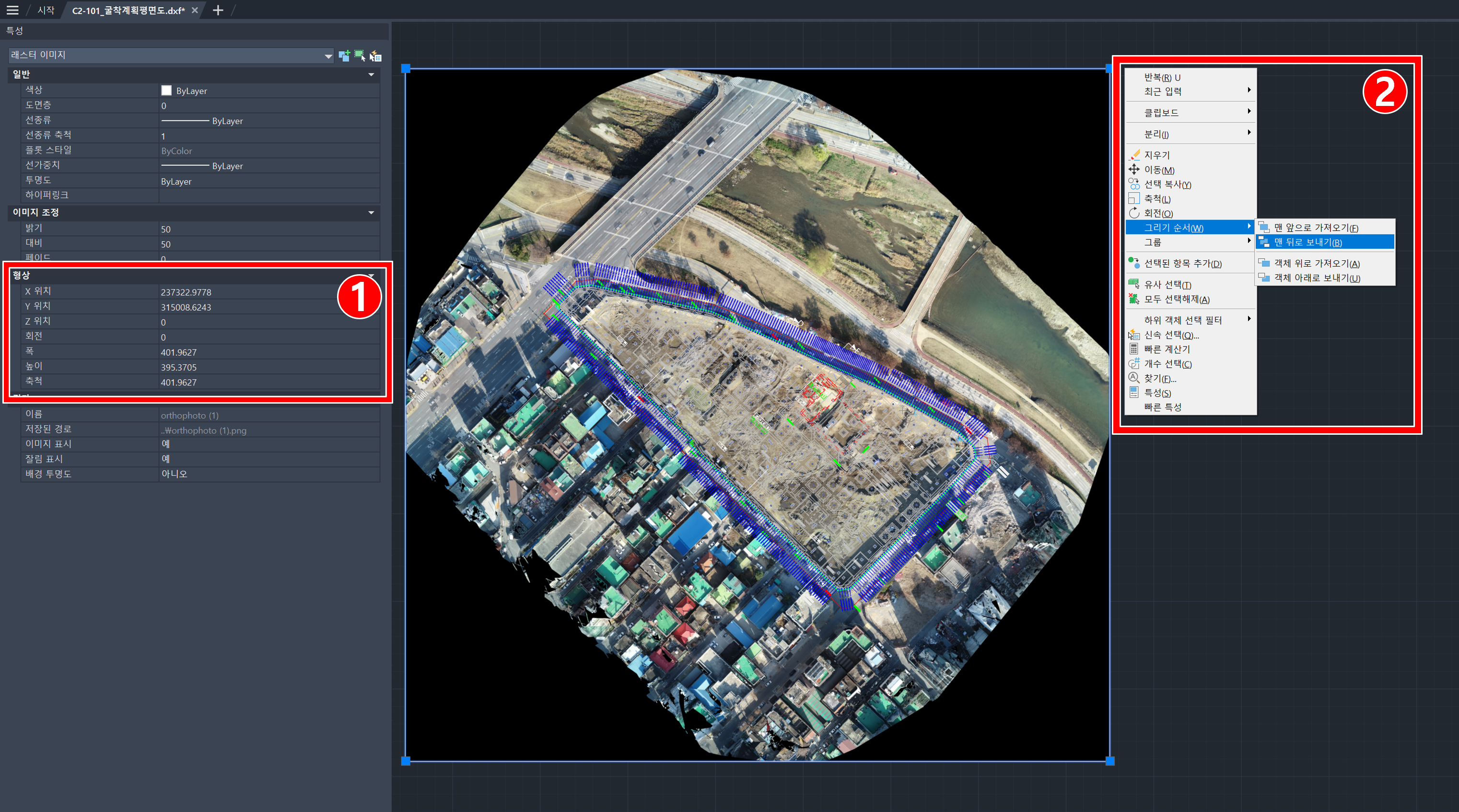

5. 정사사진이 정상적으로 캐드에 입혀졌는지 확인합니다.

① 정사사진을 선택한 후, 특성에서 좌표와 폭이 정상적으로 입력됐는지 확인합니다.

② 도면이 정사사진 뒤에 가려 보이지 않는다면, 정사사진 선택 후 마우스 우클릭 → 그리기 순서→ 맨 뒤로 보내기를 선택합니다.

⚠️ 정사사진은 외부참조(xref) 파일로 귀속되므로, 정사사진 파일이 삭제 또는 누락되면 확인할 수 없습니다.
