도면 업로드 가이드 (자동)

✅ Meissa 플랫폼에서는 정확한 좌표를 기반으로 도면을 오버레이해 현장 상황과 비교할 수 있습니다. 도면에 정확한 좌표가 없다면, CAD 프로그램에서 좌표를 기입한 뒤, Meissa 플랫폼에 업로드하여 활용할 수 있습니다.

▎도면 스케일 및 좌표 맞추기

좌표계 기반으로 작성된 도면은 해당 항목을 생략합니다.



<한 눈에 보는 좌표 및 스케일 설정 영상 가이드>

• 도면과 실제 길이가 1:1로 매칭 되도록 스케일을 조정합니다.
• 대부분의 건축 도면은 mm단위로 작성되어, 스케일 조정 시 1/1000을 입력하면 m단위로 변경됩니다.
• 정확한 매칭을 위해 도면의 단위를 확인하고, 해당 스케일에 맞게 조정합니다.

▎도면 정리

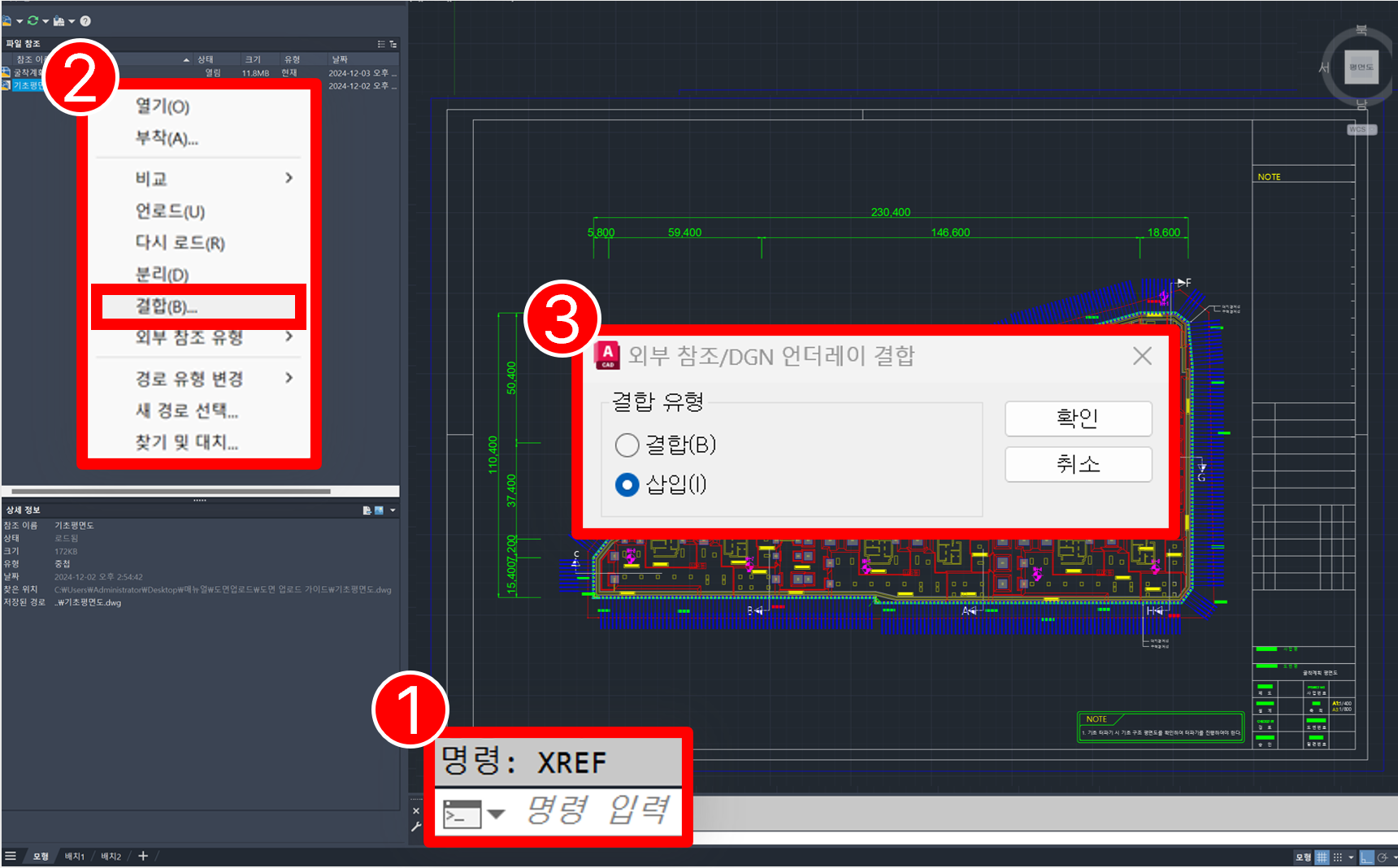

1. 외부참조 (xref)파일 부착

① XR 명령어를 입력하여 파일 참조(XREF) 탭을 활성화 합니다.

② 참조된 파일(상태가 로드됨으로 표시된 항목)에 우클릭한 후 결합(B)을 선택합니다.

③ 삽입을 선택하고 확인을 클릭합니다.

2. 모든 레이어 꺼짐, 동결, 잠금 해제

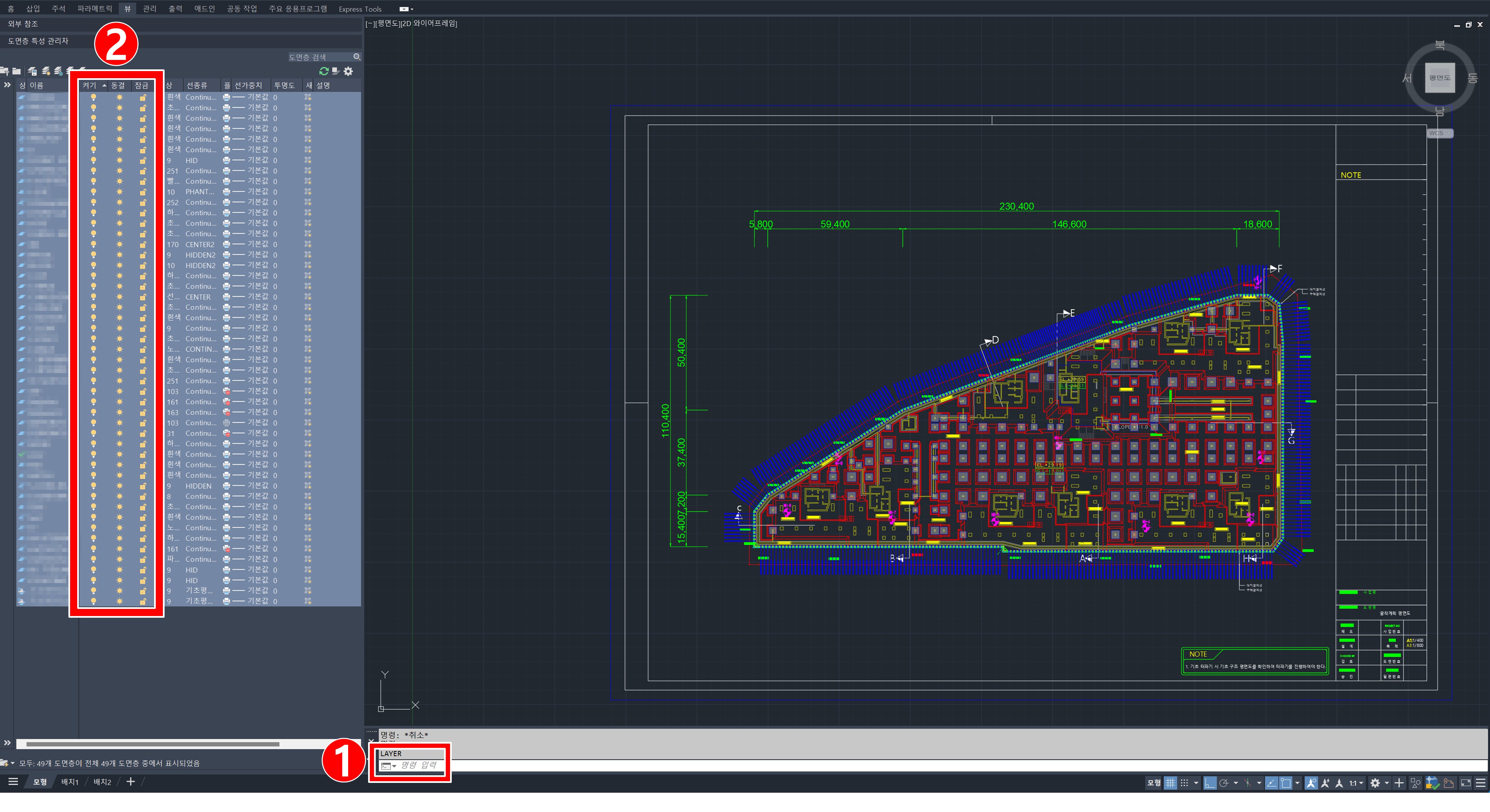

① LA 명령어를 입력하여 도면층 특성 관리자(LAYER) 탭을 활성화 합니다.

② 모든 레이어를 선택한 후 꺼진 전구, 동결, 잠금을 모두 해제합니다.

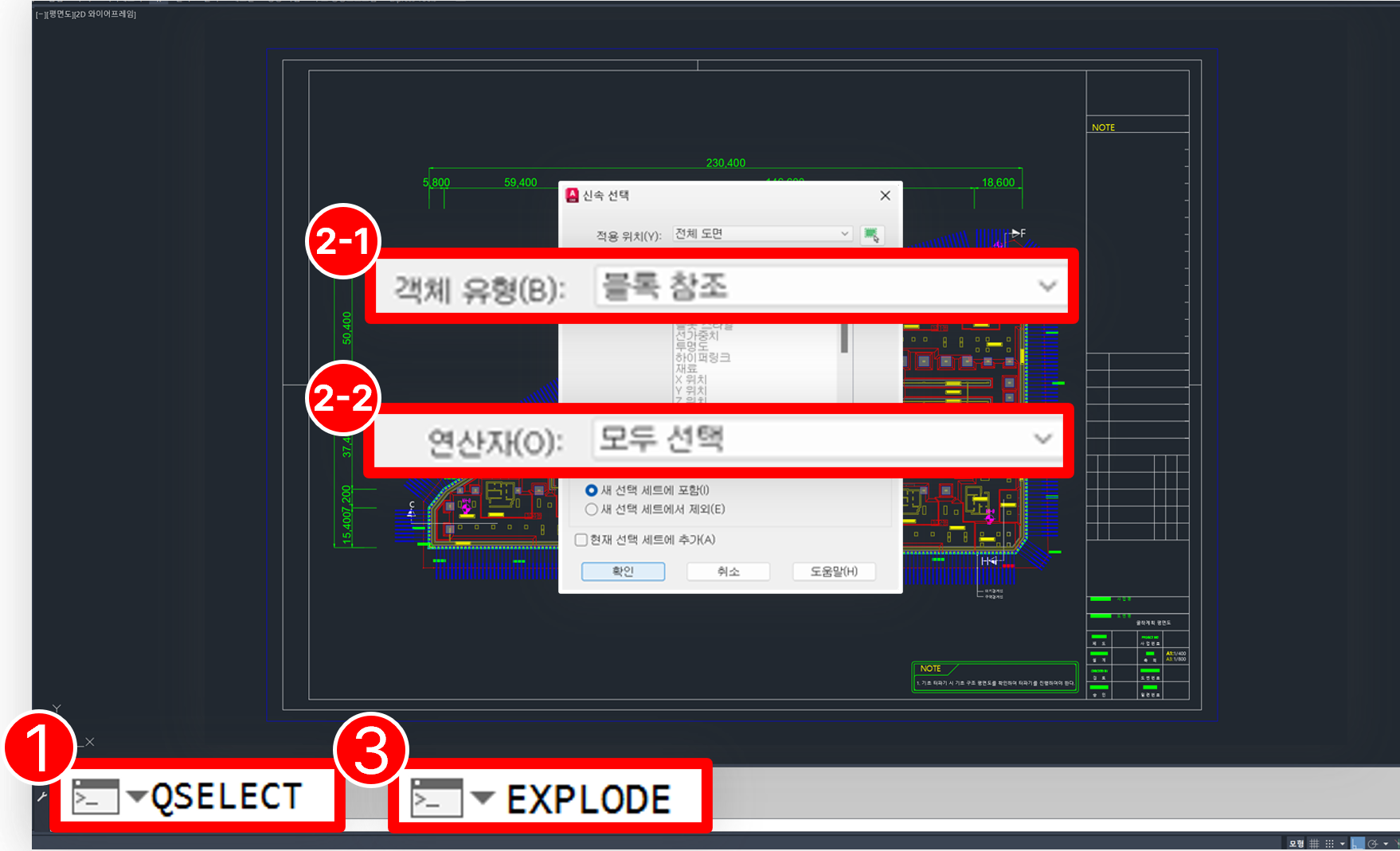

3. 모든 블록 폭파

① QS 명령어를 입력해 신속 선택(QSELECT) 창을 활성화 합니다.

② 객체유형(B): 블록 참조, 연산자(O): 모두 선택으로 설정한 후 확인을 클릭합니다.

③ 선택된 블록을 대상으로 X 명령어를 입력해 모두 폭파(EXPLODE) 합니다.

⚠️ 블록 안에 오류 요소가 있을 수 있으므로 폭파 작업이 필요하며, 블록 안에 블록이 있는 경우 반복적으로 폭파합니다.

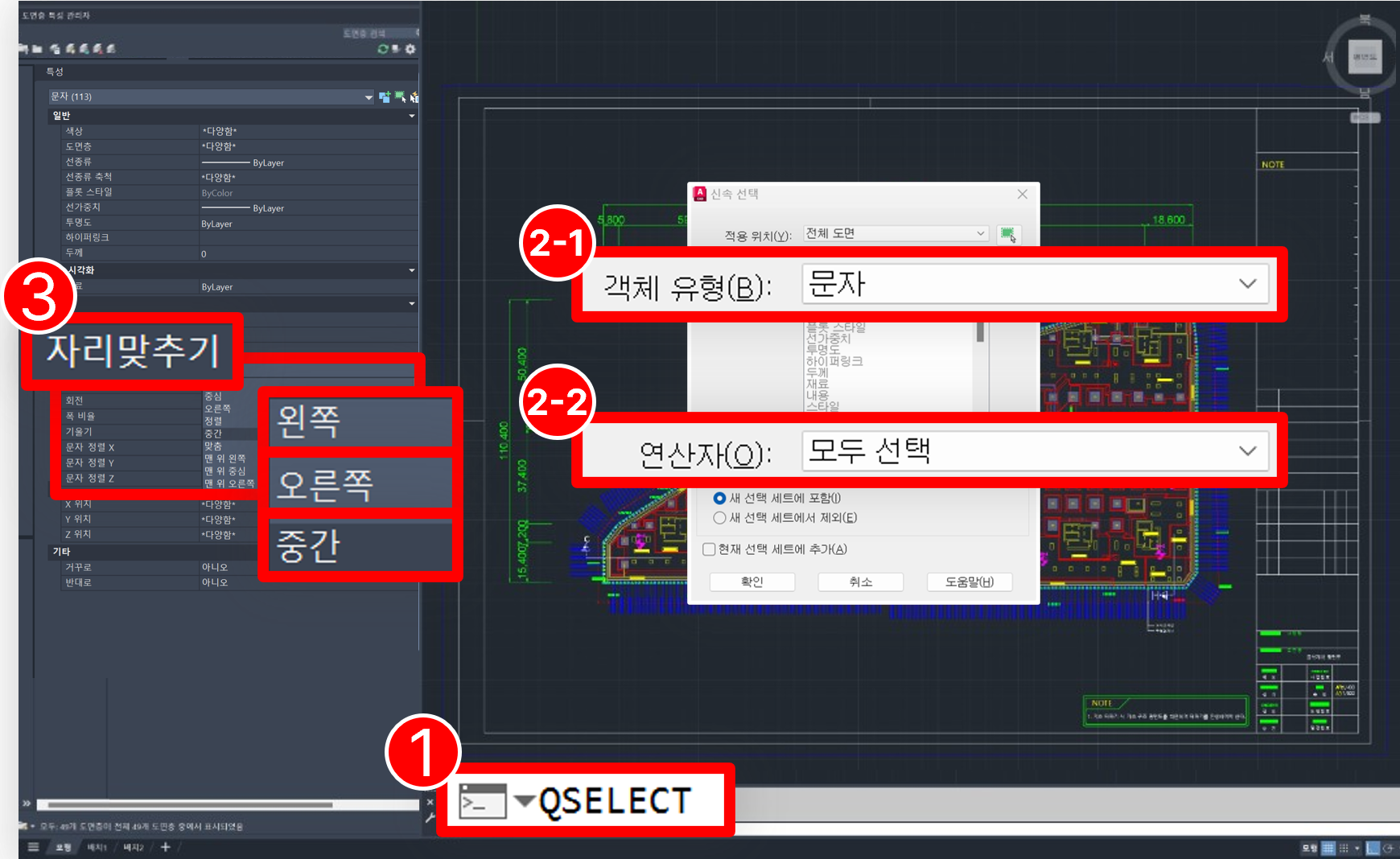

4. 문자 정렬(자리맞추기)

① QS 명령어를 입력하여 신속 선택(QSELECT) 창을 활성화 합니다.

② 객체유형(B): 문자, 연산자(O): 모두 선택으로 설정한 후 확인을 클릭합니다.

③ Ctrl+1을 눌러 특성(PROPERTIES) 탭을 활성화 하고, 문자-자리 맞추기에서 ‘왼쪽’, ‘오른쪽’, ‘중간’ 중 하나를 선택해 문자 정렬을 통일합니다.

⚠️ ‘다중 텍스트’의 경우, ‘맨 위 왼쪽’, ‘맨 위 중간’, ‘맨 위 오른쪽’ 중 하나로 문자 정렬합니다.

5. 도면 청소

도면이 작성된 영역 밖의 유령객체 및 더미 데이터를 제거하는 방법입니다.

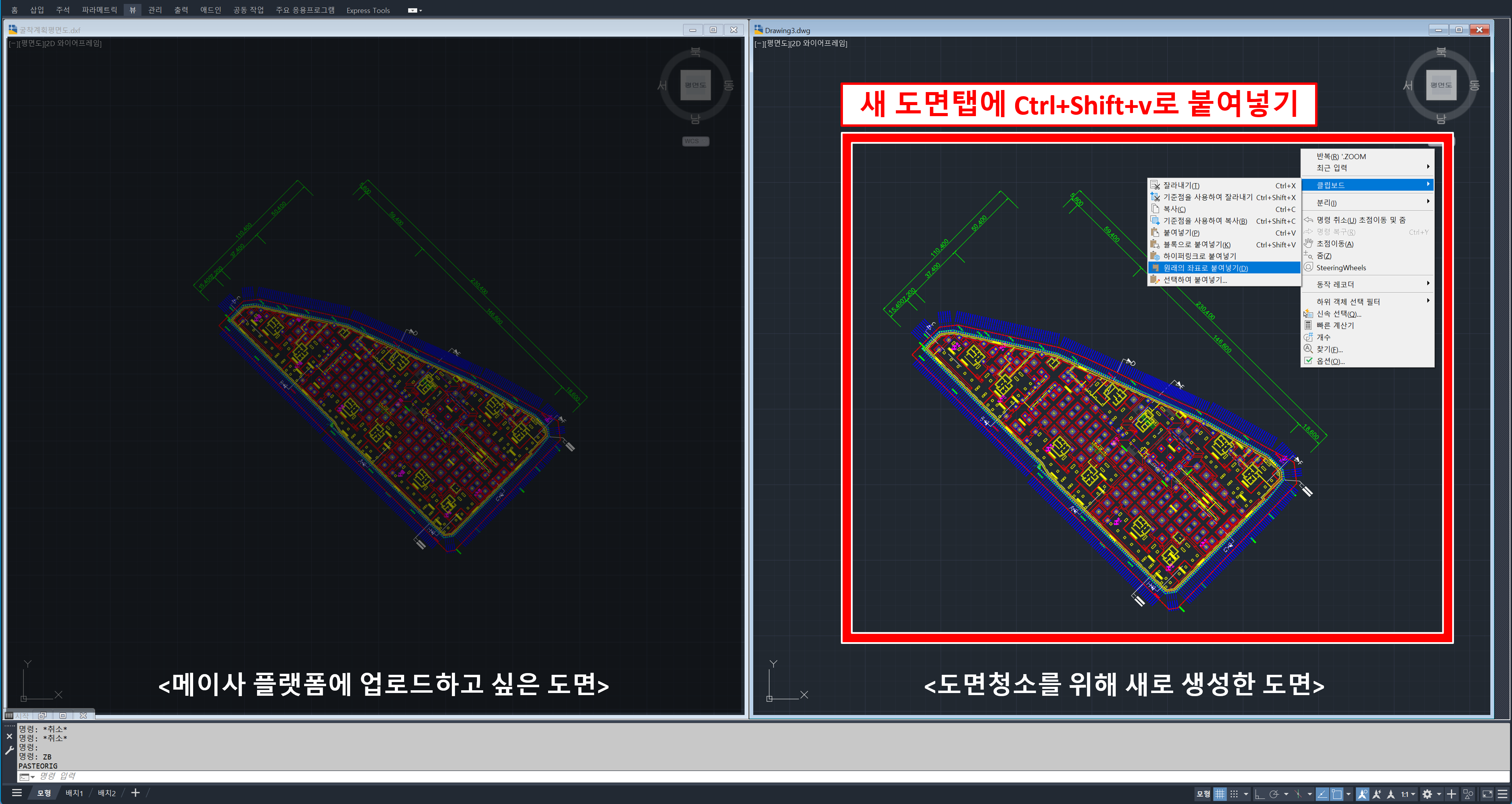

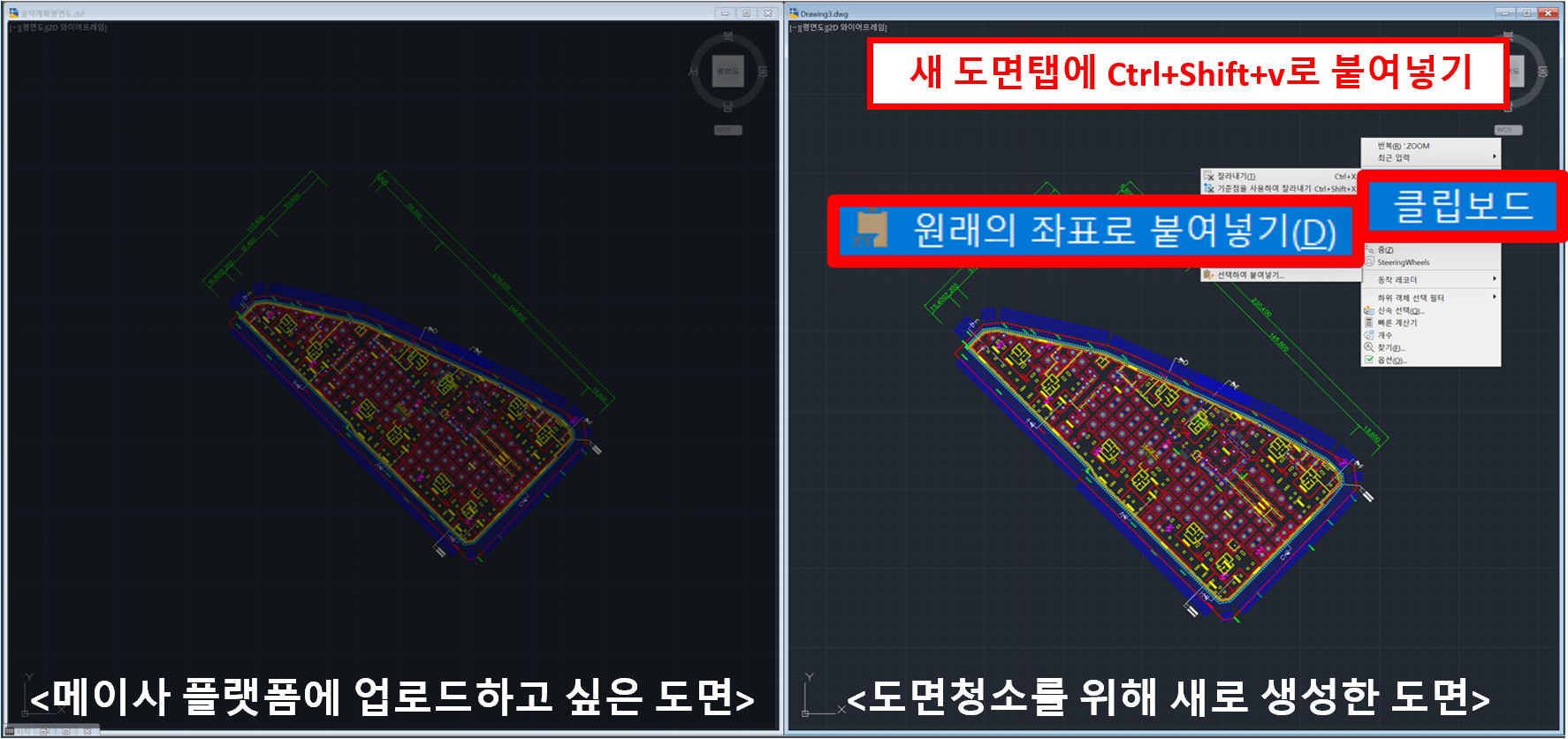

① 메이사 플랫폼에 업로드할 도면을 선택한 뒤 복사합니다. (Ctrl+C)	② 새 도면탭을 생성한 뒤, 원래의 좌표로 붙여넣기 합니다. (마우스 우클릭→클립보드→원래의 좌표로 붙여넣기)

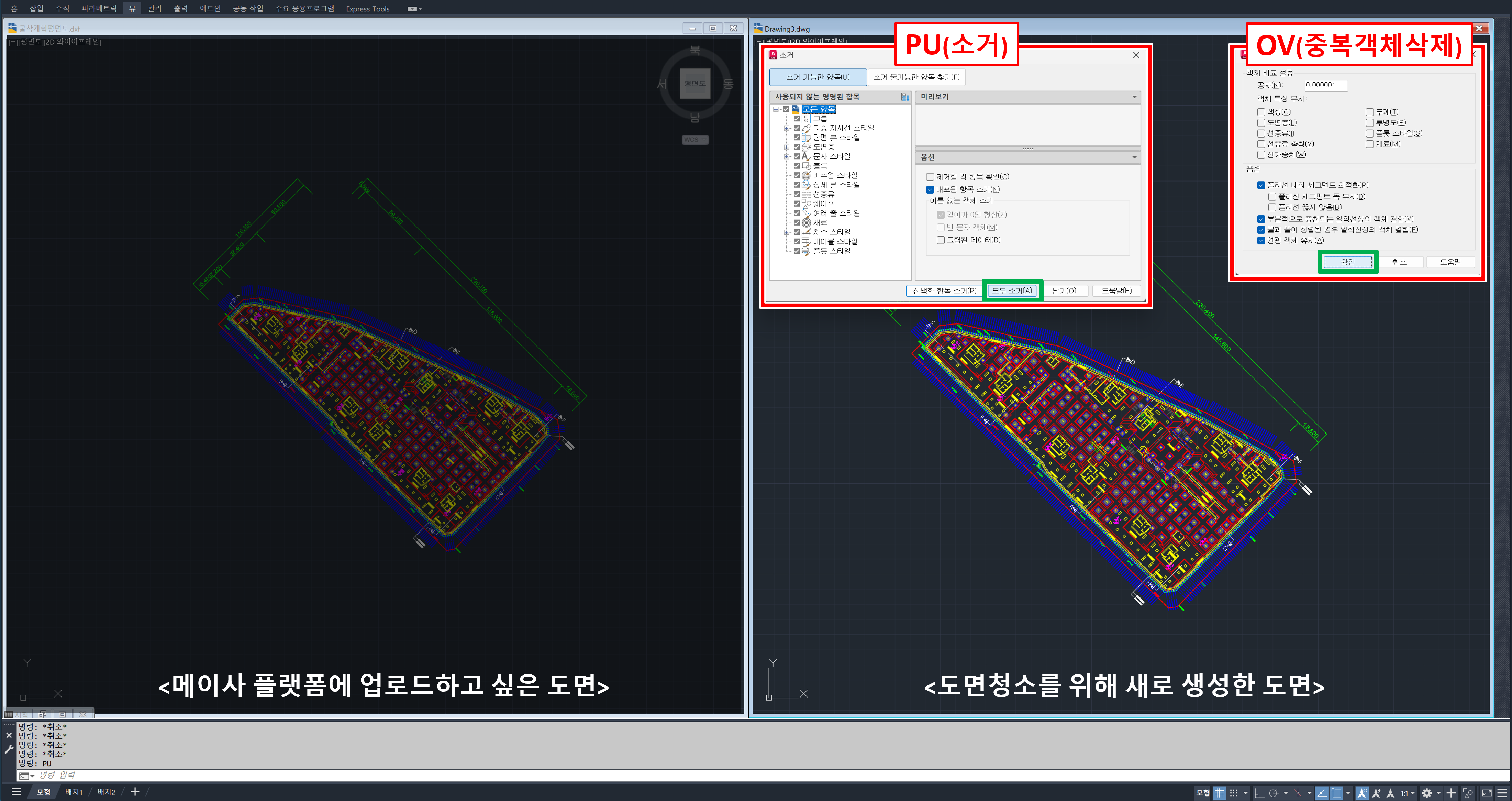

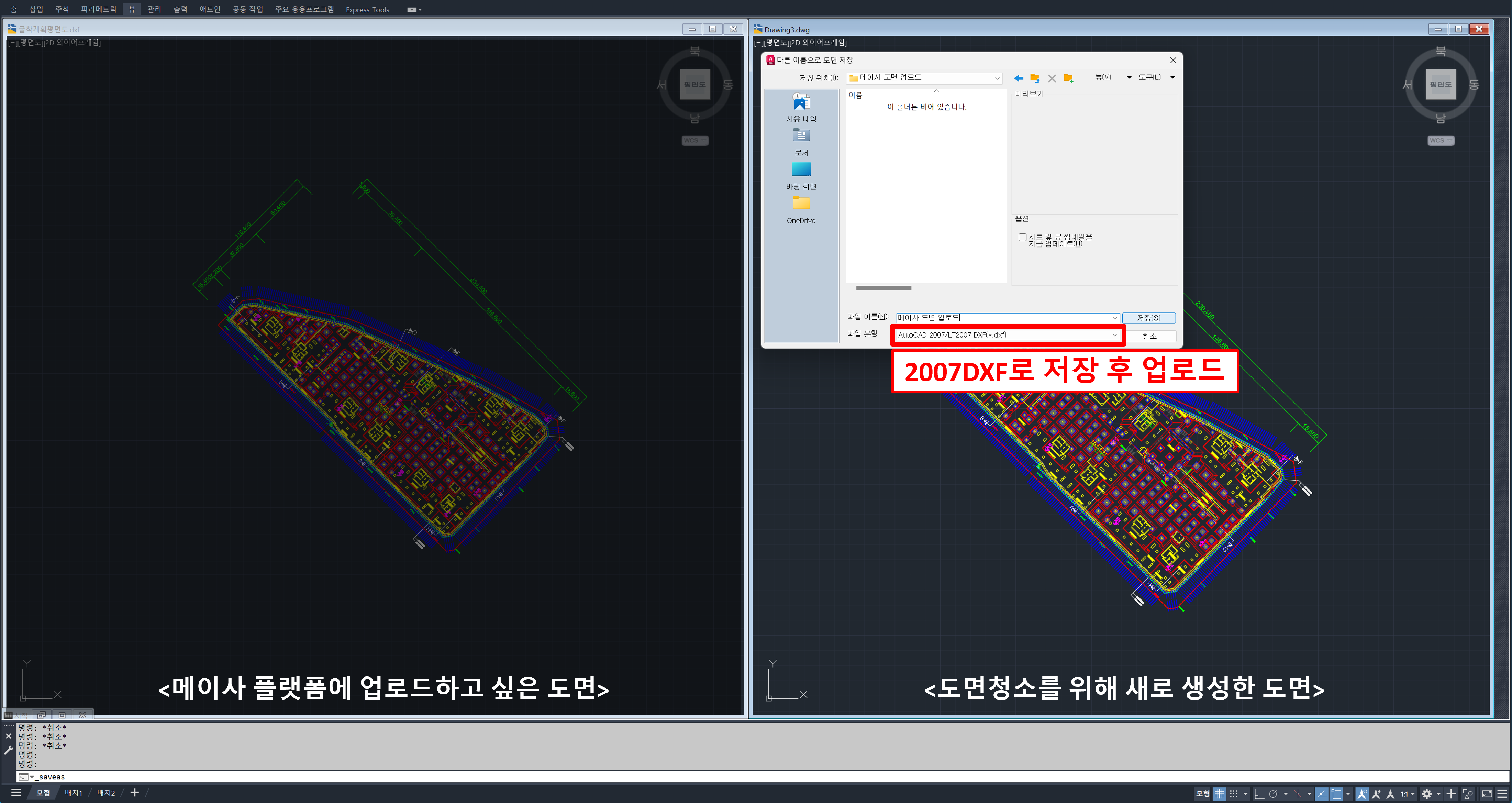

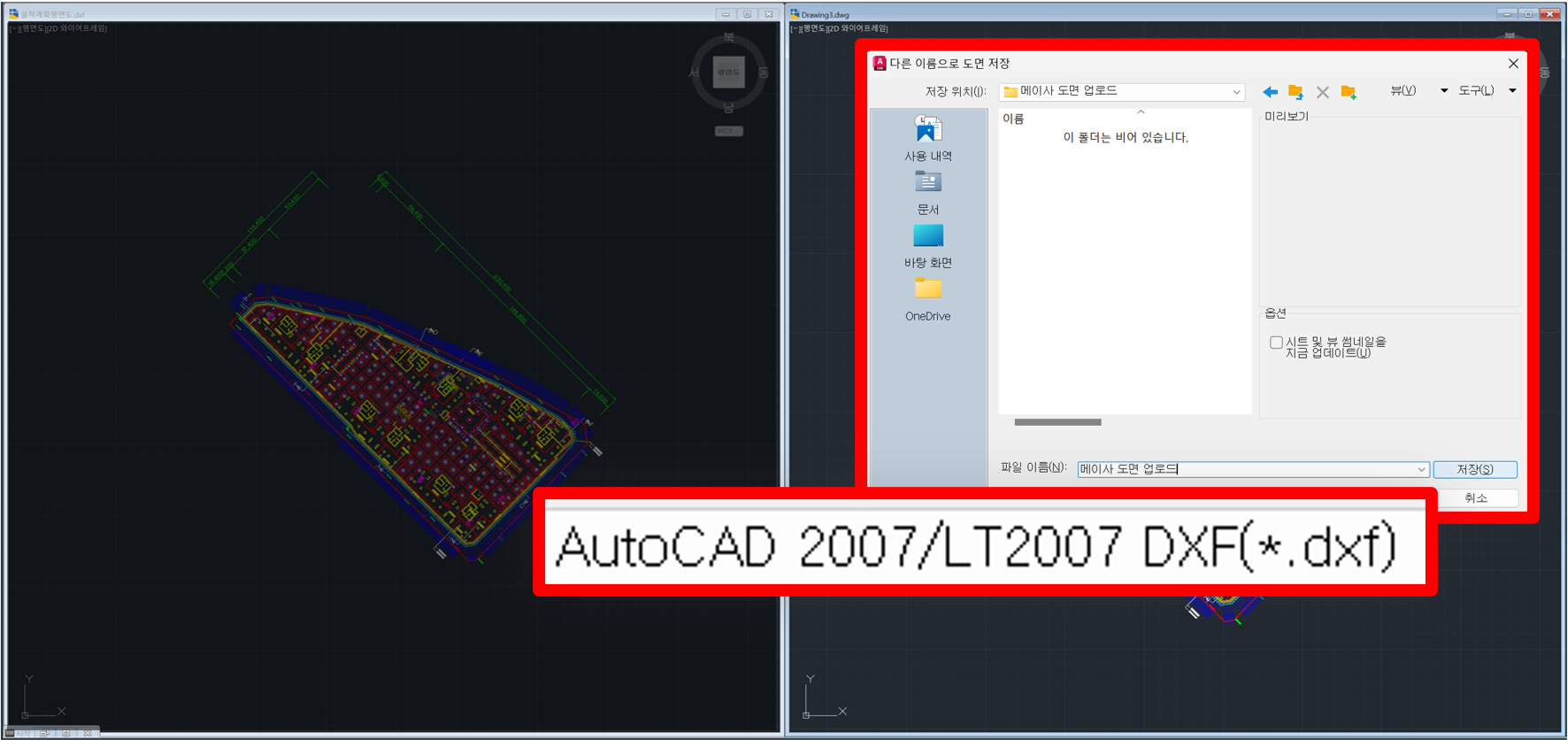

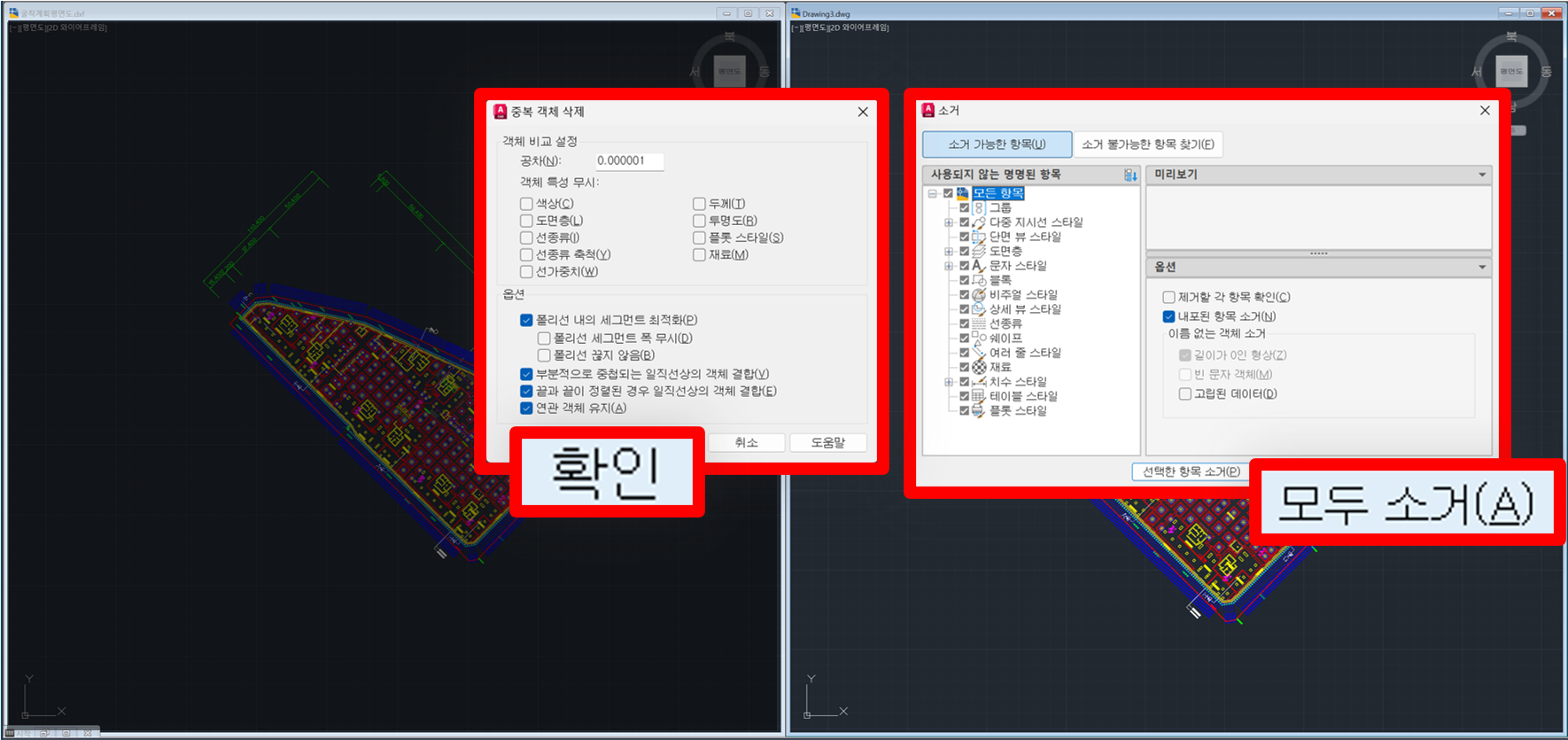

③ OV, PU 명령어를 입력하여 도면의 더미 데이터를 정리합니다.	④ 2007 DXF로 저장한 뒤 메이사 플랫폼에 업로드 합니다.

▎삭제 권장 객체

Meissa 플랫폼 업로드 시 오류 발생 가능성이 높은 객체의 수정 또는 삭제를 권장합니다.

일괄 선택 후 삭제하는 방법: QS 명령어 입력 → 객체 유형(B) : (원하는 객체 선택), 연산자(O) : 모두 선택 → 확인 클릭 → 선택한 객체가 표시되면 E 명령어 입력 → 엔터

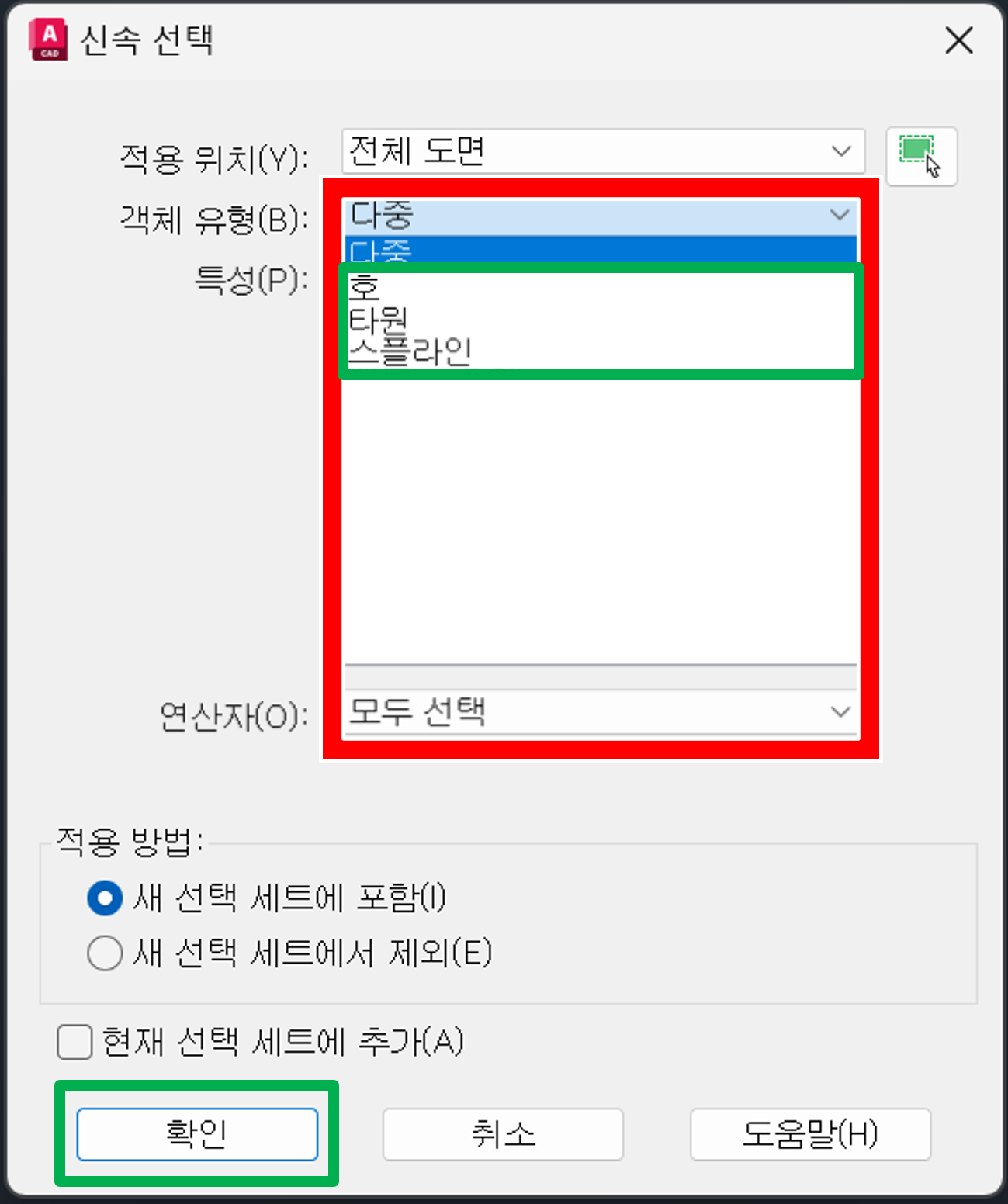

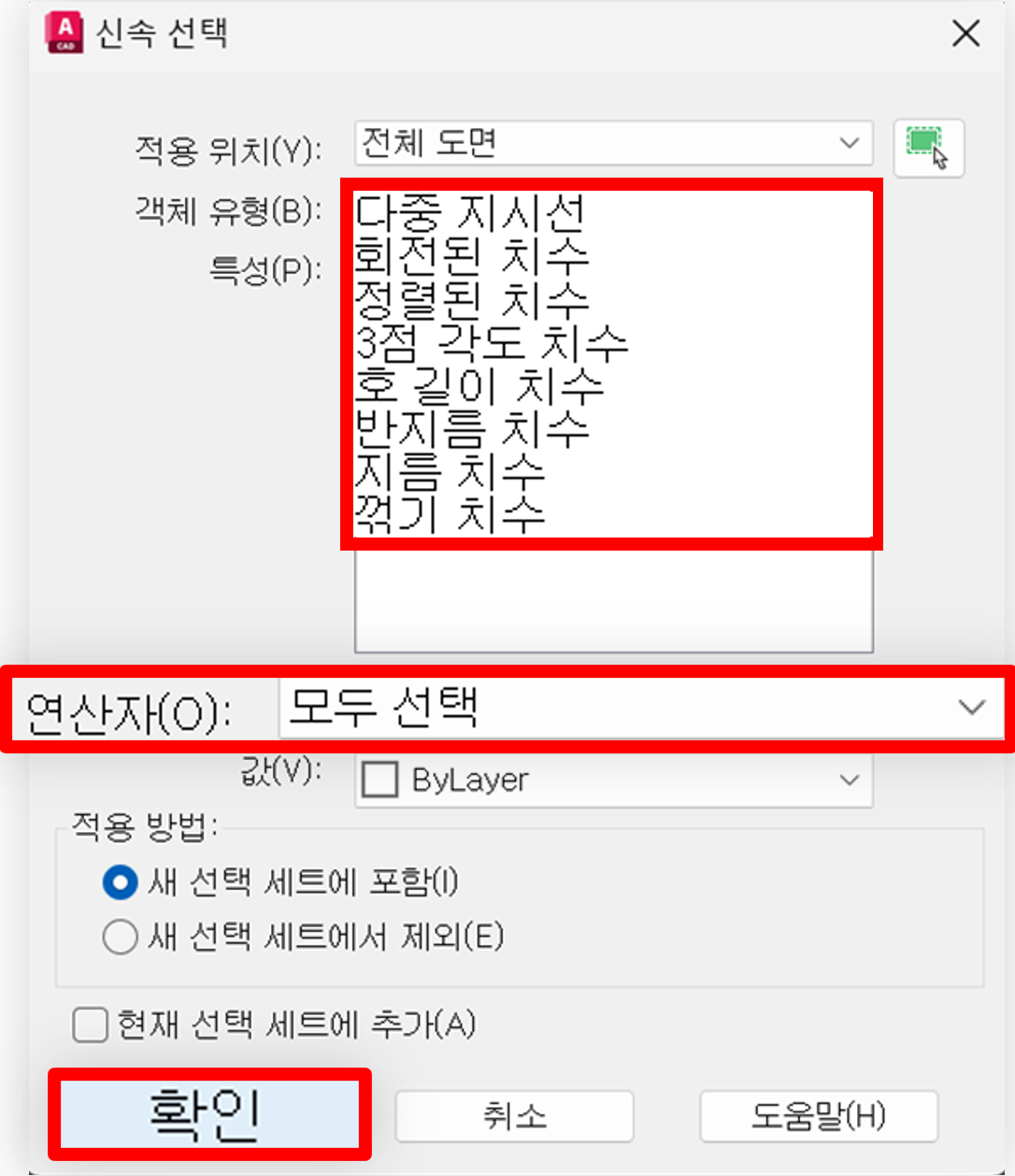

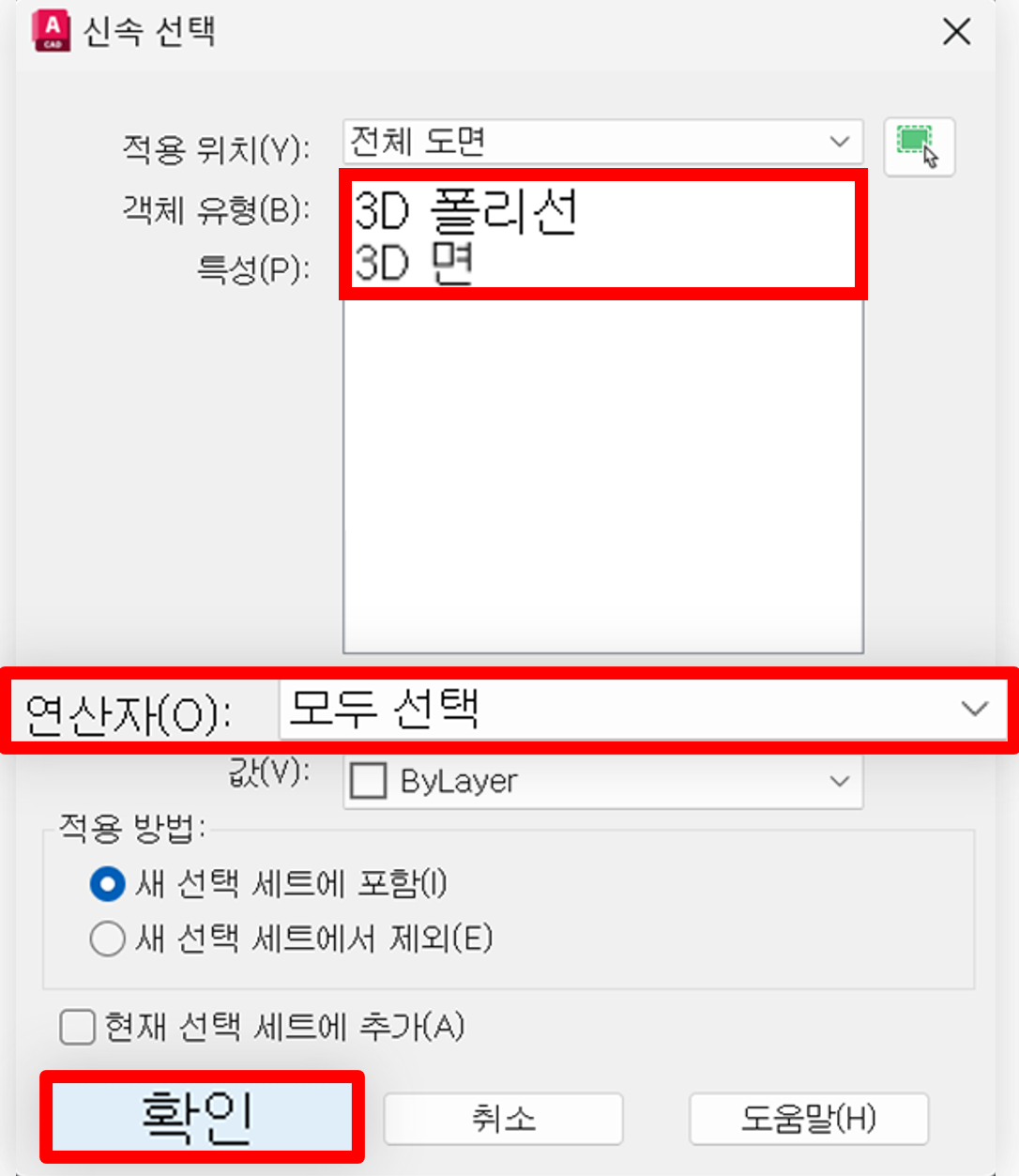

치수 및 지시선	곡선형 객체	3D 객체
독립적인 축척을 갖고 있어 오류 발생 가능성이 있습니다. Annotative 속성 활성화 또는 삭제를 권장합니다.	작성된 도면 영역보다 오버된 중심점으로 인해 오류 발생 가능성이 있습니다. 중심점 수정 또는 삭제를 권장합니다.	z값이 입력된 경우, 플랫폼에 업로드는 가능하나 표시되지 않을 수 있습니다. z값을 0으로 수정 또는 삭제를 권장합니다.

▎도면 용량 감소 방법

불필요한 더미 데이터는 파일을 무겁게 만드는 원인이며, 해당 객체의 삭제 후 도면 청소를 권장합니다.

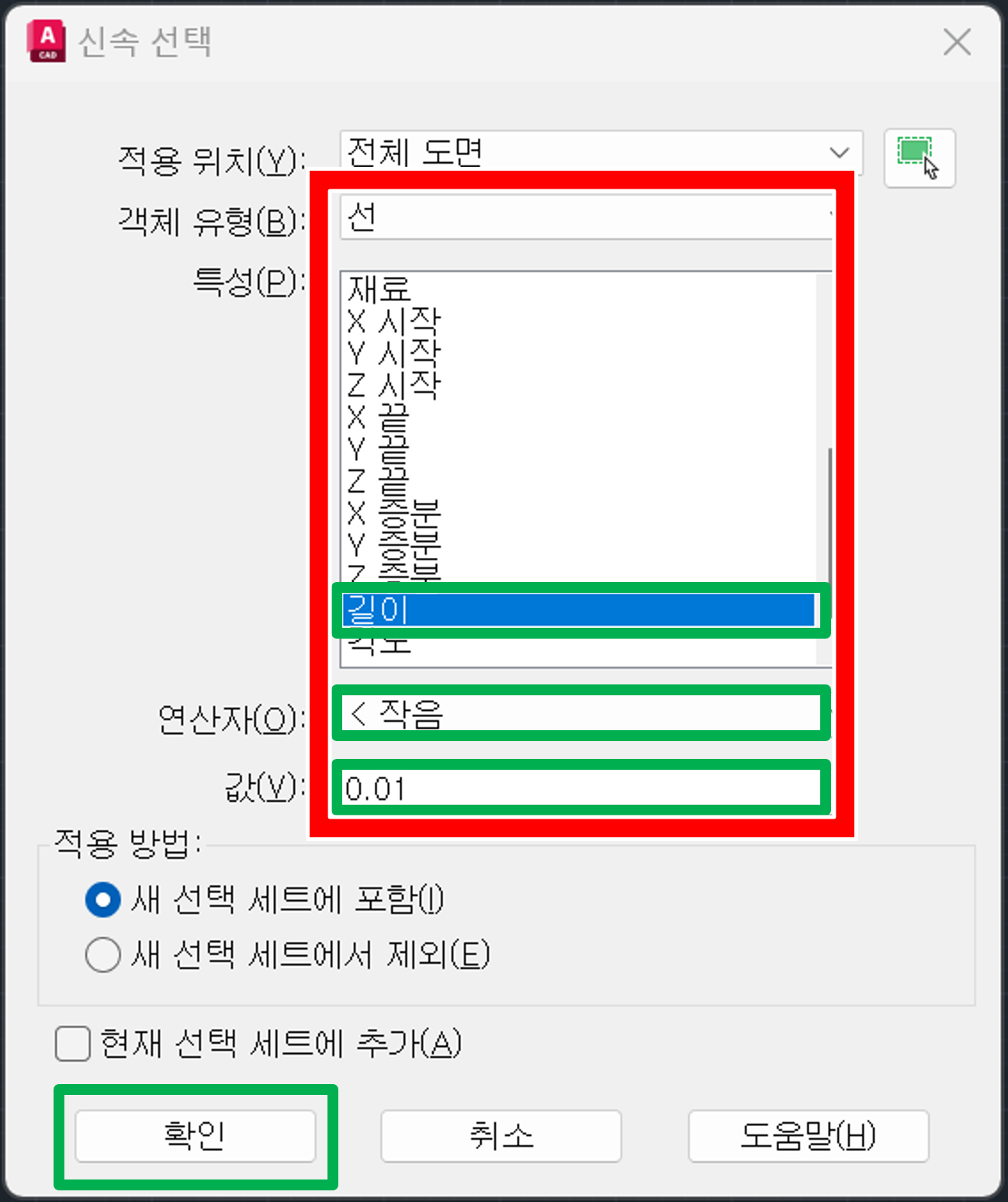

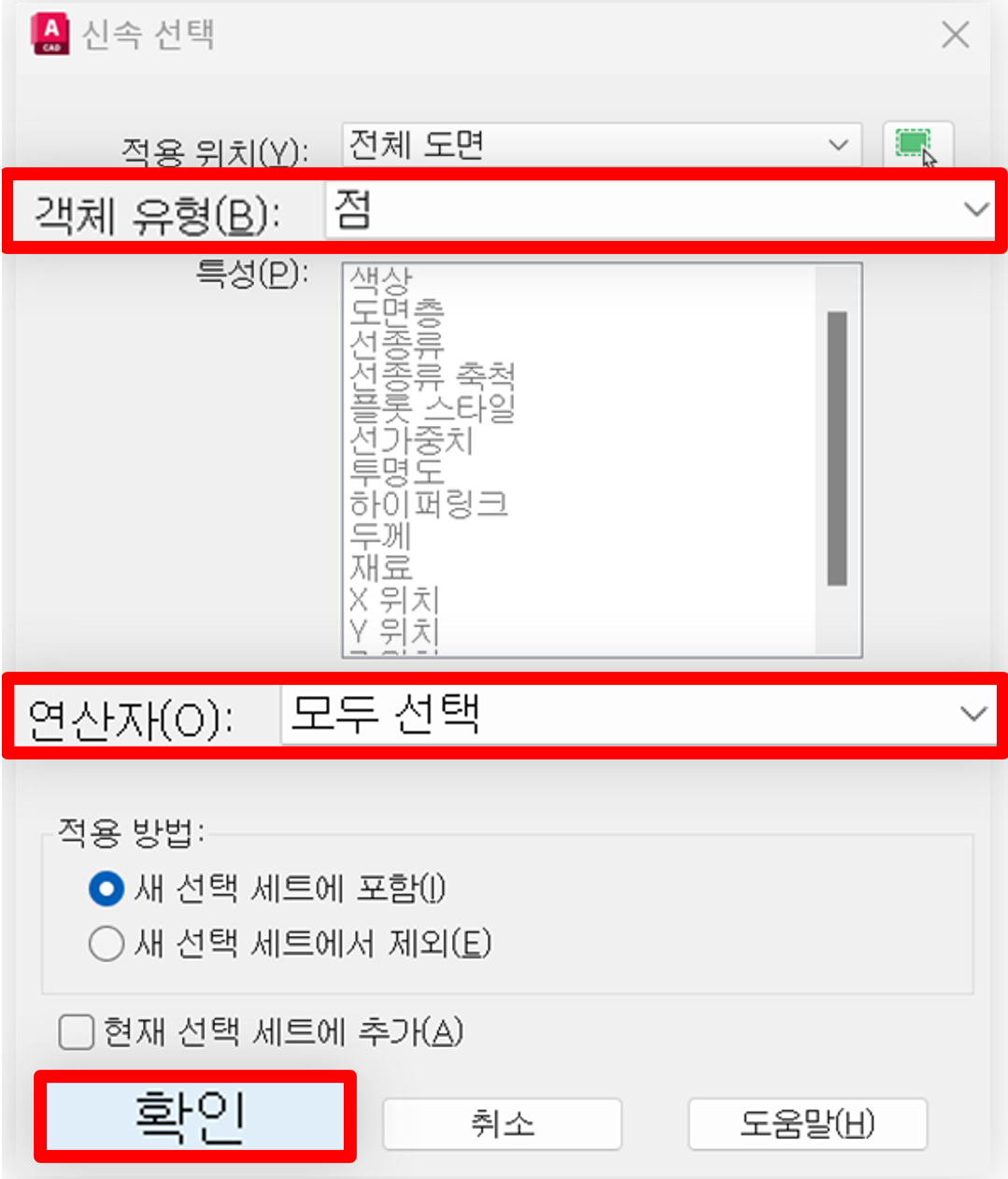

0.01보다 짧은 선분 객체 삭제	점 객체 삭제
0.01보다 짧은 선, 폴리선 등의 선분 객체를 삭제하면 파일 용량이 줄어듭니다. QS 명령어 입력 → 객체 유형(B) : 선(혹은 폴리선), 특성(P) : 길이, 연산자(O) : <작음, 값(Y) : 0.01선택 → 확인 클릭 → 선택한 객체가 표시되면 E 명령어 입력 → 엔터	불필요한 점 객체를 삭제하면 파일 용량이 줄어듭니다. QS 명령어 입력 → 객체 유형(B) : 점, 연산자(O) : 모두 선택 → 확인 클릭 → 선택한 객체가 표시되면 E 명령어 입력 → 엔터

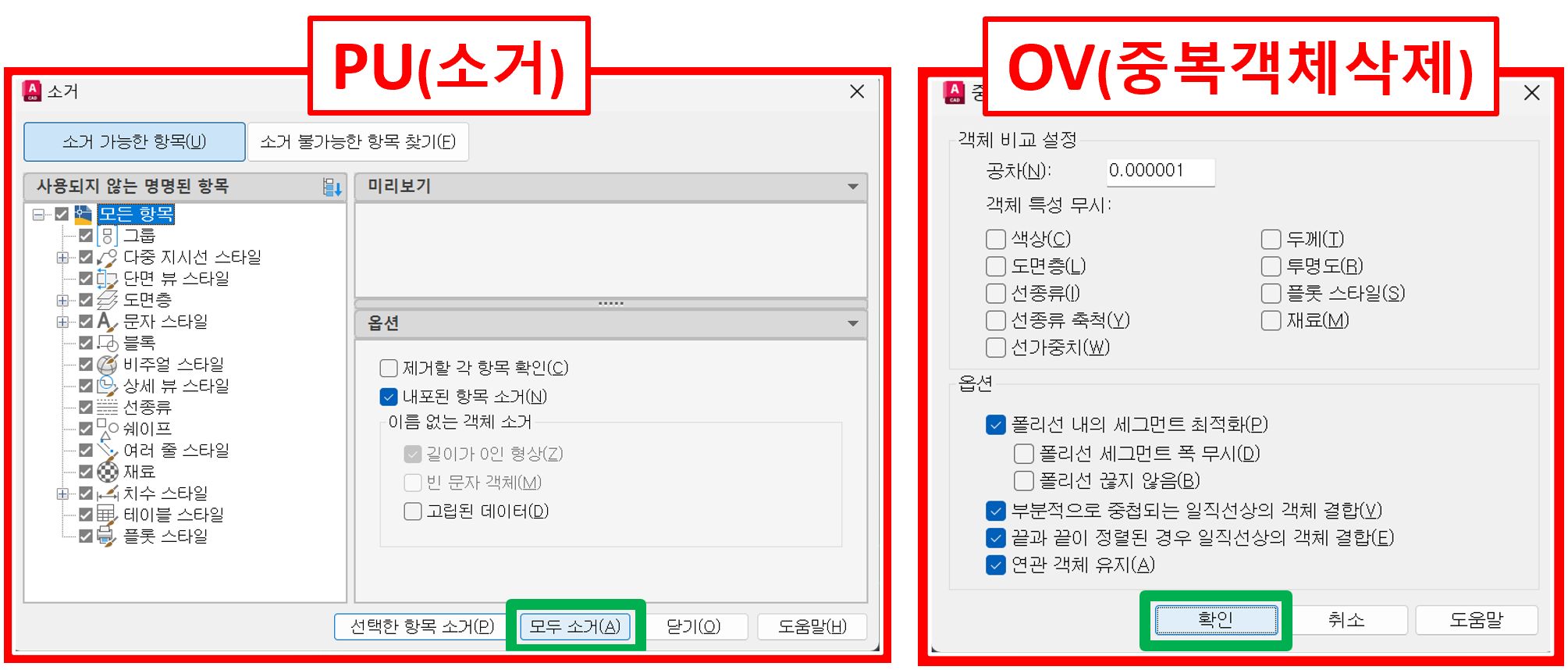

PURGE, OVERKILL 사용

더미 데이터를 및 중복 객체를 삭제하여 파일 용량을 줄일 수 있습니다.
PURGE 사용법: PU 명령어 입력 → 모두 소거(A) 클릭 → 소거할 항목이 남지 않을 때까지 반복
OVERKILL 사용법: OV 명령어 입력 → 확인 클릭

⚠️ 도면이 업로드 되지 않거나 파일 크기가 100MB를 초과하는 경우, 플랫폼 우측 하단의 채널톡을 통해 문의 바랍니다.
