1.1.1 드론

💡 건설현장의 시공 단계 및 프로젝트의 예산 상황에 따라 드론 구매에 대한 스펙과 구매 가능 가격 범위가 다를 수 있습니다. 이러한 현장에서의 다양한 니즈를 반영하여 쉽고 저렴하게 드론을 활용하여 현장을 디지털화 할 수 있도록 메이사 플랫폼에서는 다양한 커머셜 드론 데이터의 연동 및 업로드를 지원하고 있습니다.

메이사 플랫폼은 다양한 드론 제조사의 데이터를 연동할 수 있는 유연한 구조를 갖추고 있습니다. 이를 통해, 현장 상황에 맞는 드론을 선택하여 손쉽게 드론 데이터를 수집하고 업로드할 수 있습니다.

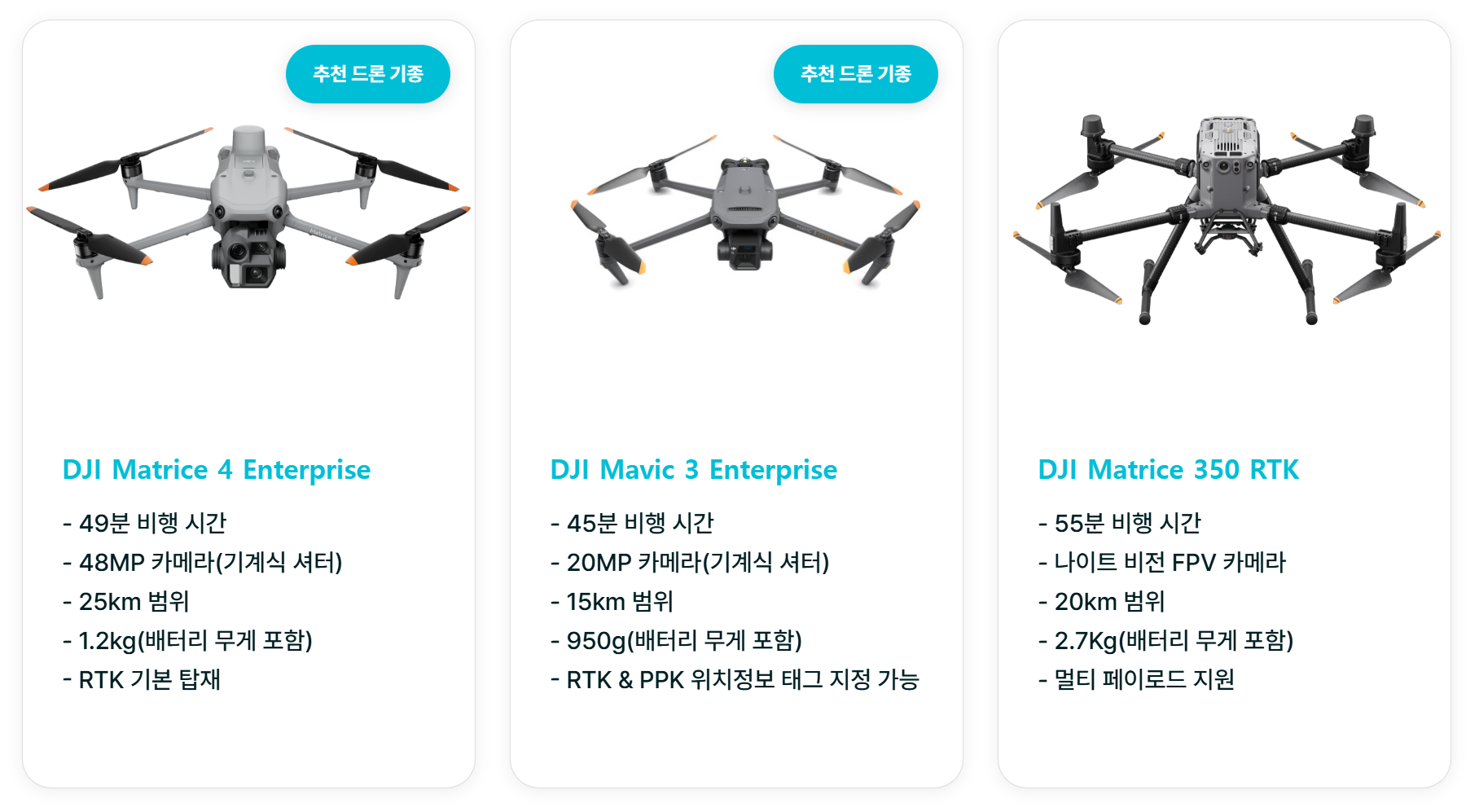

메이사 지원 드론 타입

아래 드론들은 메이사에서 지원하는 드론이며, 항목에 없는 드론도 메이사 플랫폼 이용이 가능합니다!
자세한 드론 문의사항은 02-883-2140으로 부탁드립니다.

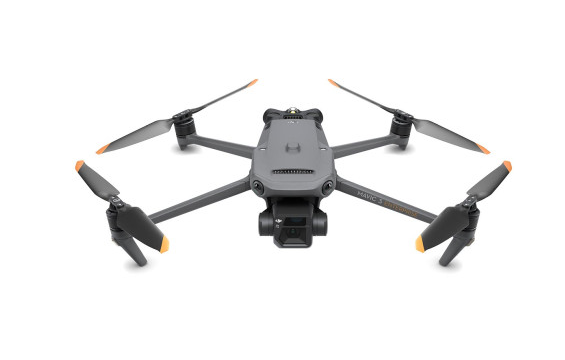

• DJI Mavic 3 Enterprise

  • 드론 비행 초보자에게 추천
  • 중소형 규모 현장에 활용
  • 45분 비행 시간
  • 20MP 카메라(기계식 셔터)
  • 15km 범위
  • 950g(베터리 무게 포함)
  • RTK & PPK 위치정보 태그 지정 가능

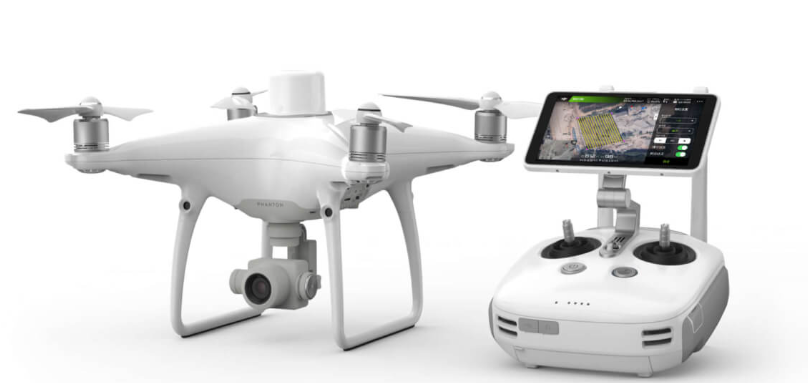

• DJI Phantom 4 RTK

  • 드론 비행 초보자에게 추천
  • 중소형 규모 현장에 활용
  • 30분 비행 시간
  • 20MP 카메라
  • 7km 범위
  • 1391g(베터리 무게 포함)
  • RTK & PPK 위치정보 태그 지정 가능

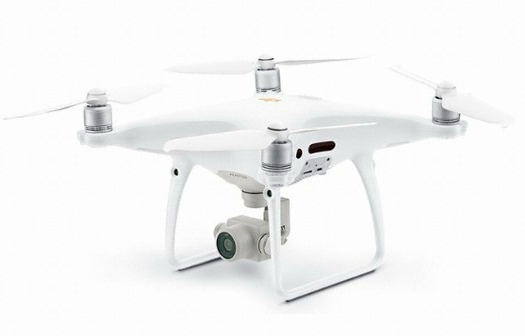

• DJI Phantom 4 Pro V2.0 (양호)

  • 드론 비행 초보자에게 추천
  • 중소형 규모 현장에 활용
  • 30분 비행 시간
  • 20MP 카메라(기계식 셔터)
  • 7km 범위

데이터 처리 및 유의사항

드론 데이터를 활용하기 위해서는 다음과 같은 유의사항을 확인해야 합니다.

💡 이미지 형식 드론 데이터를 활용하기 위해서는 모든 이미지가 JPG 형식이어야 합니다. 다른 형식의 이미지는 처리되지 않을 수 있습니다.

GPS EXIF 데이터 이미지는 GPS EXIF 데이터에 위도, 경도 및 고도를 가져야 합니다. GPS EXIF 데이터는 이미지를 촬영한 위치 정보를 담고 있습니다. GPS EXIF 데이터가 없는 이미지는 처리되지 않을 수 있습니다.

이미지 수 이미지는 30개 이상이 있어야 합니다. 이미지 수가 적으면 정확한 3D 모델을 생성하기 어려울 수 있습니다.

중첩도 이미지의 중첩도는 SIDE OVERLAP 80%, FRONT OVERLAP 80%를 권장합니다. 중첩도는 이미지가 서로 겹치는 정도를 나타냅니다. 중첩도가 높을수록 정확한 3D 모델을 생성할 수 있습니다.

지원되는 카메라 및 센서 카메라 및 카메라 센서 등 GPS정보가 담긴 JPG형식에 사진이면 상관없습니다.

참고사항

• 이미지에서 GPS EXIF 데이터를 확인하는 방법:
  • 플랫폼에 이미지를 업로드 하였을 때 위성사진 상에 이미지가 표시가 됩니다.
  • “QGIS” 라는 프로그램을 설치한 후 사진을 드래그 하여 가져오면 사진에 대한 속성을 확인 할 수 있으며 거기서 데이터를 확인할 수 있습니다.
  • 사진 데이터를 확인하는 방법중 http://metadata2go.com 에 들어가서 사진을 드래그 하여 확인할 수 있습니다.
• 중첩도 추가 설명
  • SIDE OVERLAP(권장 설정: 80%)
    비행 경로의 간격과 개수를 조정합니다. 중복도가 높을수록 경로와 경로 사이의 사진들이 더 많이 겹쳐져 정확도가 높아집니다.
  • FRONT OVERLAP(권장 설정: 80%)
    전진하면서 촬영하는 사진들의 수직 중복도를 조정합니다. 중복도가 높을수록 정확도가 높아지지만, 촬영 장수가 늘어나고 비행 시간이 길어질 수 있습니다.
  • 중첩도와 정확도
    중첩도는 이미지가 서로 겹치는 정도를 나타냅니다. 중첩도가 높을수록 이미지가 서로 더 많이 겹쳐져 정확도가 높아집니다. 하지만, 중첩도를 무작정 높이는 것은 좋지 않습니다. 중첩도가 너무 높으면 촬영 장수가 늘어나고 비행 시간이 길어져 비용과 시간이 증가할 수 있습니다. 또한, 중첩도가 높아도 사진 품질이 낮으면 정확도가 떨어질 수 있습니다.

지원되는 카메라 및 센서

• 카메라 및 카메라 센서 등 GPS정보가 담긴 JPG형식에 사진이면 상관없습니다.

드론 조작법

☝ 드론은 컨트롤러(조종기)의 스틱과 버튼을 사용하여 조작합니다. 일반적으로 모든 드론은 기본적인 조작 방법이 동일합니다. 별도의 모드 셋팅이 없는한 동일하다고 가정하고 기본적인 조작 방법은 다음과 같습니다.

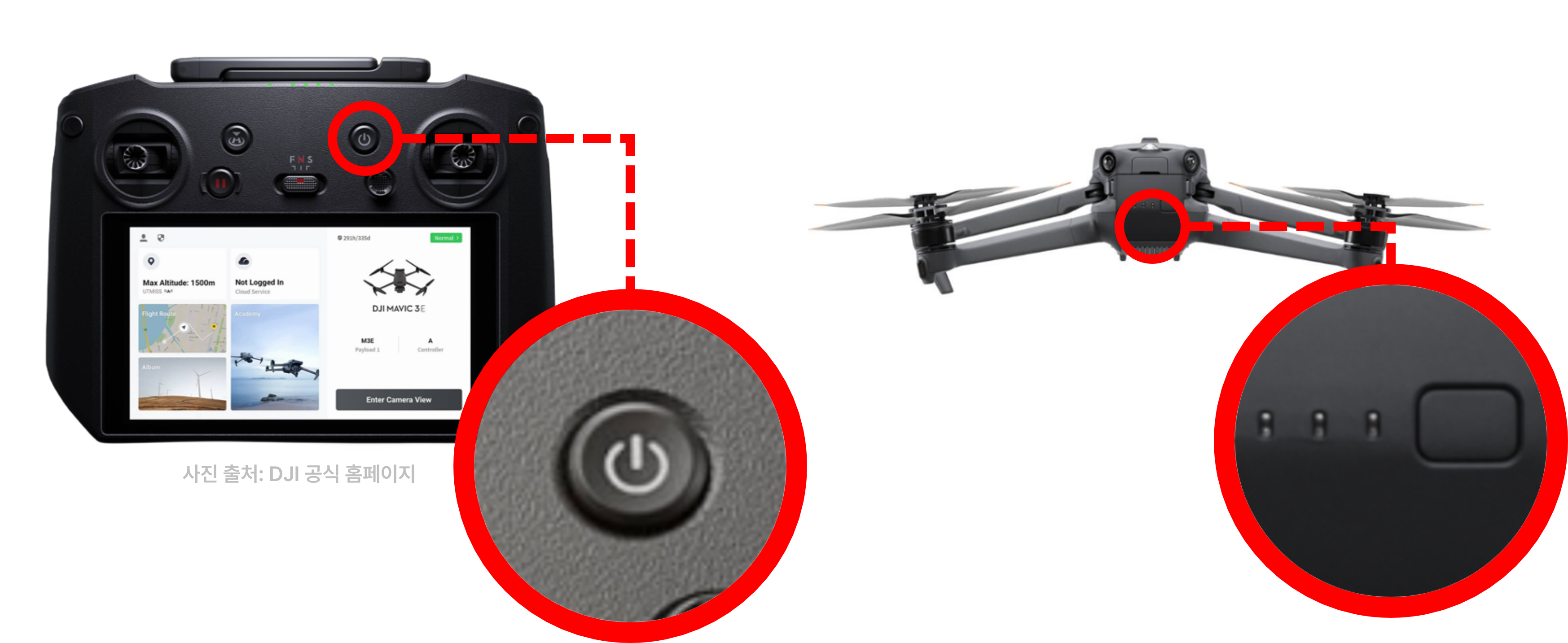

1. 전원 켜기

• a. 드론에 결합된 배터리의 전원을 켜줍니다. (짧게 한번+길게 꾹 누르는 방식)

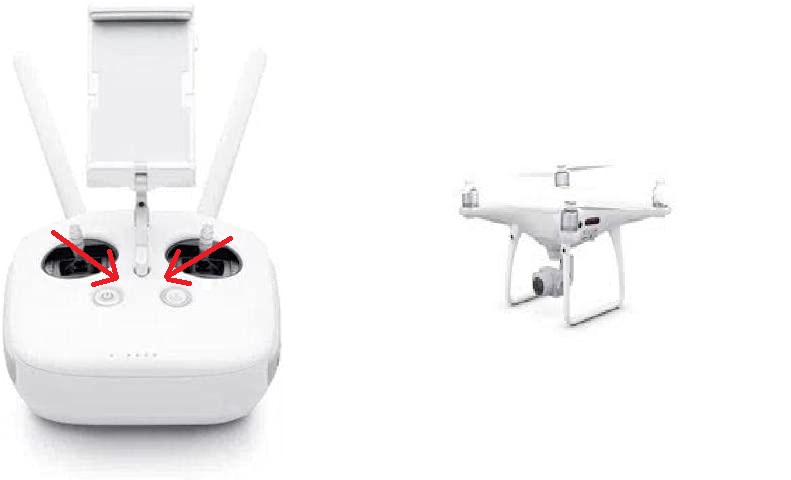

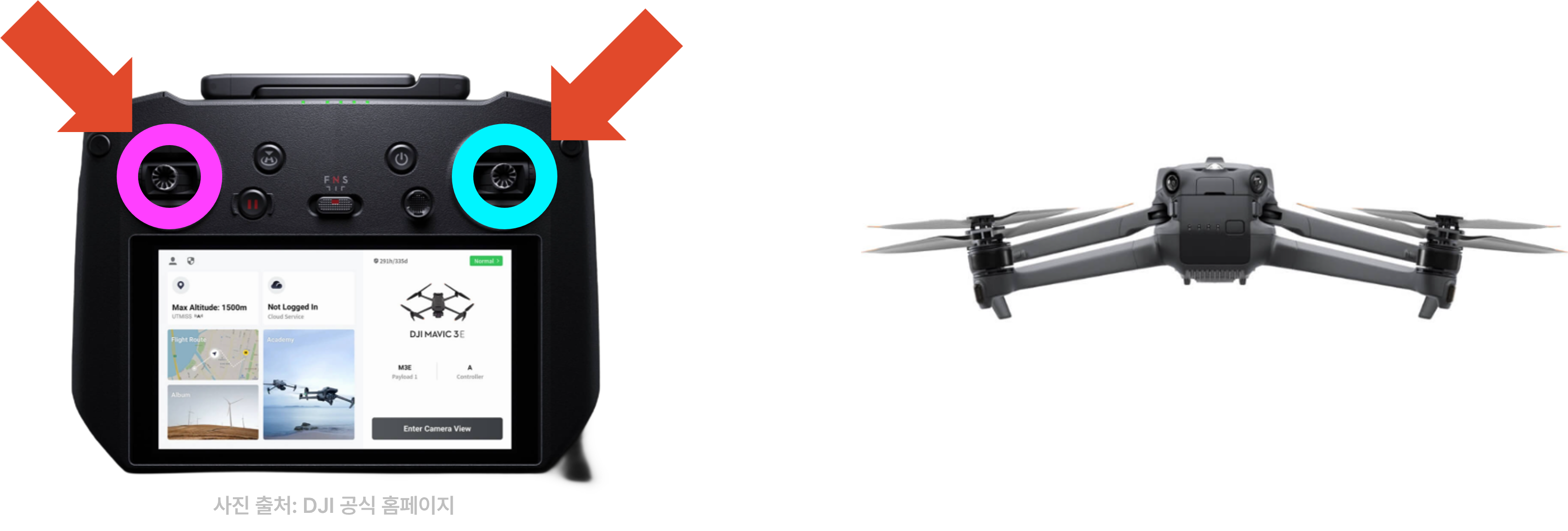

• b. 컨트롤러의 양쪽 조이스틱을 안쪽(좌측은 우측하단, 우측은 좌측 하단)으로 당겨주면 시동이 걸립니다.

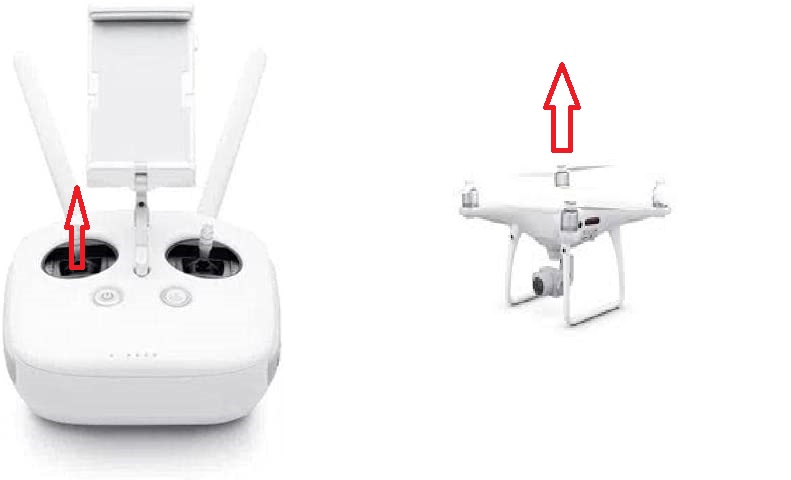

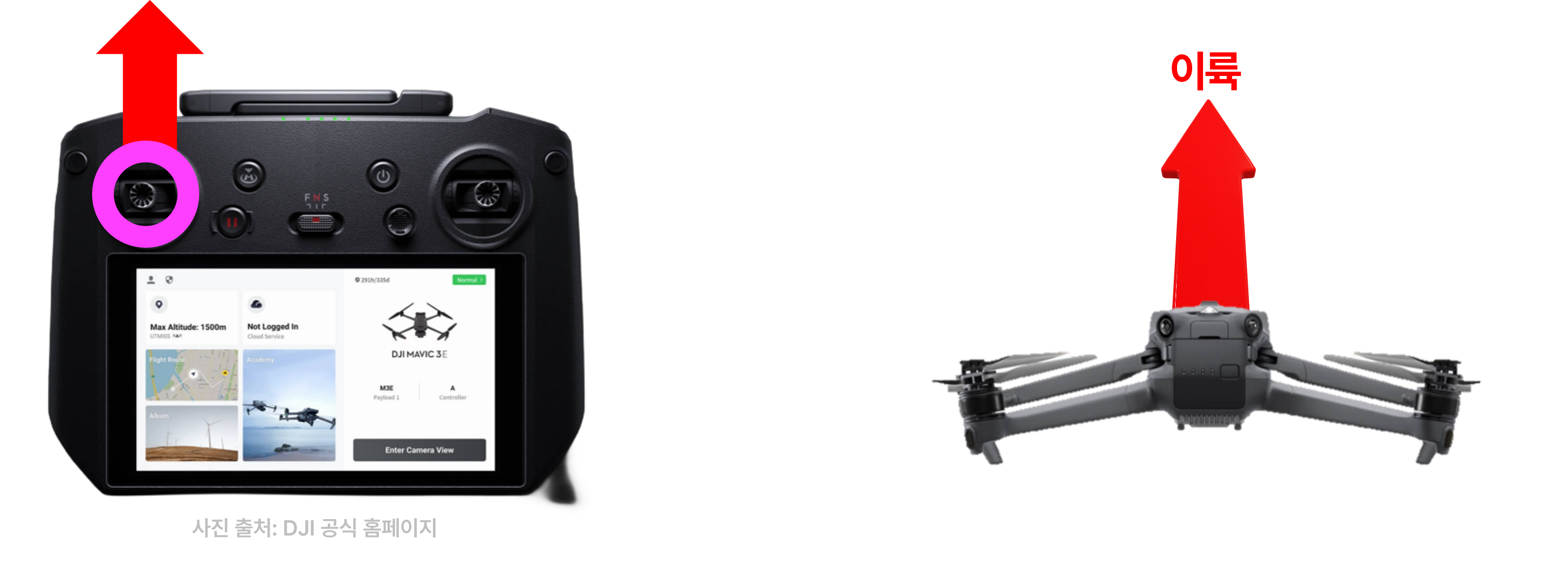

2. 이륙

• 좌측 조이스틱을 위로 올려 상승 시켜줍니다.

•

•

3. 비행

• 좌측 조이스틱과 우측 조이스틱을 사용하여 드론을 원하는 방향으로 이동합니다.

4. 착륙

• 좌측 조이스틱을 아래로 내리면서 가속/감속 버튼을 사용하여 드론을 하강시킵니다.

• 조이스틱 조작 세부내용

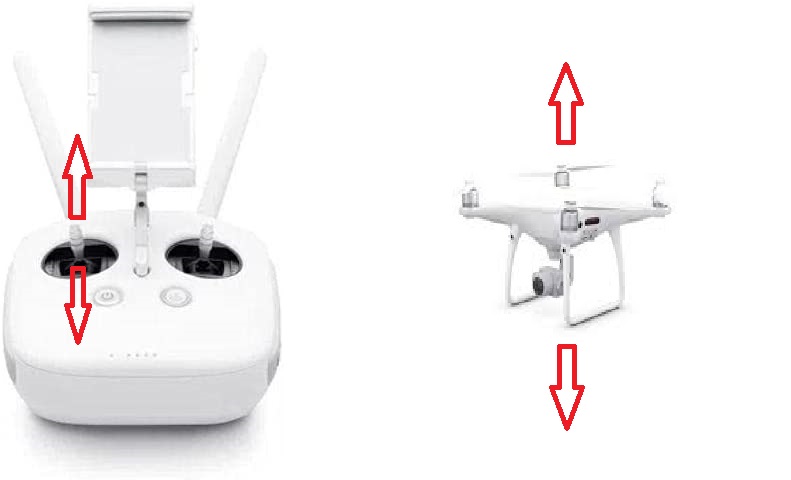

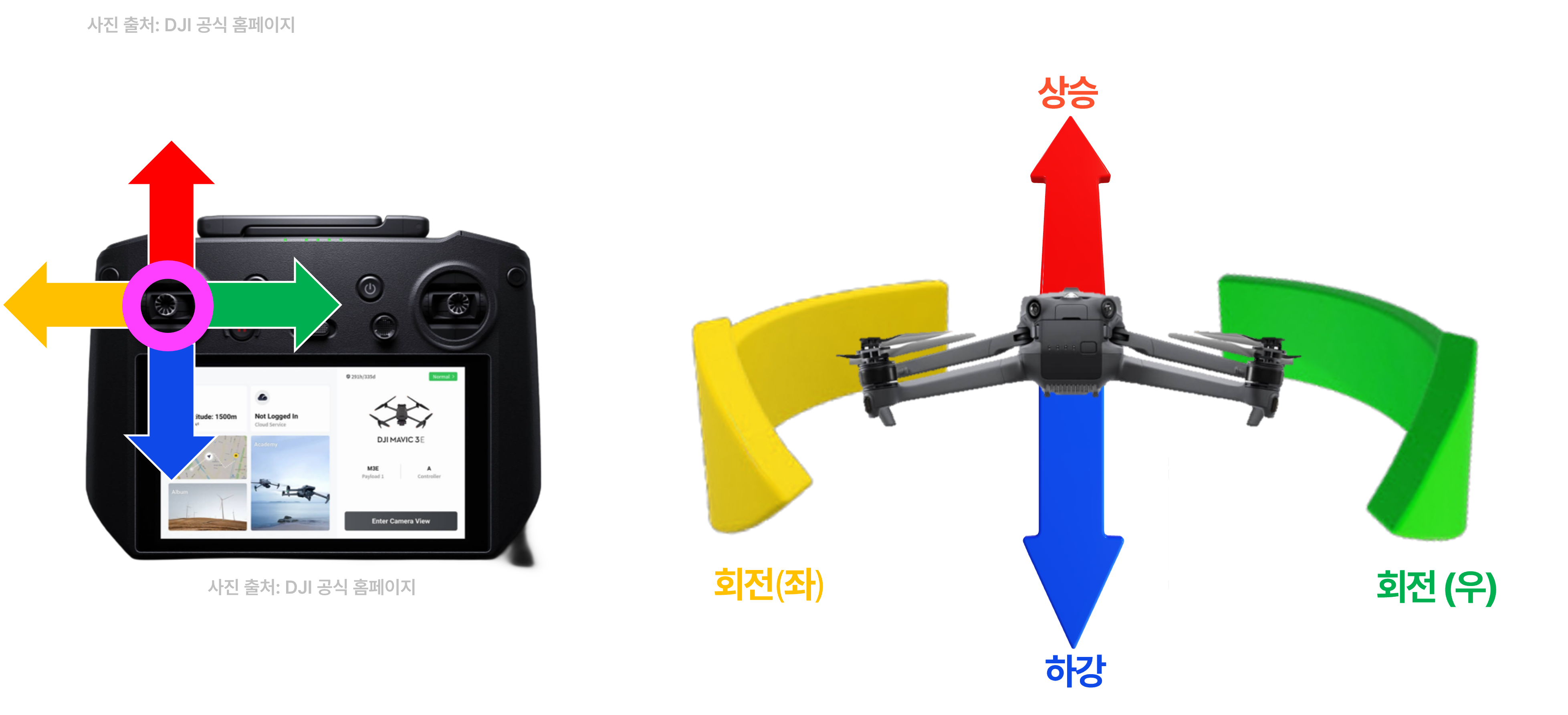

  • 좌측 조이스틱
    • 상,하단: 드론 기체의 상승, 하강

•

•

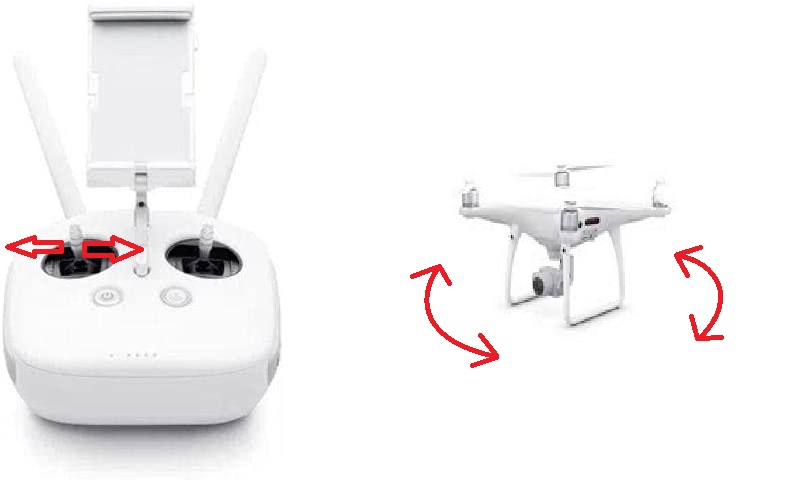

  • • 좌, 우: 드론 기체의 좌우 회전

•

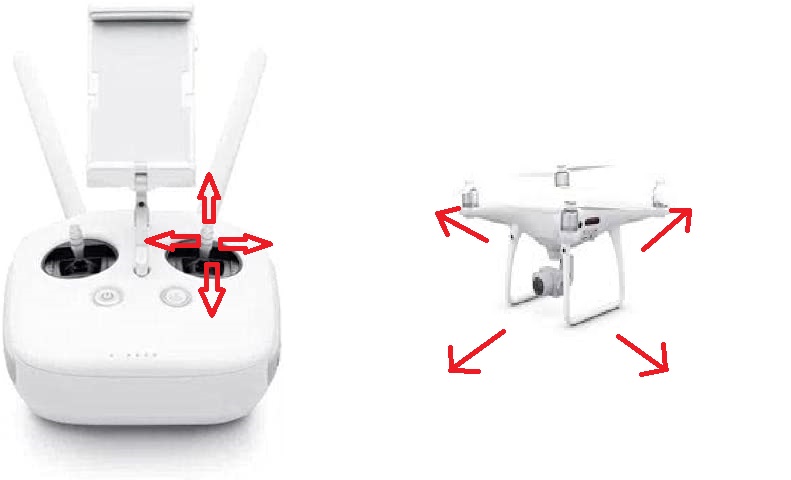

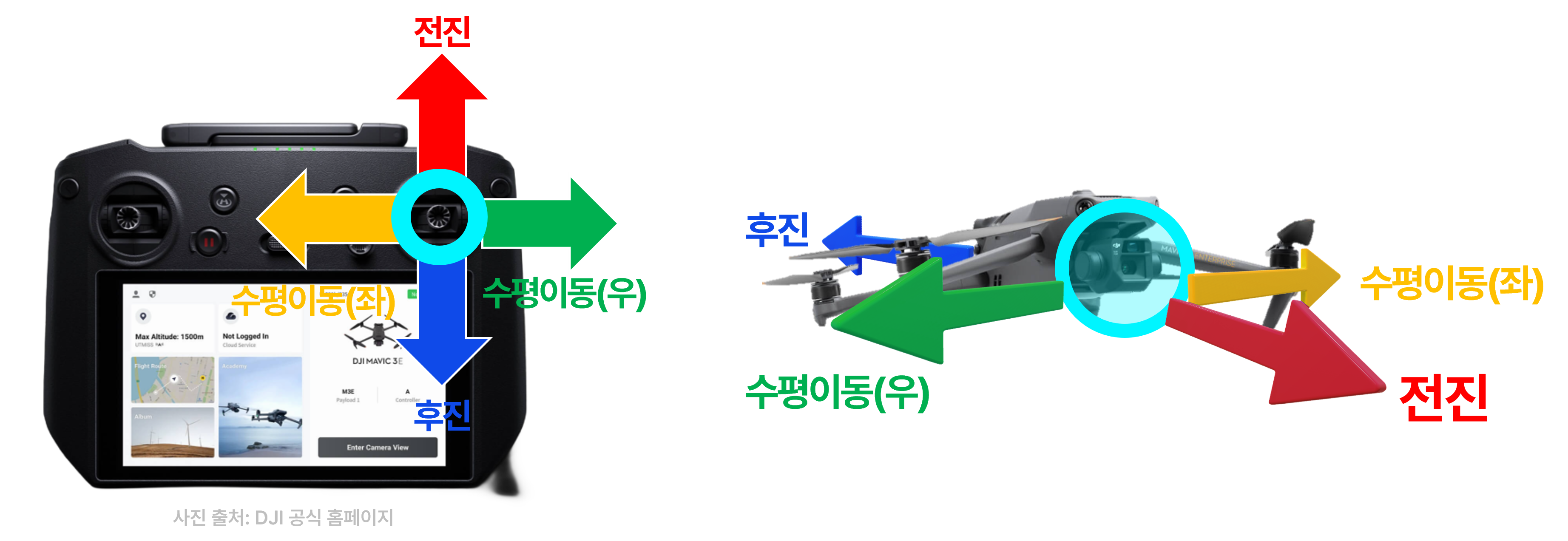

  • 우측 조이스틱
    • 드론 기체의 방향 이동

•

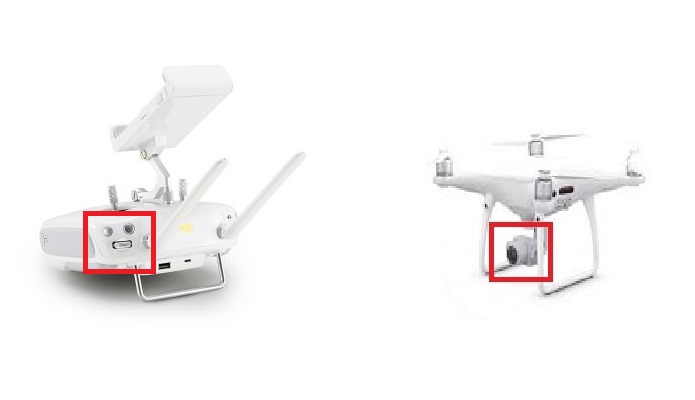

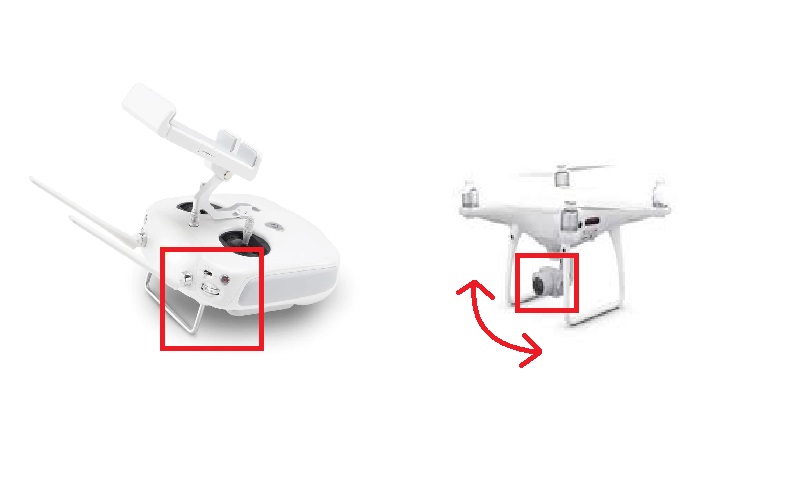

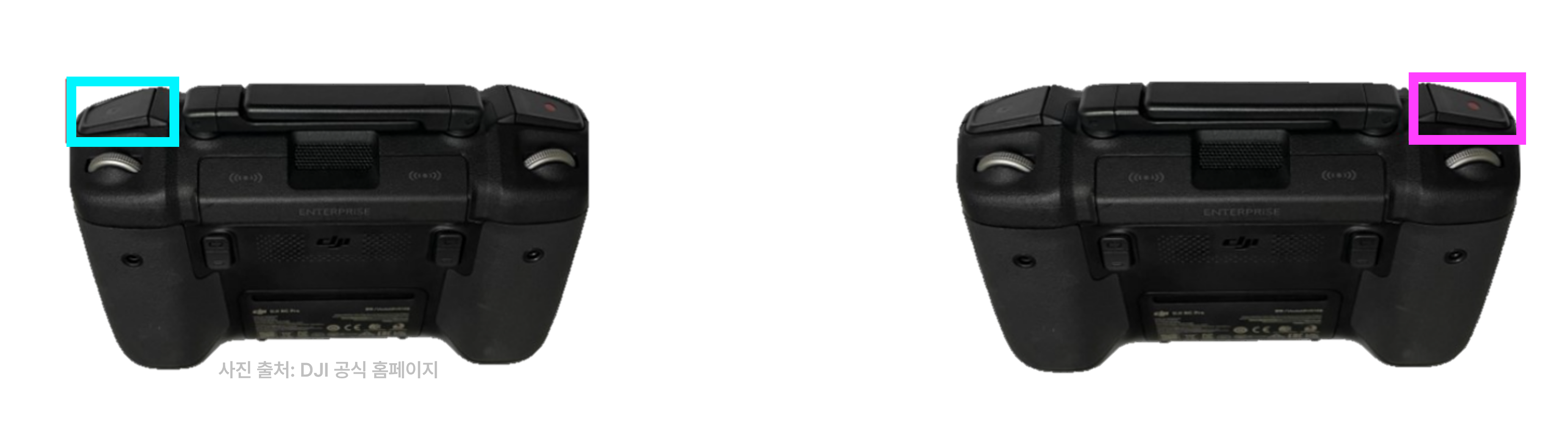

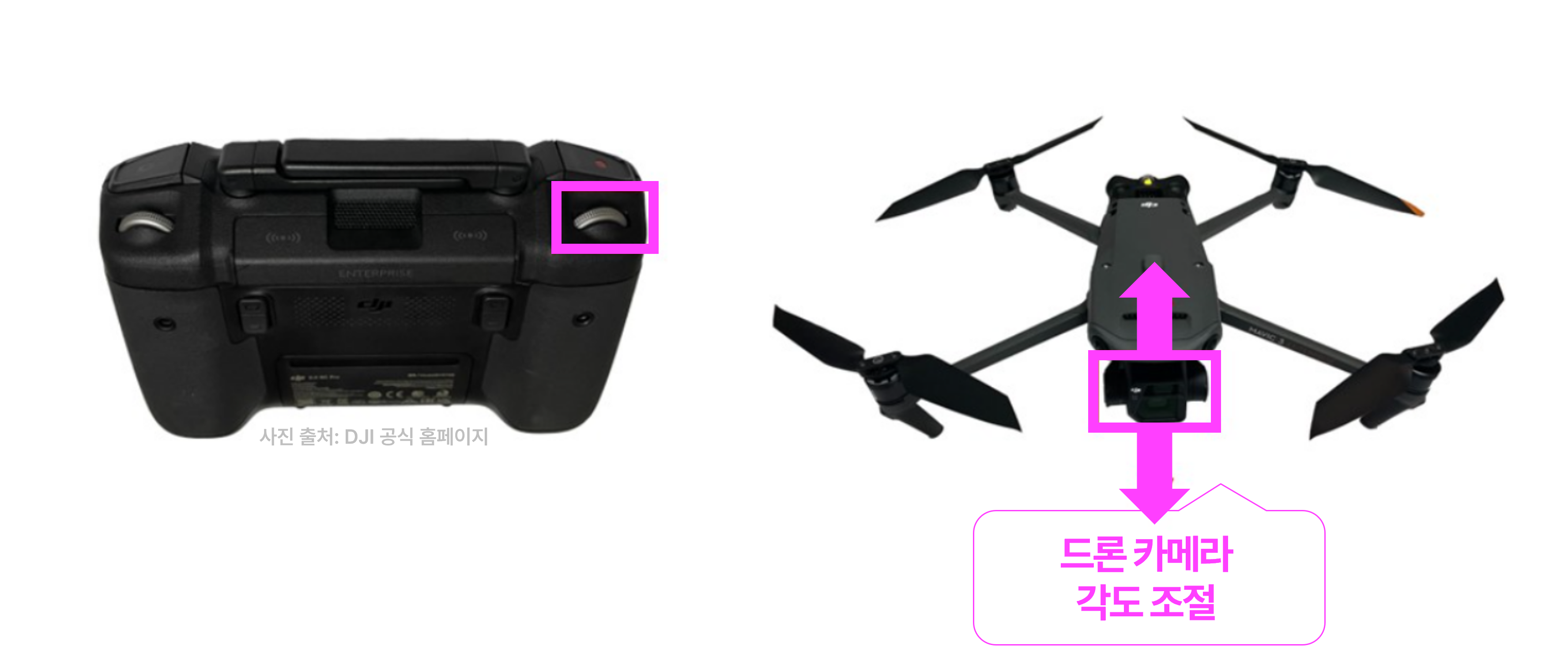

  • 좌측 상단 다이얼
    • 카메라 각도

•

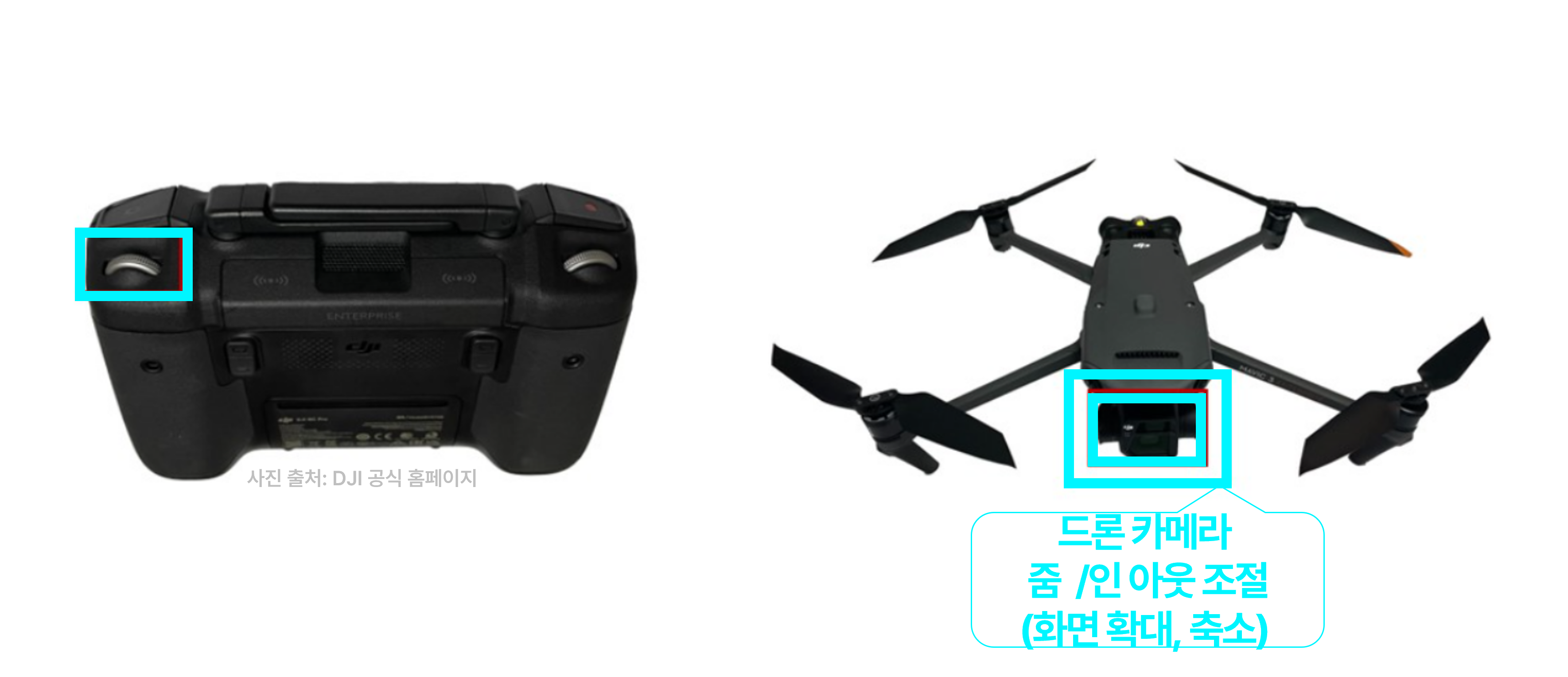

  • 우측 상단 다이얼
    • 카메라 줌인/줌아웃

•

• 주의 사항
  • 안전한 장소에서 비행합니다. 인적이 없는 장소에서 비행하고, 다른 사람과 장애물이 없는지 확인합니다.
  • 시야 확보를 합니다. 드론을 조작할 때는 항상 주변을 주시하고, 시야 확보가 어려운 환경에서는 비행을 자제합니다.
  • 날씨를 확인합니다. 강풍이나 비, 눈이 내리는 날은 비행을 피합니다.
  • 충분한 연습 후 비행합니다. 드론을 처음 조작하는 경우, 안전한 장소에서 충분한 연습을 한 후 비행을 시작합니다.

• 추가 팁
  • 모드 셋팅: 드론에는 다양한 모드가 있습니다. 각 모드의 기능을 이해하고, 상황에 맞는 모드를 선택하면 보다 안전하고 효과적으로 드론을 조작할 수 있습니다.
  • 경로 셋팅: 수동비행 모드를 활용하여 촬영 대상이 되는 자율 경로 비행을 셋팅할 수 있습니다.
  • 드론 관리: 드론은 정기적으로 점검하고 관리해야 합니다. 배터리, 모터, 프로펠러 등 드론의 주요 부품을 주기적으로 점검하고, 필요에 따라 교체해야 합니다.
•
