2.4.3 면적도구

✅ 면적을 자유롭게 작성하여 해당 면적의 부피를 계산할 수 있고, 토공 진척 상황을 비교, 확인할 수 있습니다. 해당 기능의 활용으로 기존 현장 토공량 산출 방식에 비해 90% 이상의 시간과 비용을 절감이 가능합니다.

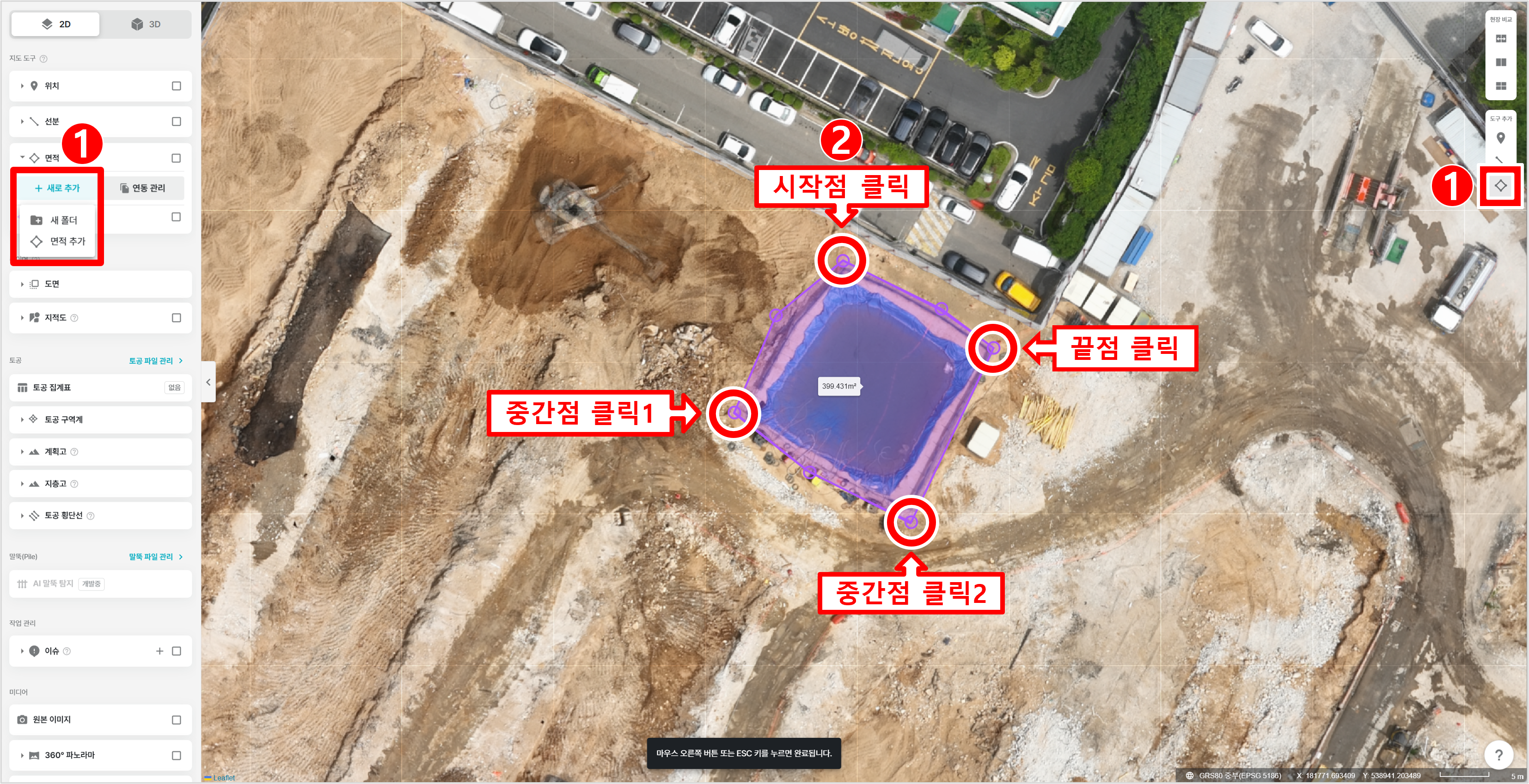

▎면적 추가

① 새로 추가 버튼을 클릭하면 면적 추가 옵션이 나타나며, 우측에 있는 면적 아이콘으로도 면적을 작성할 수 있습니다.
새 폴더 기능을 사용해 면적을 관리할 폴더를 생성할 수 있습니다.

② 원하는 지점을 클릭하면 면적 도구 시작 지점이 생성되며, 우클릭 또는 ESC 키를 눌러 면적 도구 생성을 완료할 수 있습니다.

면적 생성을 완료하기 전까지 마우스 좌클릭으로 여러 번 꼭지점을 추가할 수 있습니다.

• 면적 작성을 위해서는 최소 3개의 점이 필요합니다.
• 정확한 부피를 산출하려면 원하는 구역보다 약간 넓게 그리는 것이 좋습니다.

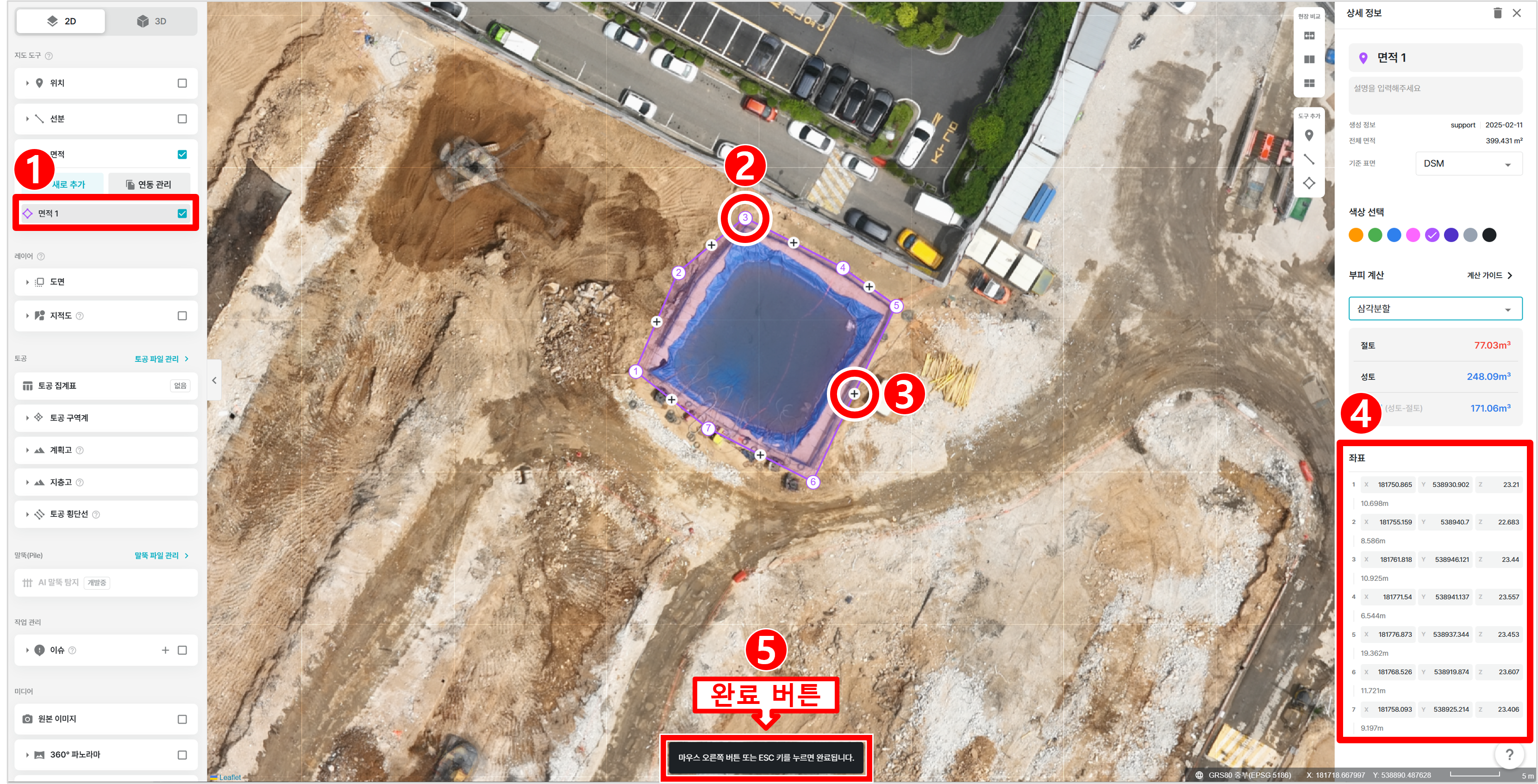

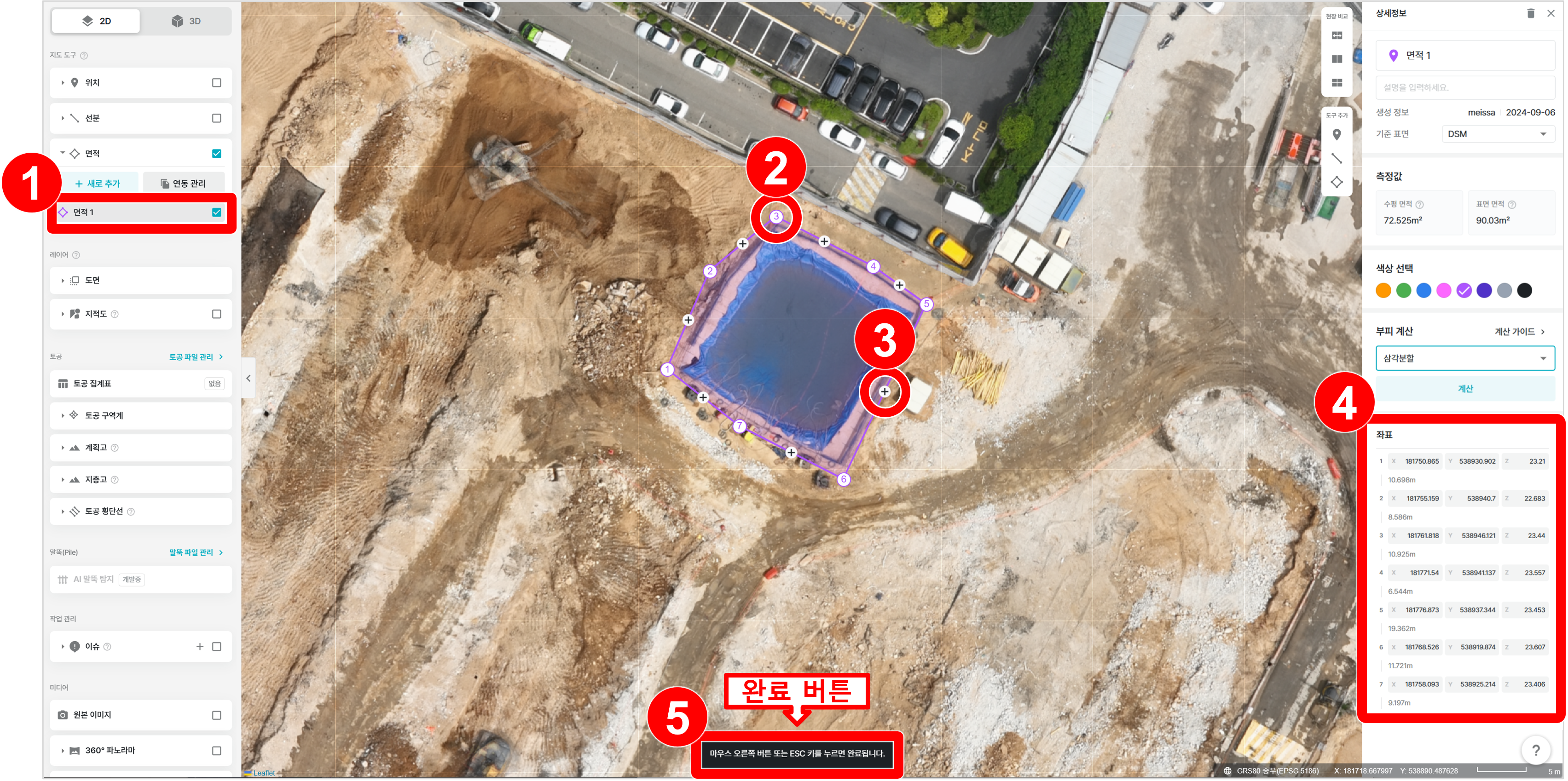

▎면적 수정 (면적 도구 이동)

① 수정을 원하는 면적 도구의 이름을 클릭합니다.

② 면적 도구의 꼭지점을 드래그 하면 해당 면적 도구의 꼭지점이 이동합니다.

③ 각 면의 + 버튼을 클릭하면 꼭지점을 추가할 수 있습니다.

④ 면적 도구의 각 꼭지점 좌표에 원하는 값을 입력하면 해당 위치로 꼭지점이 이동합니다.

⑤ 모든 수정을 완료한 후, 하단의 완료 버튼을 눌러 변경 사항을 저장합니다.

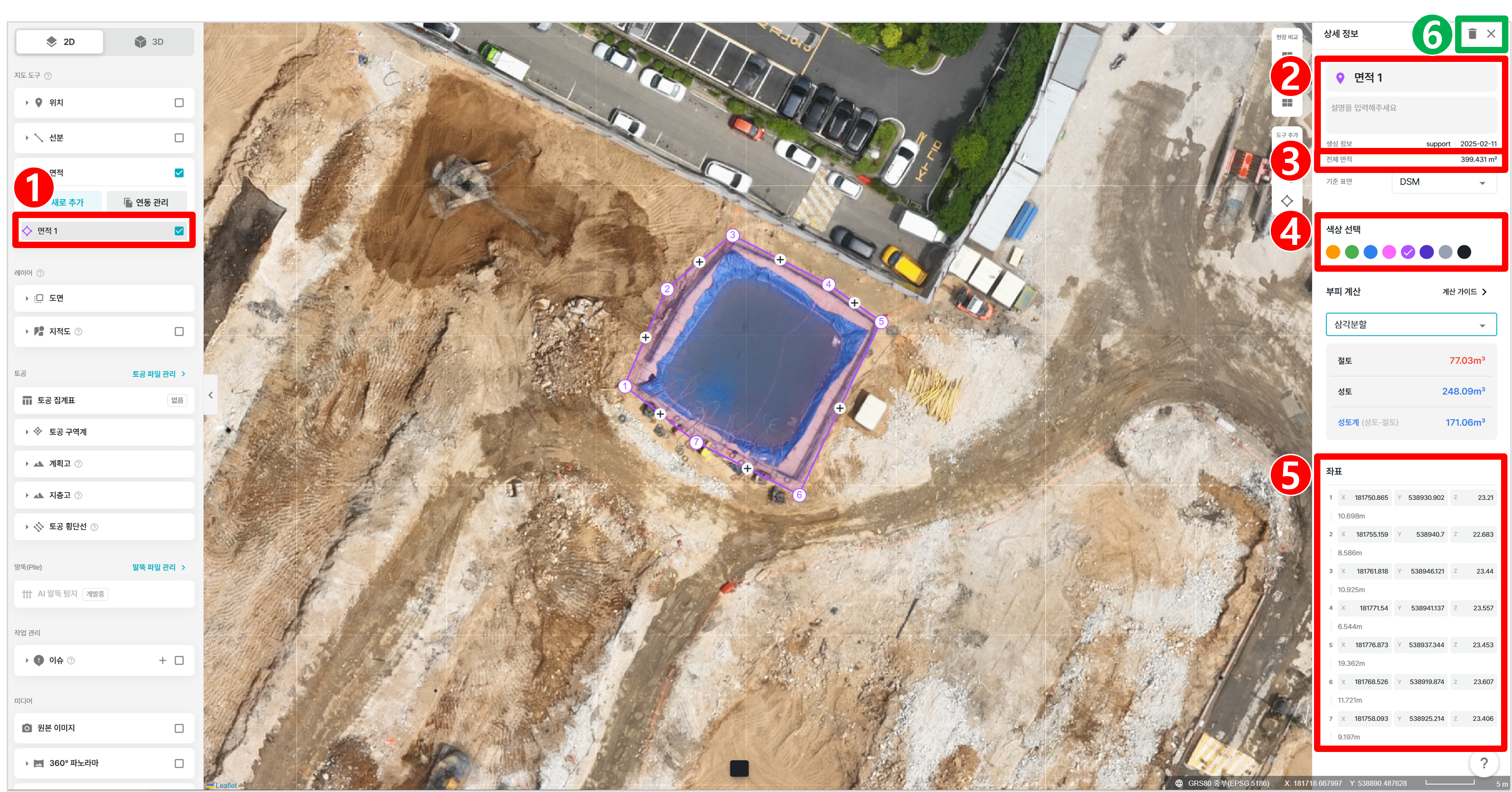

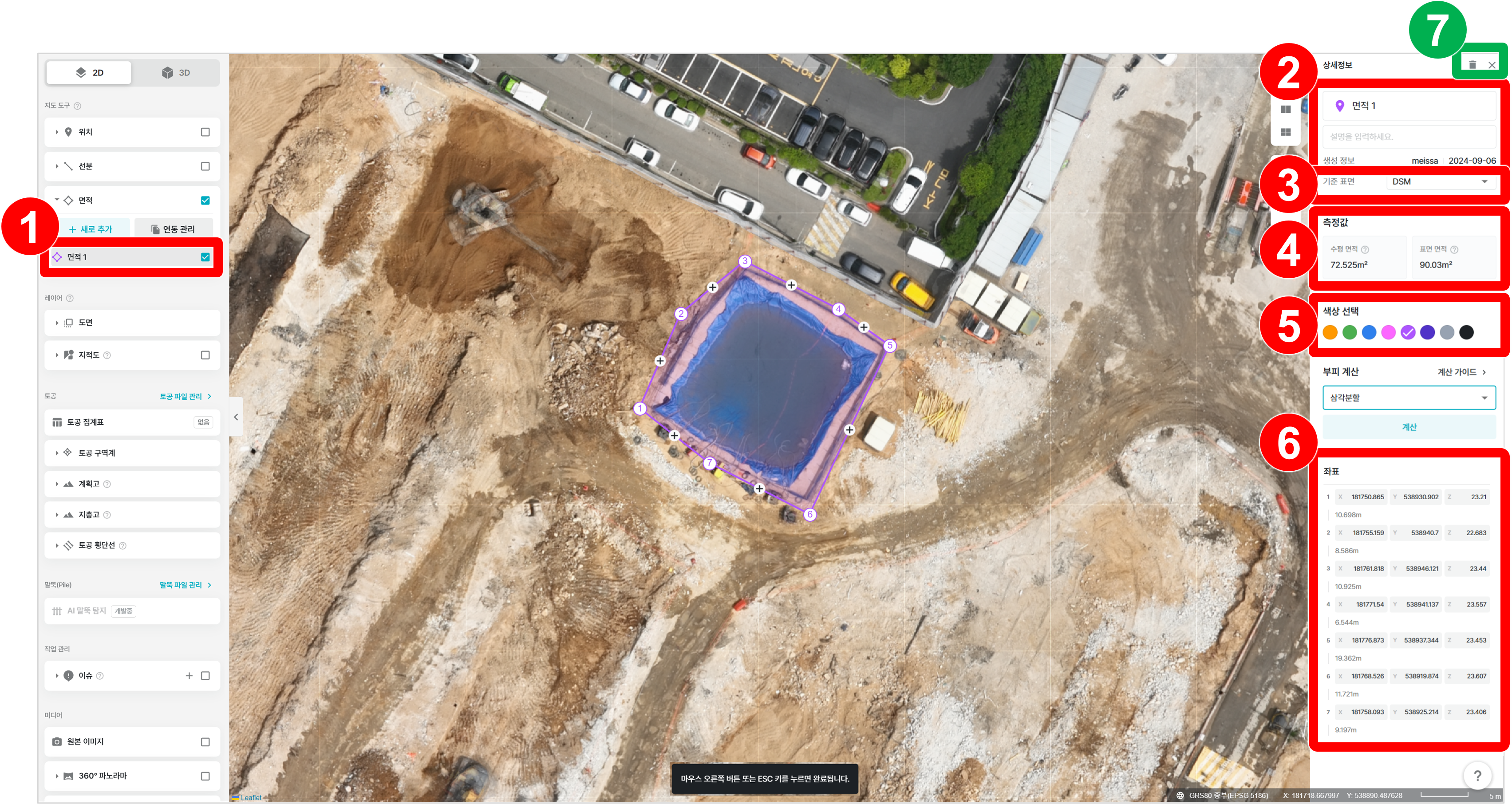

▎면적 정보 상세 확인

① 면적 도구의 이름을 클릭하면 해당 면적 도구의 상세 정보 탭이 우측에 활성화 됩니다.

② 면적 도구의 이름과 설명을 입력, 수정할 수 있으며 작성자 및 작성 일자를 확인할 수 있습니다.

③ 면적 도구의 전체 면적값을 확인할 수 있습니다.

④ 색상을 클릭하여 면적 도구의 색상을 변경할 수 있습니다.

⑤ 면적 도구 각 면의 길이와 꼭지점의 좌표를 확인할 수 있으며, 좌표 변경 시 해당 좌표로 면적 도구의 꼭지점이 이동합니다.

⑥휴지통 아이콘을 클릭하여 선분 도구를 삭제하고, X 아이콘을 클릭하여 상세 정보 탭을 닫을 수 있습니다.

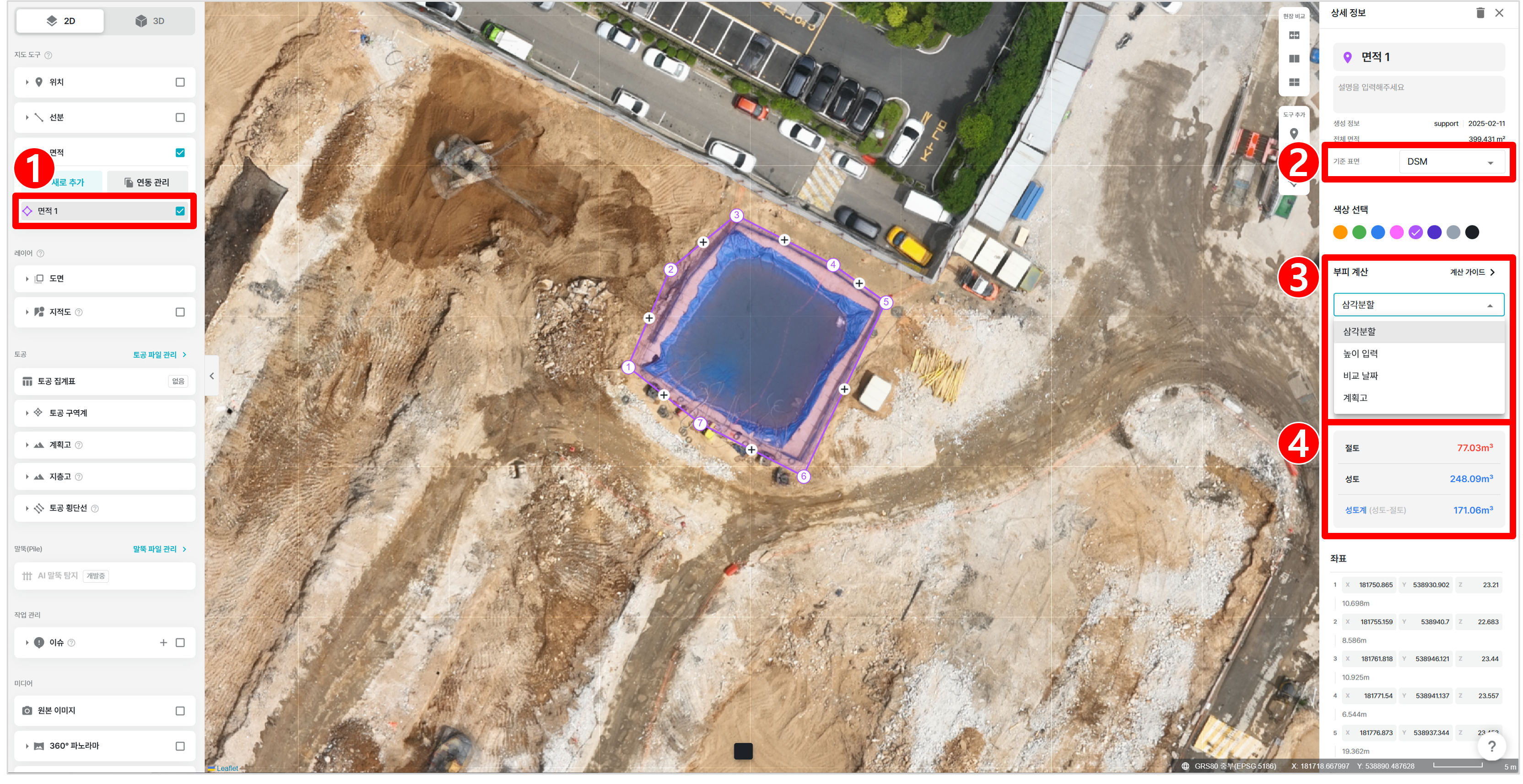

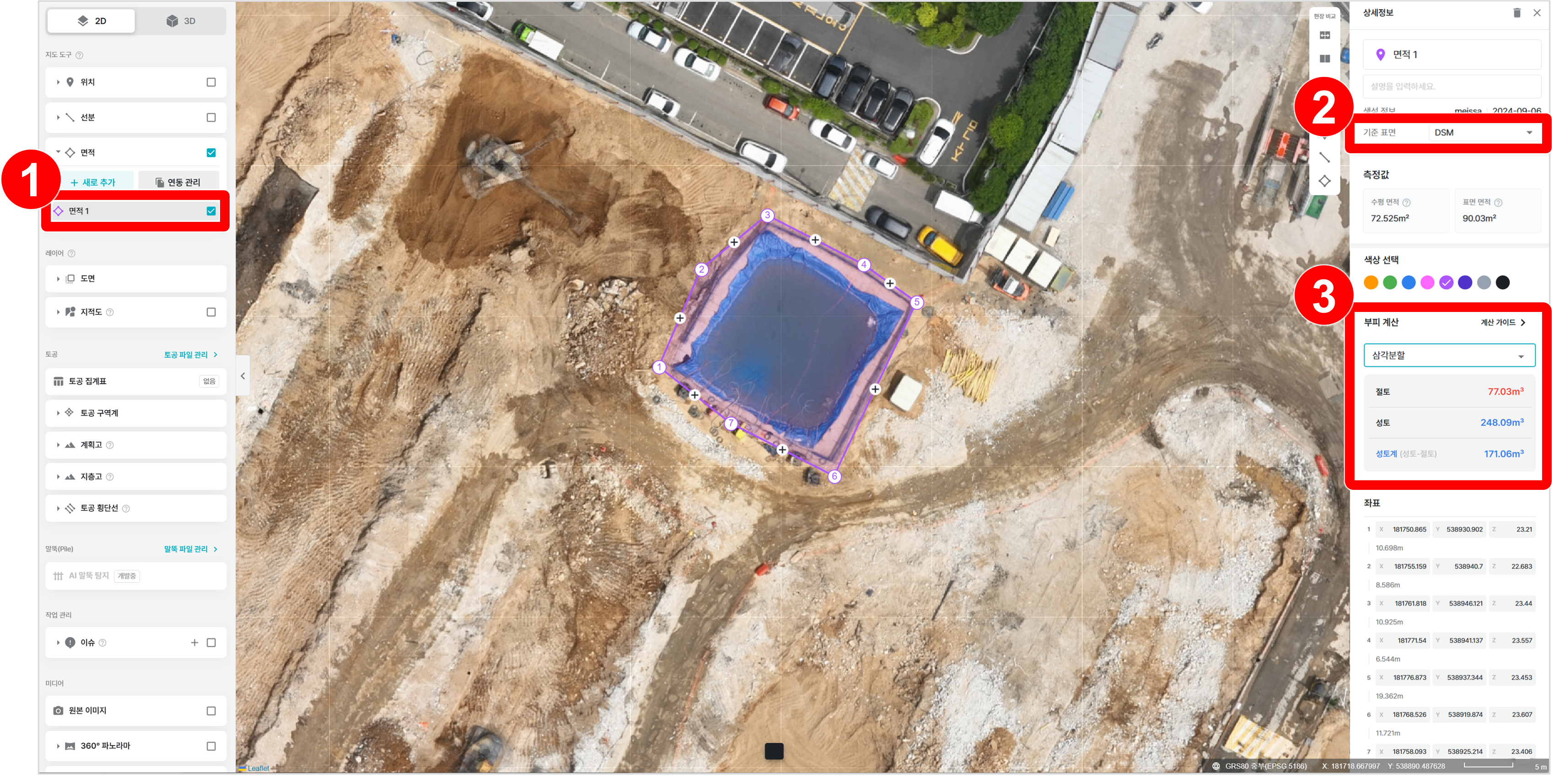

▎면적 부피 계산

① 면적 도구의 이름을 클릭하면 해당 면적 도구의 상세 정보 탭이 우측에 활성화 됩니다.

② DSM, DTM 중 하나를 선택하여 면적 도구의 기준 표면을 설정할 수 있습니다.
💡 DSM, DTM 관련 내용은 2.3.2 DEM(수치표고모델) 매뉴얼을 참고해주세요.

③ 삼각분할, 높이 입력, 비교 날짜, 계획고 총 4가지의 부피 계산 방식을 선택할 수 있습니다.

④ 선택한 부피 계산 방식으로 계산된 절토, 성토, 성토계 값을 확인할 수 있습니다.

ℹ️ [부피 계산 방식 안내]

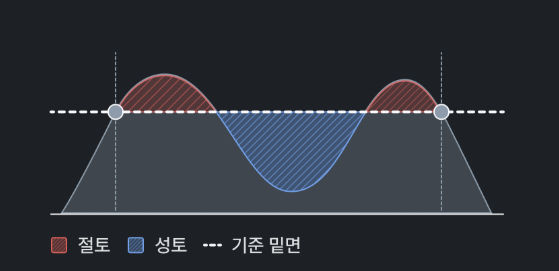

삼각 분할	높이 입력
사용자가 지정한 포인트를 이어 삼각망을 형성해 밑면으로 생성합니다. 이를 기준으로 위는 절토량, 아래는 성토량 입니다.	직접 입력한 고도를 기준으로 생성한 수평면이 기준 밑면입니다. 이 수평면을 기준으로 위는 절토량, 아래는 성토량입니다.

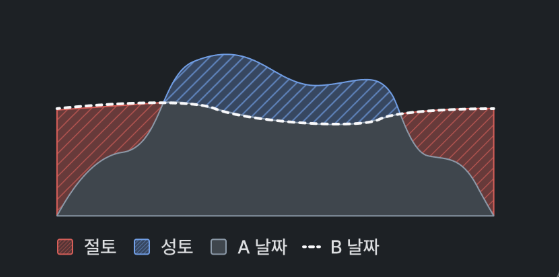

비교	계획고
서로 다른 두 날짜 사이의 체적 변화량을 계산합니다. B 날짜 대비 A 날짜의 절/성토량을 알 수 있습니다.	계획고와 현재 날짜의 고도를 비교해 절성토량을 계산합니다. 계획고를 기준으로 위는 절토량, 아래는 성토량입니다.

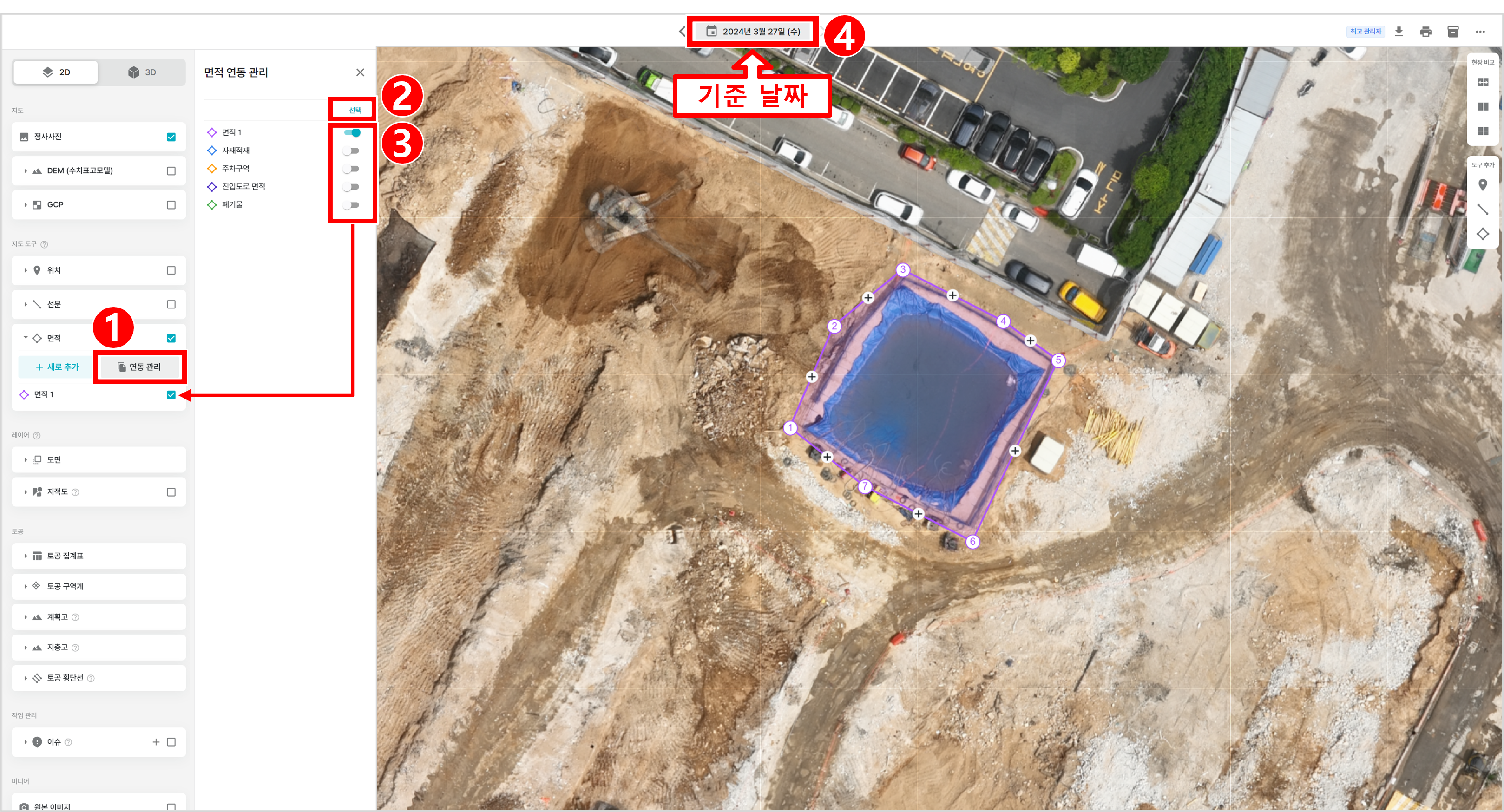

▎면적 도구 데이터 연동 관리

① 연동관리 버튼을 통해 ‘면적 연동 관리’ 탭이 활성화 됩니다.

② 선택 버튼을 클릭하여 면적 도구를 일괄 삭제할 수 있습니다.

③ 슬라이드 버튼을 활성화하면 면적 메뉴에 추가되고, 비활성화하면 메뉴에서 제외됩니다.

④ 기준 날짜에 작성된 면적 도구는 다른 날짜에서는 자동으로 연동이 해제됩니다.
