2.4.2 선분도구

✅ 메이사 플랫폼은 드론 데이터를 활용해 원하는 구간의 단면 정보를 실시간으로 확인할 수 있으며, x, y축 2cm, z축 6cm 미만의 오차로 정밀한 현장 검측이 가능합니다. 또한, 계획고와 비교해 공사 진행 상황과 오차를 확인할 수 있어 시간과 비용을 절약할 수 있습니다.

▎선분 추가

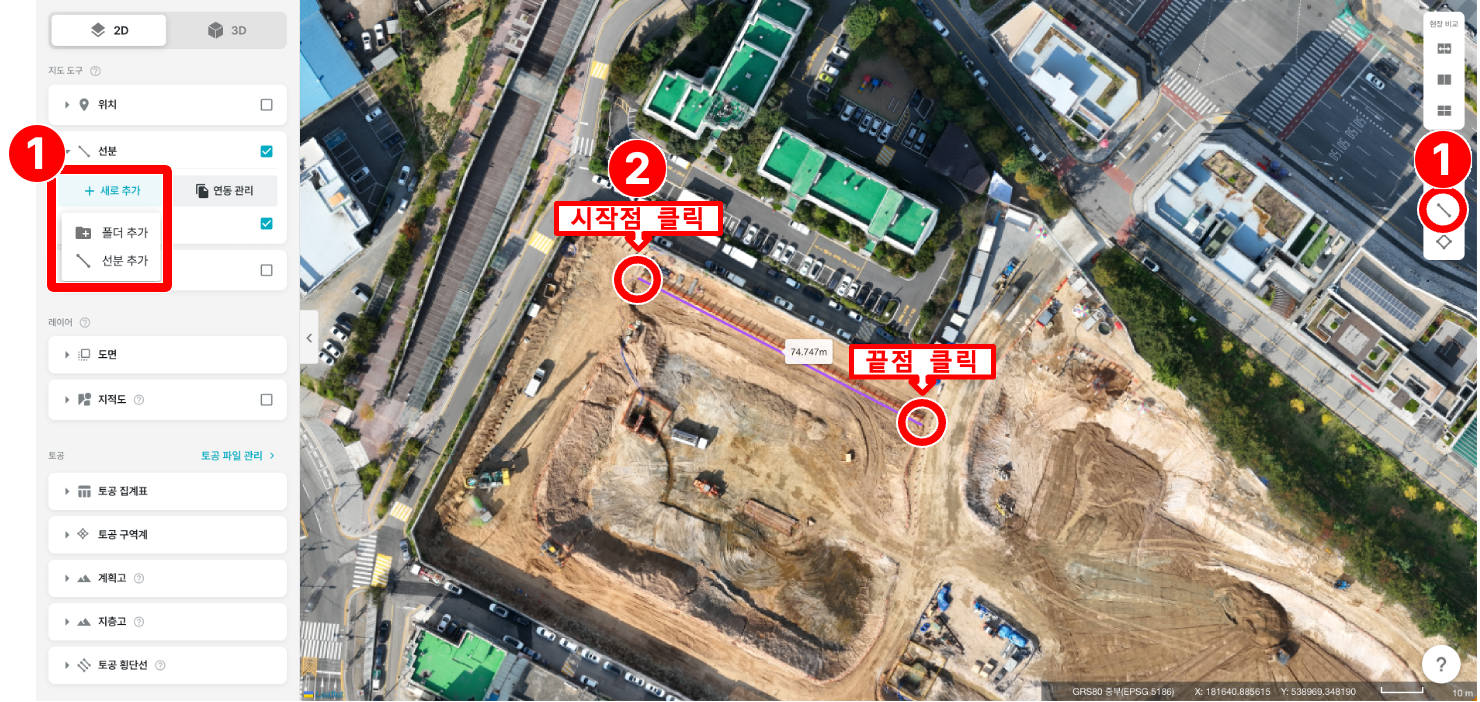

① 새로 추가 버튼을 클릭하면 선분 추가 옵션이 나타나며, 우측에 있는 선분 아이콘으로도 선분 도구를 생성할 수 있습니다.
새 폴더 기능을 사용해 선분을 관리할 폴더를 생성할 수 있습니다.

② 원하는 지점을 클릭하면 선분 도구 시작 지점이 생성되며, 우클릭 또는 ESC 키를 눌러 선분 도구 생성을 완료할 수 있습니다.
선분 생성을 완료하기 전까지 마우스 좌클릭으로 여러 번 꼭지점을 추가할 수 있습니다.

▎선분 수정

① 수정을 원하는 선분 도구의 이름을 클릭합니다.

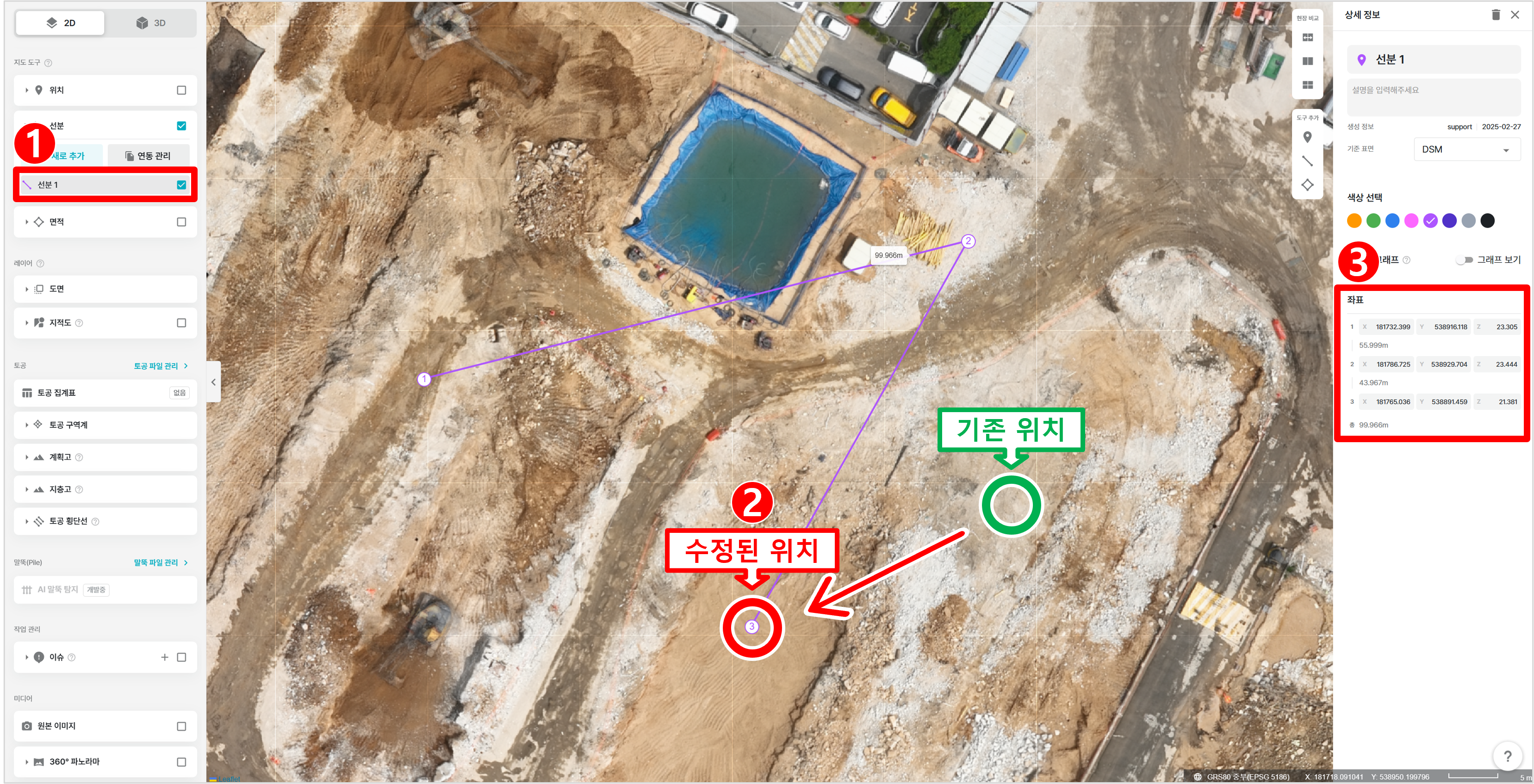

② 선분 도구의 꼭지점(변곡점)을 드래그 하면 해당 선분 도구의 꼭지점(변곡점)이 이동합니다.

③ 선분 도구의 각 꼭지점(변곡점) 좌표에 원하는 값을 입력하면 해당 위치로 꼭지점(변곡점)이 이동합니다.

▎선분 정보 상세 확인

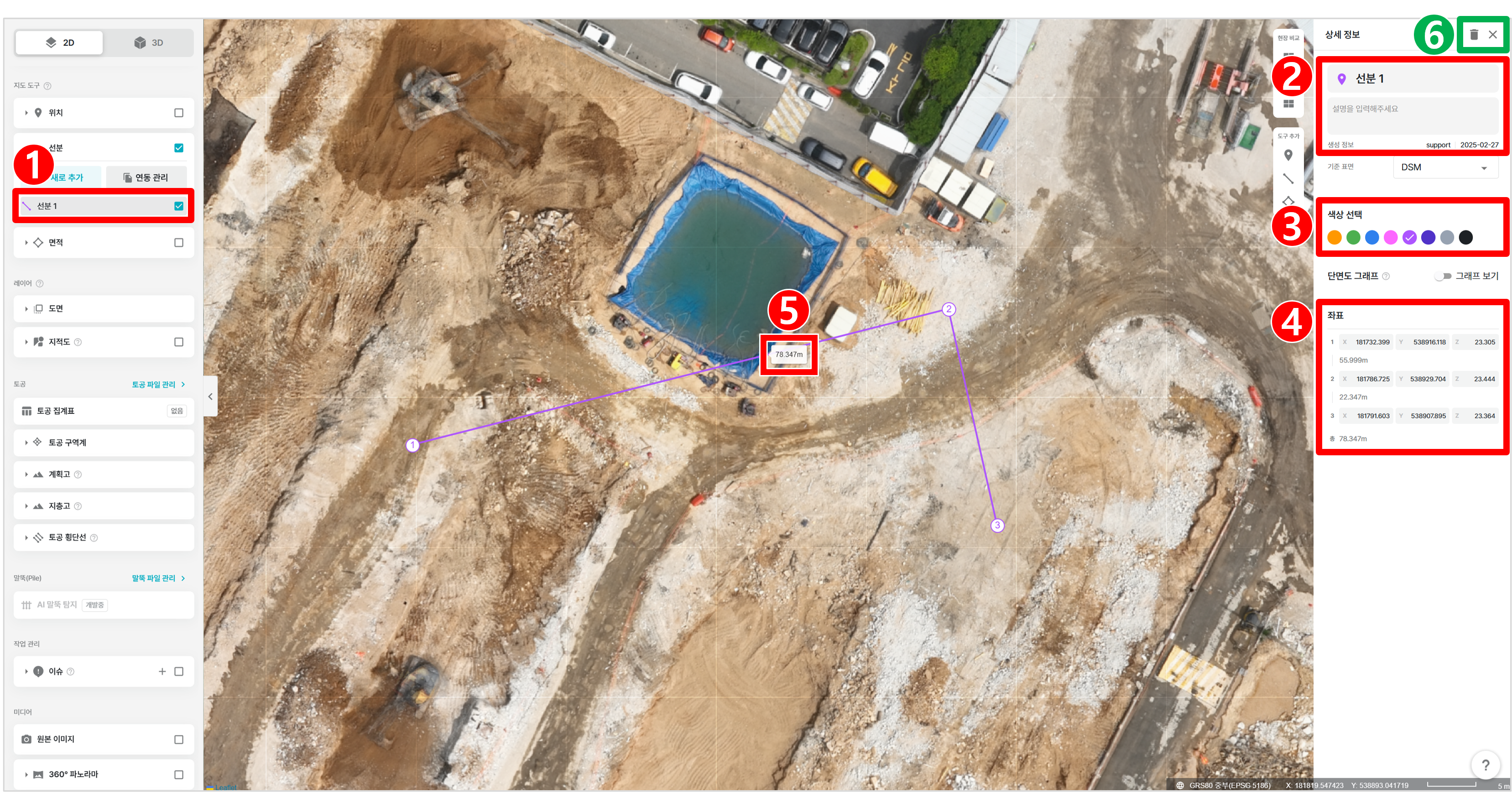

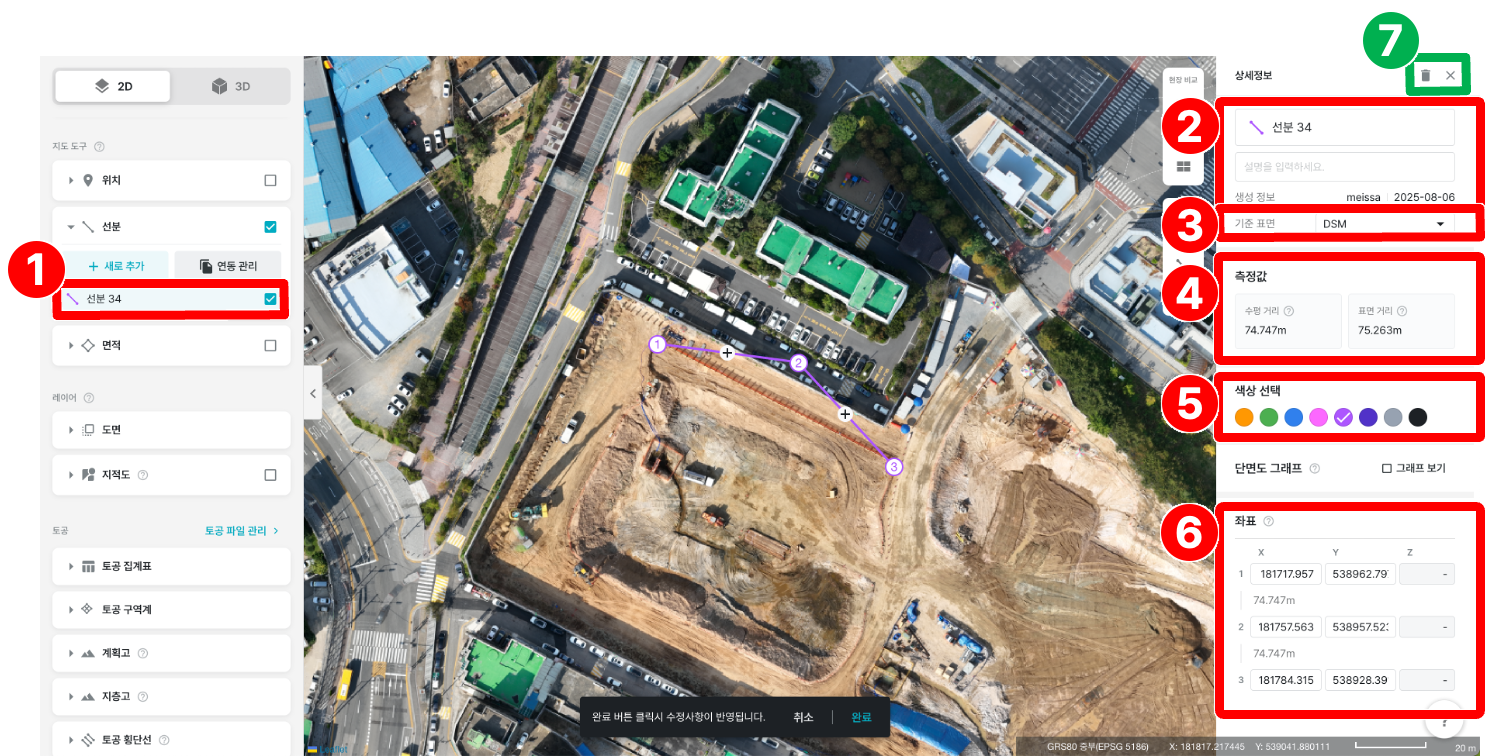

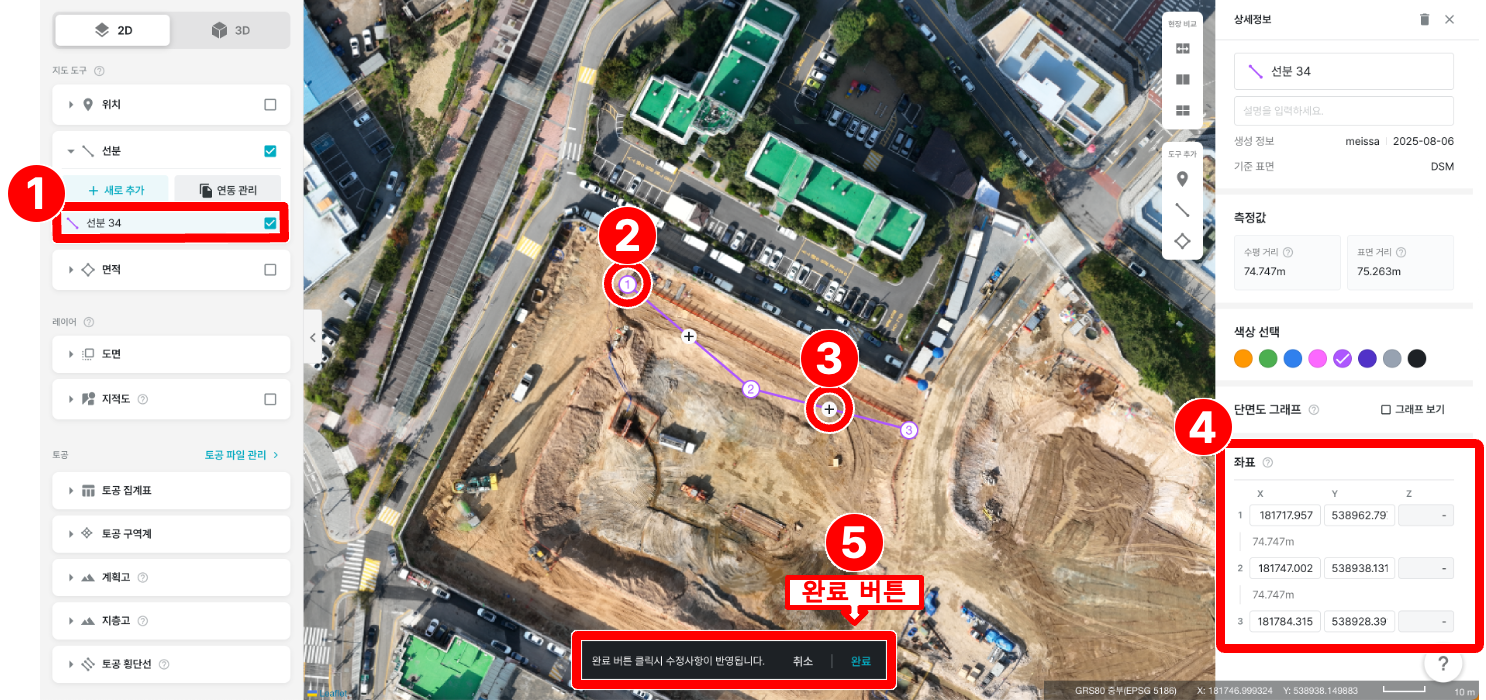

① 선분 도구의 이름을 클릭하면 해당 선분 도구의 상세 정보 탭이 우측에 활성화 됩니다.

② 선분 도구의 이름과 설명을 입력, 수정할 수 있으며 작성자 및 작성 일자를 확인할 수 있습니다.

③ 색상을 클릭하여 선분 도구의 색상을 변경할 수 있습니다.

④ 선분 도구의 길이와 각 꼭지점(변곡점)의 좌표를 확인할 수 있으며, 좌표 변경 시 해당 좌표로 선분 도구의 꼭지점(변곡점)이 이동합니다.

⑤ 작성한 선분 도구의 전체 길이를 확인할 수 있으며, 길이 팝업을 클릭하면 상세 정보 탭이 활성화 됩니다.

⑥ 휴지통 아이콘을 클릭하여 선분 도구를 삭제하고, X 아이콘을 클릭하여 상세 정보 탭을 닫을 수 있습니다.

▎단면 그래프 비교

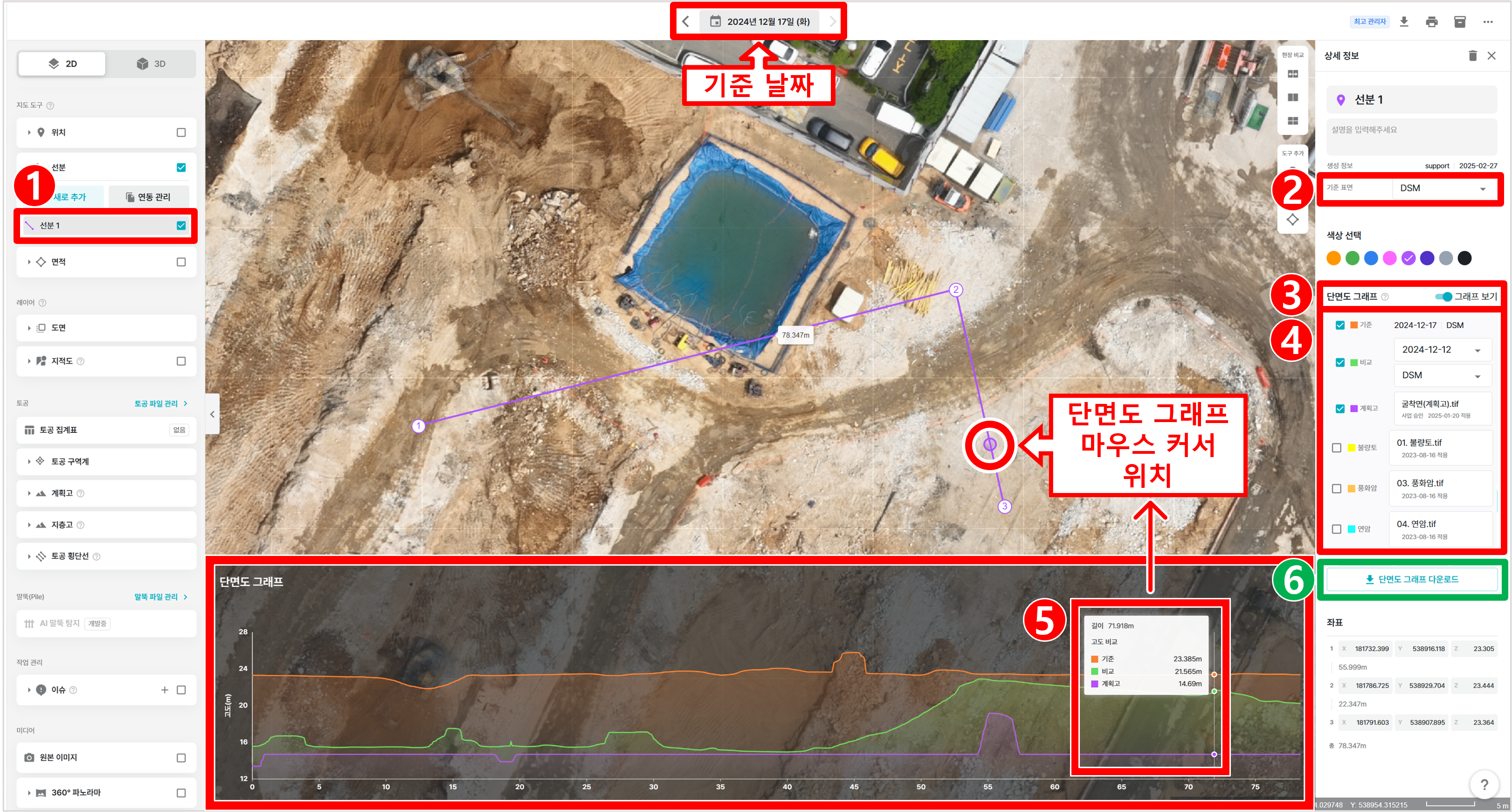

① 선분 도구의 이름을 클릭하면 해당 선분 도구의 상세 정보 탭이 우측에 활성화 됩니다.

② DSM, DTM 중 하나를 선택하여 선분 도구의 기준 표면을 설정할 수 있습니다.
💡 DSM, DTM 관련 내용은 2.3.2 DEM(수치표고모델) 매뉴얼을 참고해주세요.

③ 그래프 보기를 ON/OFF 하며 단면도 그래프를 활성화/비활성화할 수 있습니다.

④ 기준이 되는 현장 상황 날짜와 비교하는 현장 상황 날짜, 계획고, 지층고를 선택할 수 있습니다.

• 현장 상황끼리의 비교(■비교)는 DSM, DTM 중 하나를 선택하여 기준 표면을 설정할 수 있습니다.
• 계획고, 지층고를 업로드 하지 않았다면 계획고, 지층고 비교는 불가합니다.

⑤ 단면도 그래프에 마우스 커서를 올리면 선분 시작점으로부터의 거리와 해당 지점의 고도를 확인할 수 있습니다.

⑥ 활성화 된 단면도 그래프를 도면으로 다운로드할 수 있습니다.

▎선분 도구 데이터 연동 관리

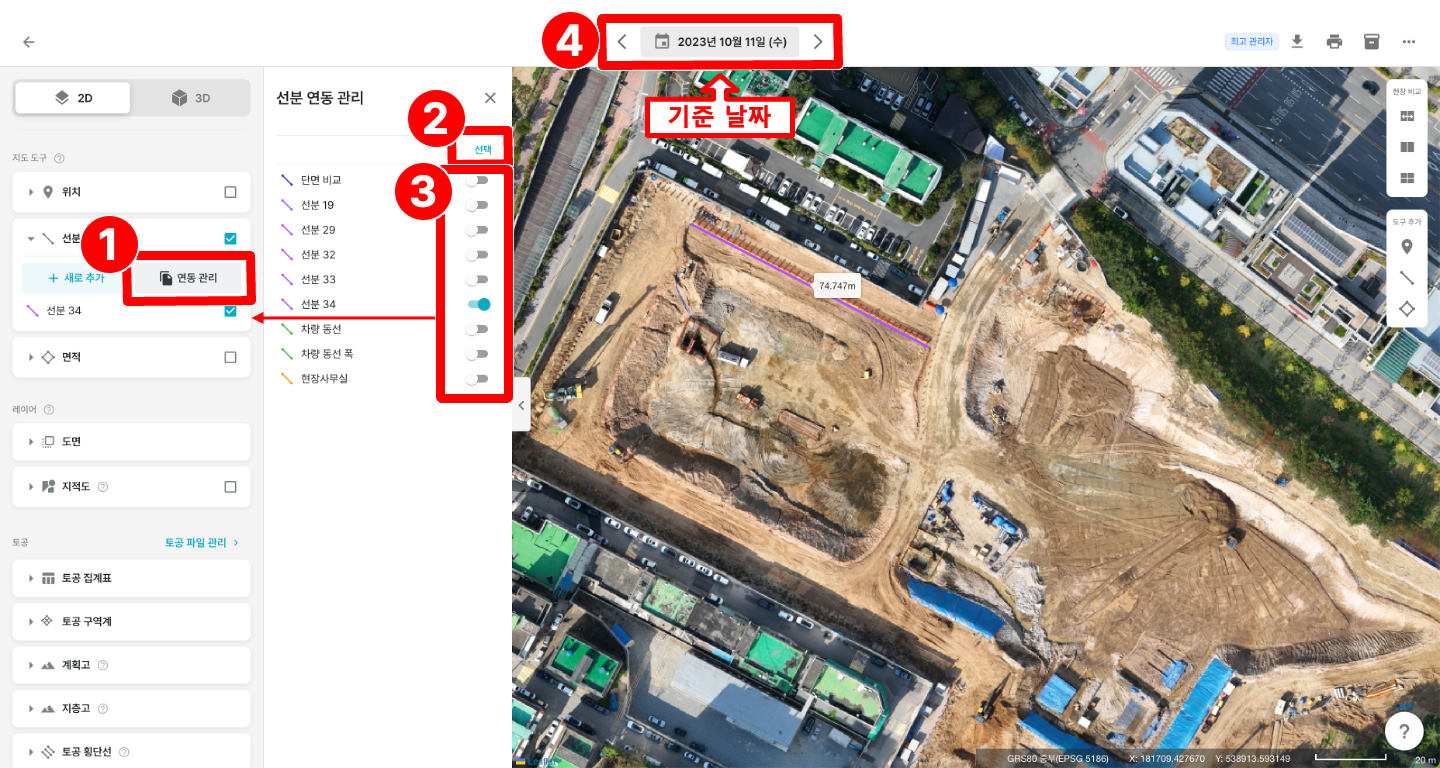

① 연동관리 버튼을 통해 ‘선분 연동 관리’ 탭이 활성화 됩니다.

② 선택 버튼을 클릭하여 선분 도구를 일괄 삭제할 수 있습니다.

③ 슬라이드 버튼을 활성화하면 선분 메뉴에 추가되고, 비활성화하면 메뉴에서 제외됩니다.

④ 기준 날짜에 작성된 선분 도구는 다른 날짜에서는 자동으로 연동이 해제됩니다.

💡 캐드로 작성한 선분들을 한 번에 업로드하려면 어떻게 해야 하나요?

• 토공횡단선 기능을 사용하여 업로드할 수 있습니다.
