2.11.1 3D 점

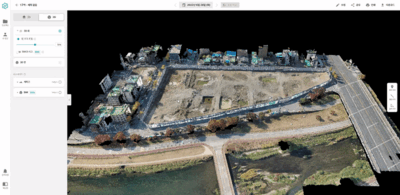

✅ 3D 모델링을 통해 2D 정사사진에서 보지 못했던 사각지대를 확인할 수 있습니다. 3D 포인트 클라우드 데이터는 각 점마다 X, Y, Z 좌표 정보를 포함하고 있으며, 점의 사이즈를 조절해 모델링 결과물의 퀄리티를 조정할 수 있습니다.

▎3D점 활성화

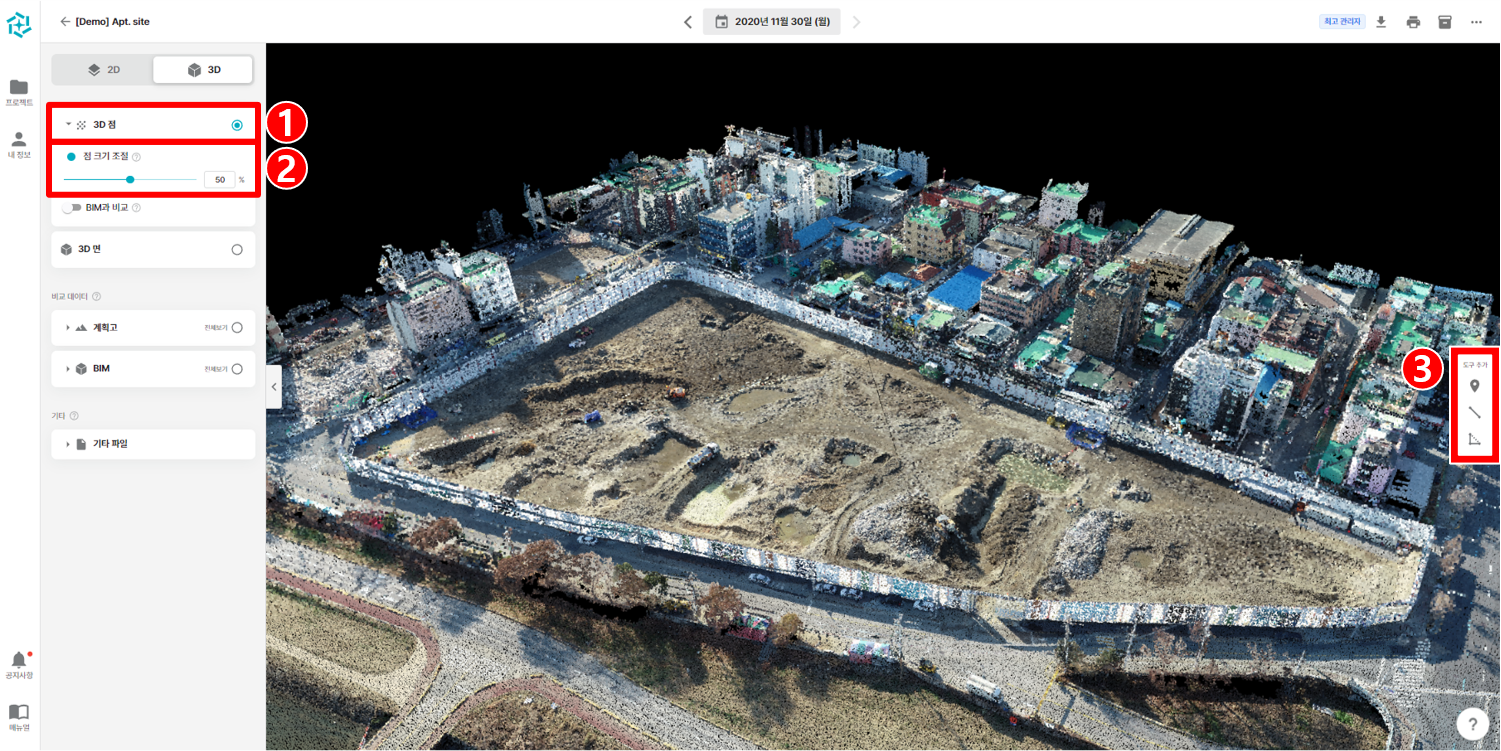

① 3D점을 클릭하면 3D점 이름 옆 표시가 점등되며, 3D점 화면이 활성화됩니다.

② 가로 슬라이드를 조절하거나 수치 입력으로 점 크기를 조절할 수 있습니다.

▎3D 위치, 선분, 높이 도구

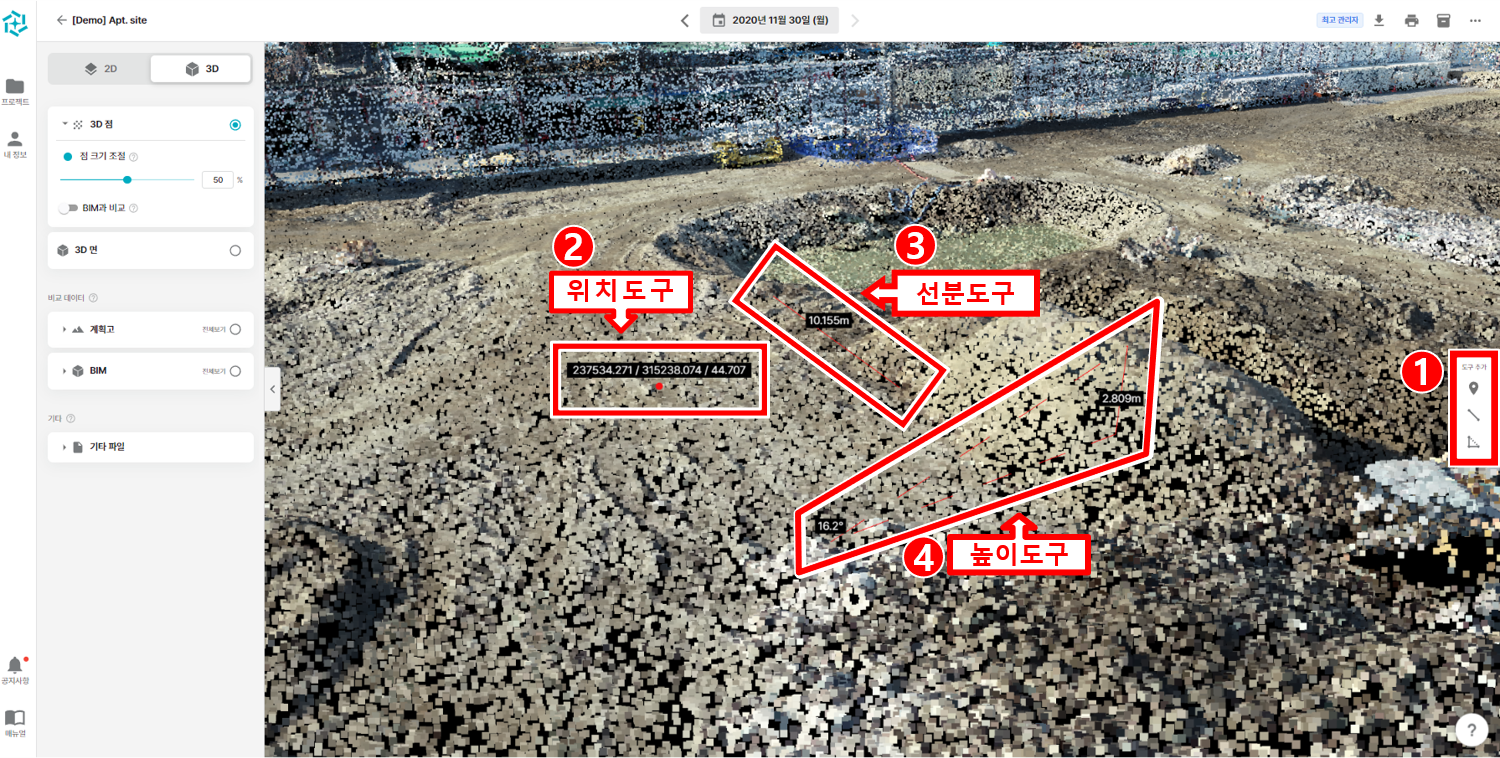

① 3D 위치, 선분, 높이도구를 사용할 수 있는 리모컨입니다.
아이콘은 위에서부터 차례대로 위치 도구, 선분 도구, 높이 도구입니다.

② 위치 도구를 사용하여 원하는 위치를 클릭하면 해당 위치의 좌표값을 확인할 수 있습니다.

③ 선분 도구를 사용하여 원하는 지점을 클릭하면 두 지점 간의 거리를 측정할 수 있습니다.

④ 높이 도구를 사용하여 단차나 경사가 있는 부분을 클릭하면 높이와 경사각을 확인할 수 있습니다.

⚠️ 3D 위치, 선분, 높이 도구는 모두 1회성이며, 페이지 이동 시 작성한 도구 정보가 사라집니다.

▎BIM 비교 기능

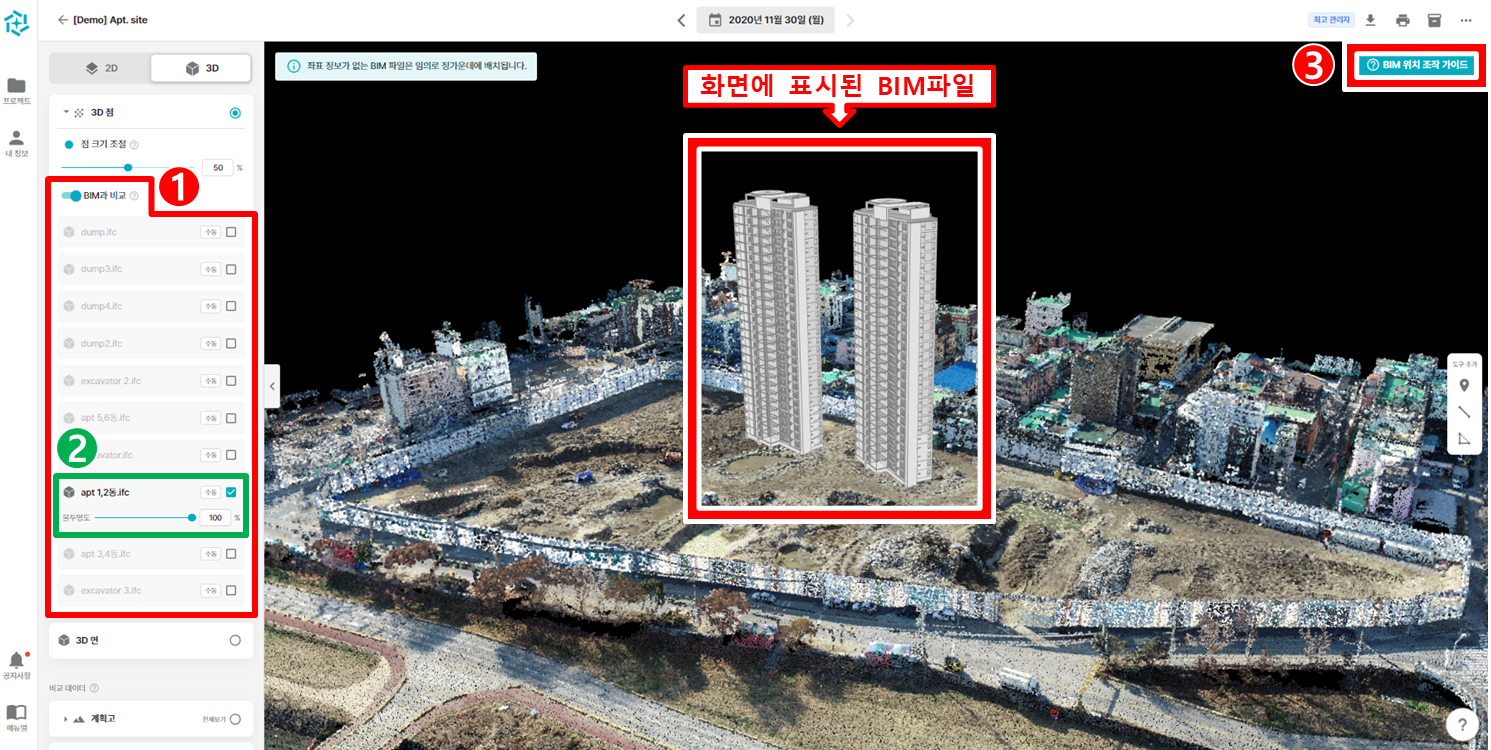

① BIM과 비교 버튼을 활성화하면 연동된 BIM 리스트 서랍이 열립니다.

② 원하는 파일 이름 옆의 체크박스를 활성화하면 화면에 해당 BIM 파일이 표시됩니다. BIM 파일의 불투명도 조절이 가능하며, 여러 BIM 파일을 동시에 표시할 수도 있습니다.

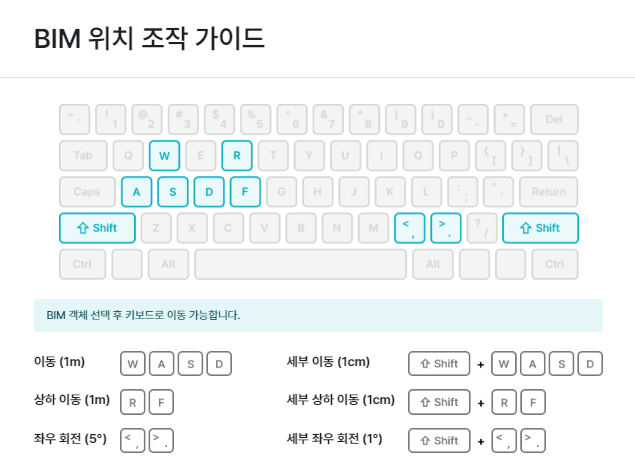

③ BIM 파일은 플랫폼에서 위치 이동이 가능하며, 자세한 위치 조작 방법은 BIM 위치 조작 가이드에서 확인할 수 있습니다.

▎3D화면 컨트롤 방법

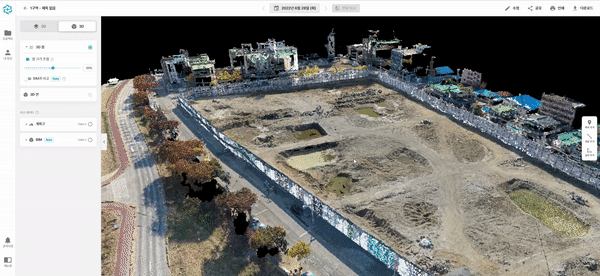

• 화면 확대, 축소 : 마우스 휠 업/다운
  마우스 휠을 위로 올리면 화면이 확대되고, 아래로 내리면 화면이 축소됩니다.

• 화면 회전 : 마우스 좌클릭
  마우스 좌클릭 상태에서 위/아래로 움직이면 축이 이동하고, 좌/우로 움직이면 축이 회전됩니다.

• 화면 이동 : 마우스 우클릭
  마우스 우클릭 상태에서 상/하 또는 좌/우로 움직이면 모델을 수직 또는 수평으로 이동할 수 있습니다.

💡좀 더 매끄럽고 자연스러운 3D 화면 확인은 불가능한가요?

좌측 메뉴의 3D 면 기능을 사용하면, 각 지점의 3D 점 데이터를 면 데이터로 변환하여 더욱 정교하고 자연스러워진 현장 모습을 볼 수 있습니다.
