2.11.4 BIM

✅ 메이사 플랫폼에서는 3D로 구현된 디지털 현장에 기존 BIM 데이터를 가져와 시기별 공정률을 확인하고 구조물의 위치 오차를 파악할 수 있습니다. 또한, Autodesk Forge 기능을 활용하여 더욱 정밀하고 현실감 있는 BIM 파일을 확인하고 활용할 수 있습니다.

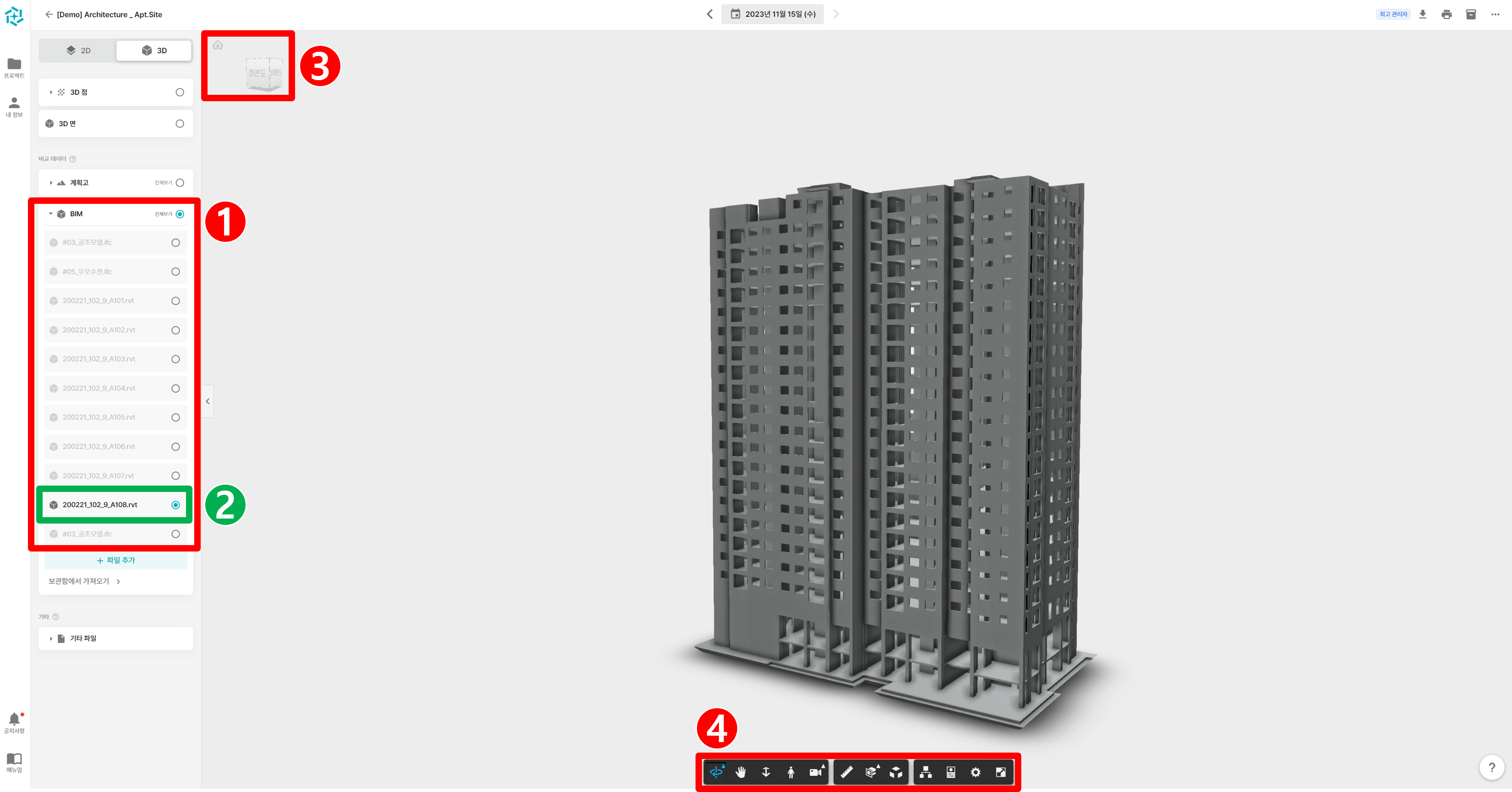

▎BIM 파일 확인

① BIM을 클릭하면 BIM 이름 옆 표시가 점등되며, 업로드한 BIM 리스트를 확인할 수 있습니다.

② 원하는 BIM 파일의 이름 옆 원모양 체크박스를 클릭하면 해당 BIM 객체를 화면에서 확인 할 수 있습니다.

③ View큐브로 화면 전환이 가능하며, 집모양 아이콘을 클릭하면 전체 화면에 꽉찬 정면도로 줌 됩니다.

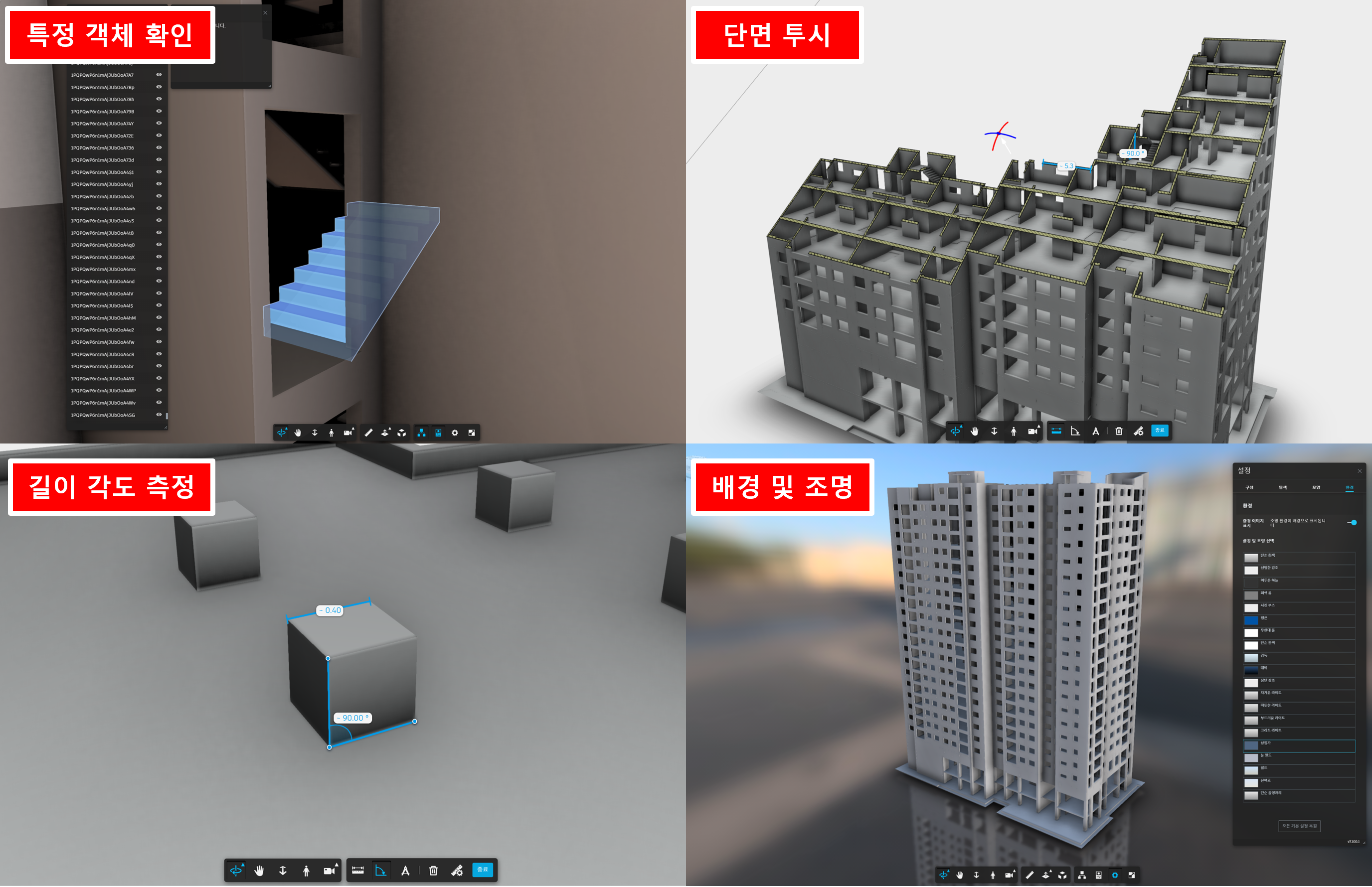

④ 하단 리모콘으로 Autodesk Forge기능을 사용할 수 있습니다.

(Walk 기능, 길이 및 각도 측정, 단면투시, 객체 모델 검색기, 조명(라이팅) 및 배경 설정, 그림자 및 반사효과 설정 등)

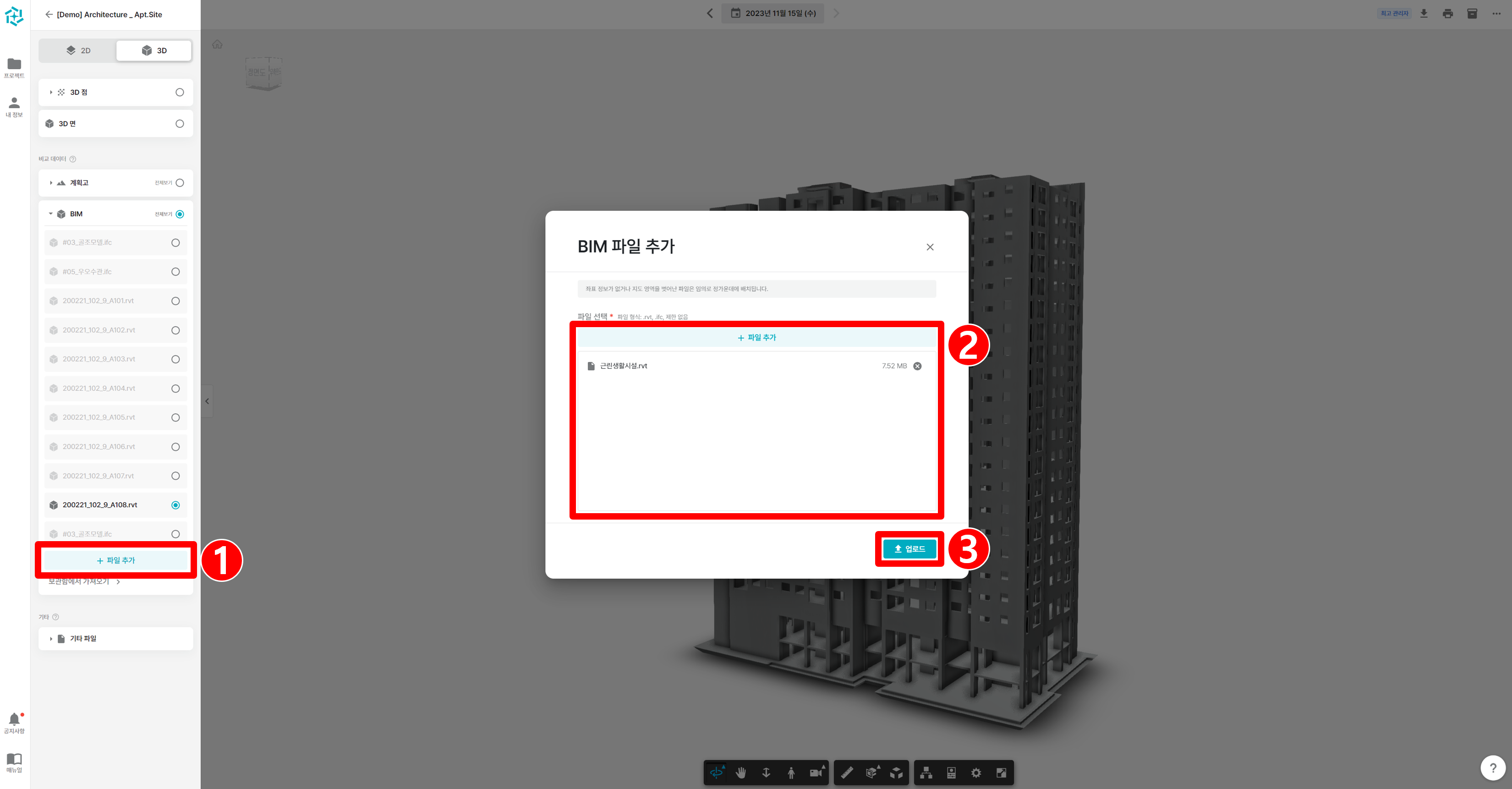

▎BIM 파일 추가

① + 파일 추가버튼을 클릭합니다.

② 업로드할 파일은 + 파일 추가 버튼을 통해 등록하거나 드래그 앤 드롭합니다.
      파일 형식은 .rvt와 .ifc를 지원합니다.

③ 업로드 버튼을 눌러 BIM 파일을 업로드합니다.

▎BIM 파일 관리

① 보관함에서 가져오기 버튼을 클릭해 ‘연동 관리’ 탭을 활성화할 수 있습니다.

② ⠇ 버튼을 클릭하면 BIM 파일을 다운로드하거나 삭제할 수 있습니다.

③ 연동 슬라이드 버튼을 비활성화하면, 해당 BIM 파일의 연동이 해제됩니다.

④ 기준 날짜에 업로드한 BIM 파일은 다른 날짜에서는 자동으로 연동이 해제되며, 다른 날짜에서도 해당 파일을 활성화 하려면 해당 날짜에서 연동을 다시 켜줘야 합니다.

⚠️ 메이사에서 제공하는 BETA 기능들은, 향후 더 고도화된 서비스를 제공하게 되면 유료 전환이 될 수 있습니다.
