2.11.3 계획고

✅ 업로드한 2D 계획고를 3D 모델링으로 시각화할 수 있습니다. 이를 통해 3D 현황고 모델링과 비교가 가능하며, 현황을 직관적으로 확인할 수 있습니다.

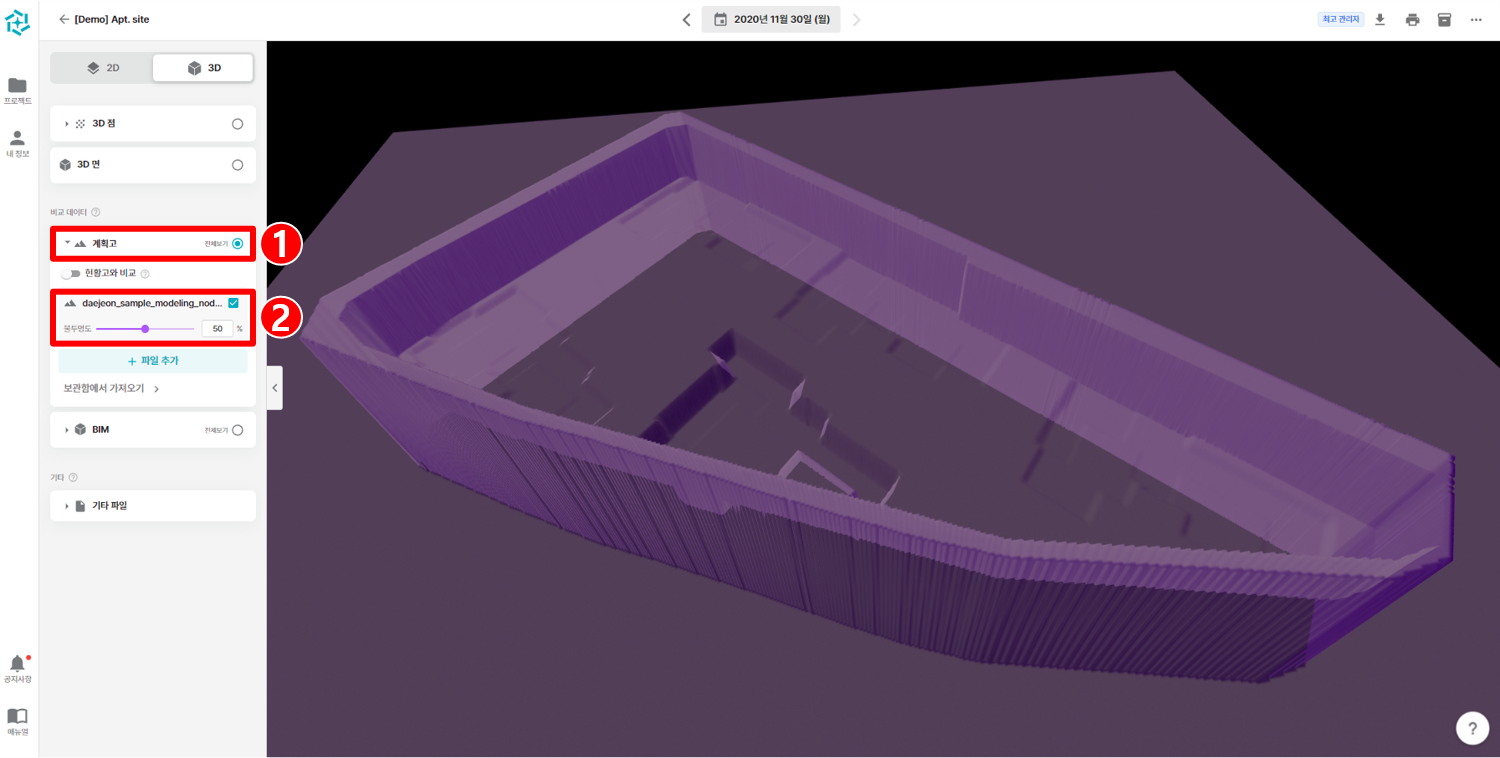

▎3D 계획고 활성화

① 계획고를 클릭하면 3D 계획고 화면이 활성화됩니다.

② 업로드된 계획고의 이름을 확인할 수 있으며, 체크박스를 비활성화하면 화면에서 사라집니다. 가로 슬라이드를 조절하거나 수치 입력으로 불투명도를 조절할 수 있습니다.

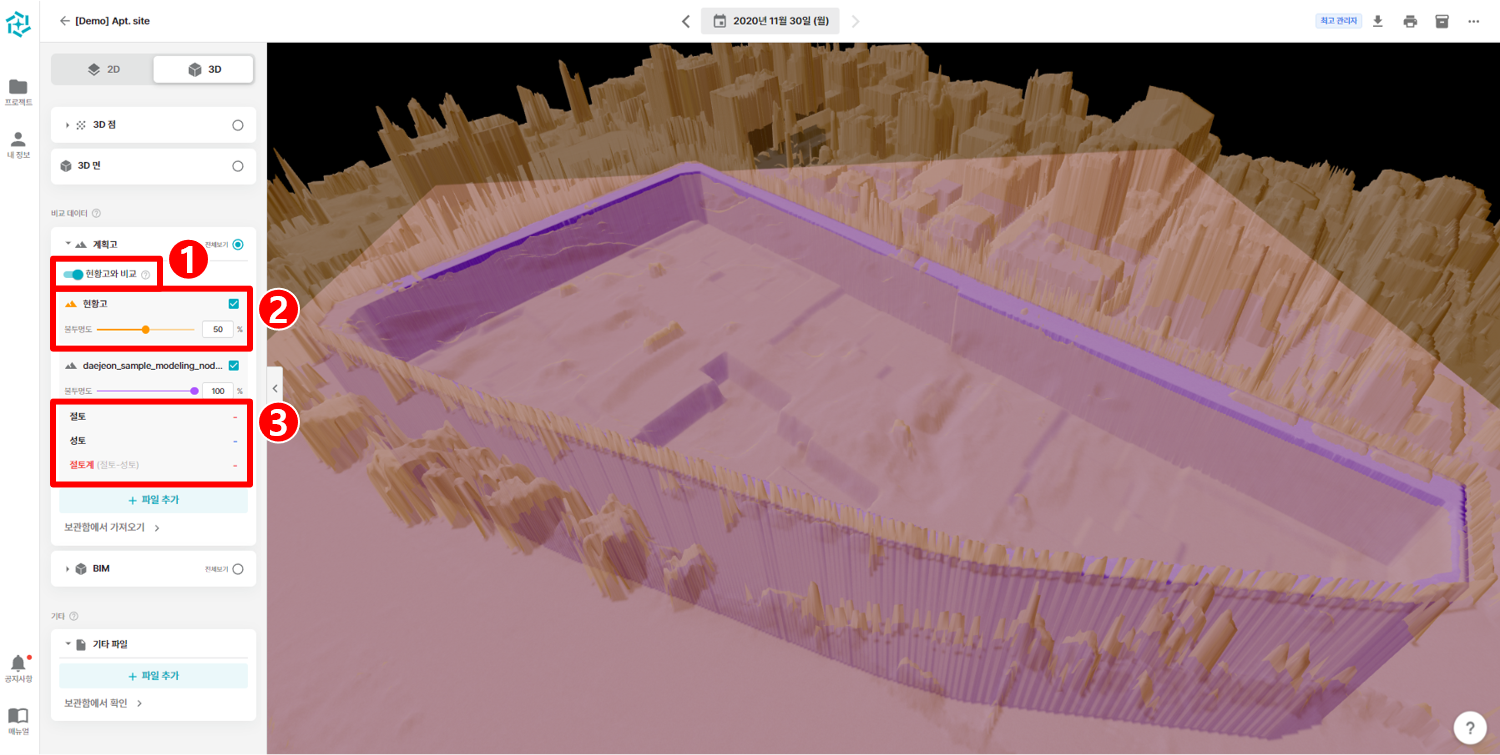

▎3D 현황고와 비교

① 현황고와 비교 버튼을 클릭하면 화면에 3D로 현황고가 표시되어 계획고와 동시 비교가 가능합니다.

② 현황고의 체크박스를 비활성화하면 화면에서 사라지며, 가로 슬라이드 또는 수치 입력으로 불투명도를 조절할 수 있습니다.

③ 현황고와 계획고를 비교하여 절성토 물량을 확인할 수 있습니다.

▎3D 계획고 파일 관리

① + 파일 추가를 클릭하면 계획고 파일을 추가할 수 있습니다. TIF 확장자, 30GB 이하 파일만 업로드 가능합니다.

② 보관함에서 가져오기를 클릭하면 3D 계획고 연동 관리 탭으로 이동할 수 있습니다.

③ 업로드된 3D 계획고의 이름을 확인할 수 있으며, ⠇ 버튼을 클릭하면 다운로드 및 삭제가 가능합니다.

④ 연동 슬라이드 버튼을 비활성화하면 연동이 해제됩니다.
