2.6.3 토공 횡단선

✅ 토공 횡단선의 추가로 보다 정확한 단면 정보를 얻을 수 있습니다.

▎토공횡단선 추가

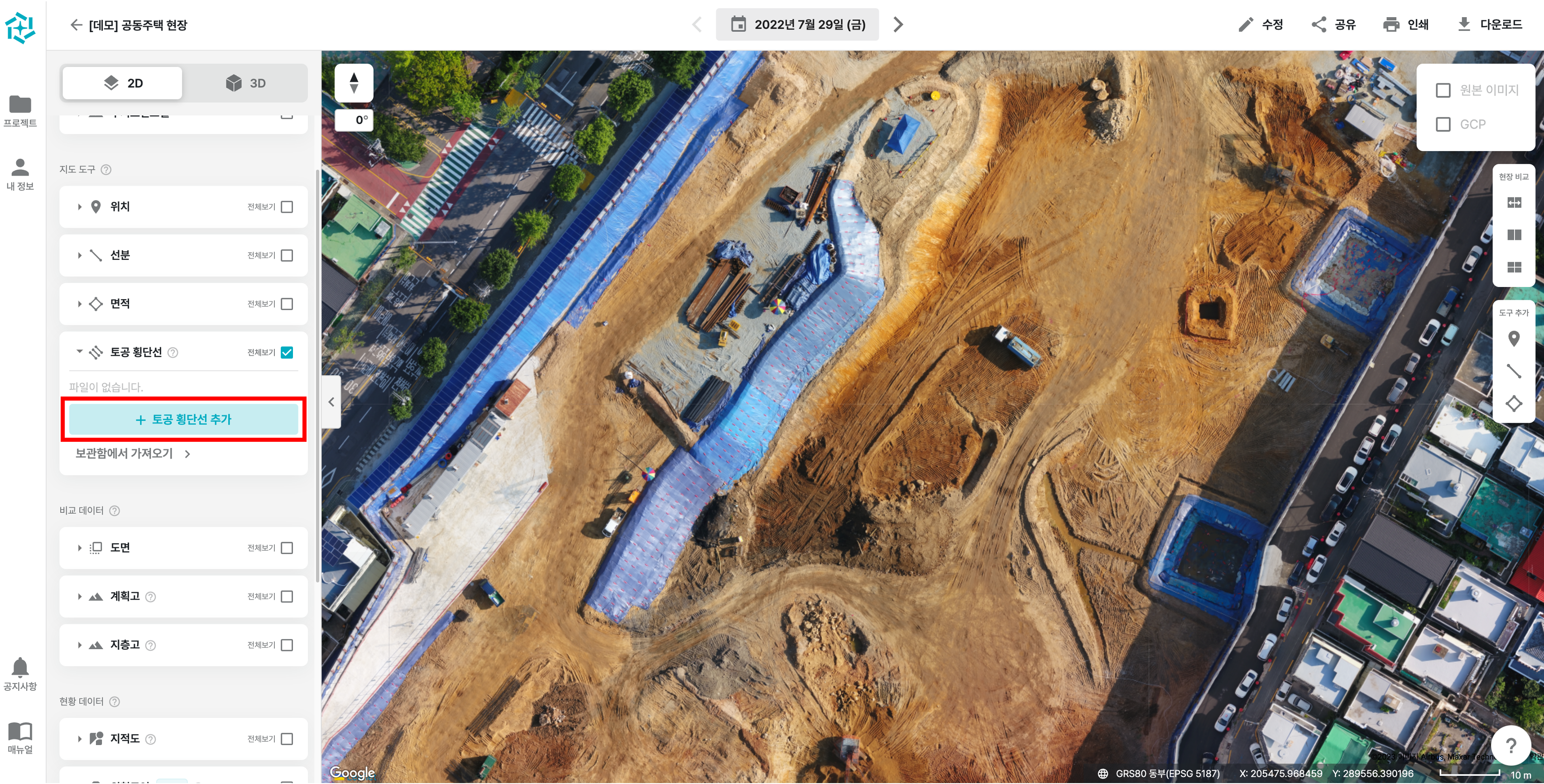

토공 횡단선 메뉴 화면

• 토공 횡단선 추가 버튼을 이용하여 다량의 선분도구 생성이 가능합니다.

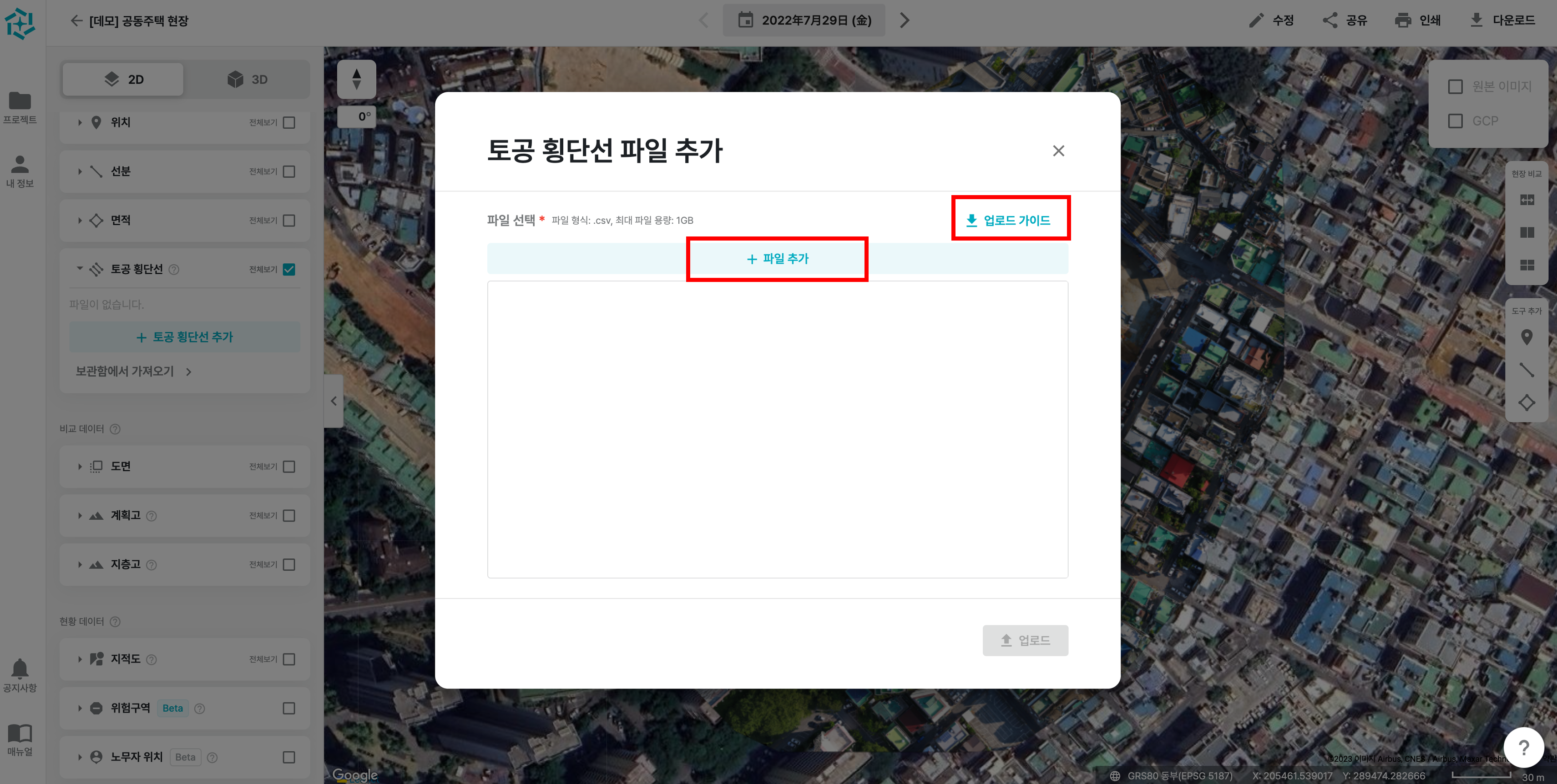

• 파일 추가 버튼을 클릭하여 csv 파일을 업로드할 수 있습니다. (최대 1GB)
• 우측의 양식 가이드 버튼을 클릭하여 업로드 파일의 양식을 확인할 수 있습니다.

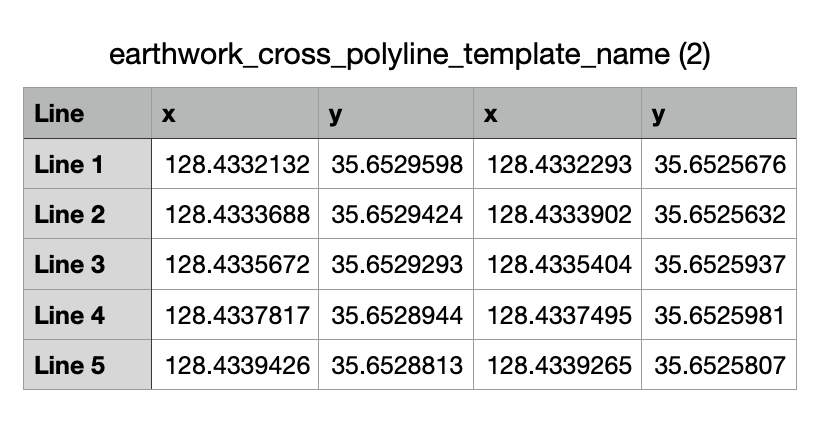

토공 횡단선 csv 파일 양식 (샘플)

✅ 토공 횡단선 csv 파일 양식  안내

• Line : 각 선을 식별할 수 있도록 이름을 적어주세요. 선택
  • 생성할 수 있는 선 개수의 제한은 없습니다.
• x,y : 각 xy는 점의 위치(좌표)를 뜻하므로, 최소 2쌍의 xy를 통해 하나의 선분 생성이 가능합니다. 프로젝트 좌표계에 맞는 x,y 좌표계를 숫자로 입력하세요. 필수

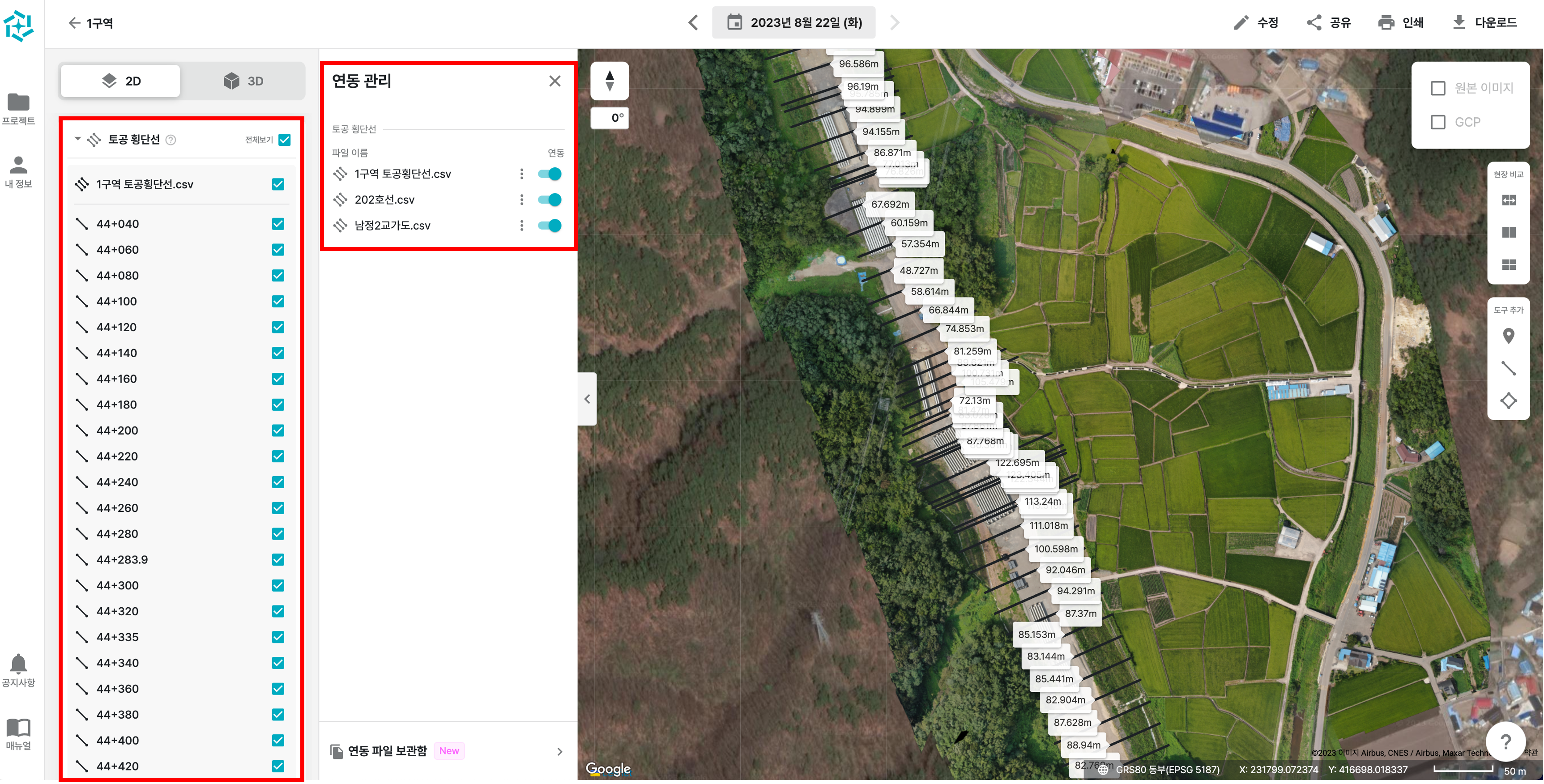

▎토공횡단선 관리

• 생성한 토공 횡단선 도구들은 현장 상황이 아닌 프로젝트에 귀속되어 관리됩니다.
• 보관함에서 특정 날짜의 현장상황으로 연동 시키거나 해제할 수 있어요.
• 왼쪽 메뉴에서 토공횡단선 체크박스를 클릭하면 전체 켜기, 끄기가 가능합니다. 하위에 각 토공 횡단선별 체크박스를 클릭하면 선택적으로 보고 싶은 토공횡단선만 볼 수 있습니다.
