2.6.2 계획고, 지층고

계획고/ 지층고 기능이란?

현황고(드론 촬영일)와 계획고(/지층고)를 비교하여, 토공사 시간 중 필요한 절/성토 물량을 계산하여 진척 사항을 관리할 수 있습니다.

▎계획고/ 지층고

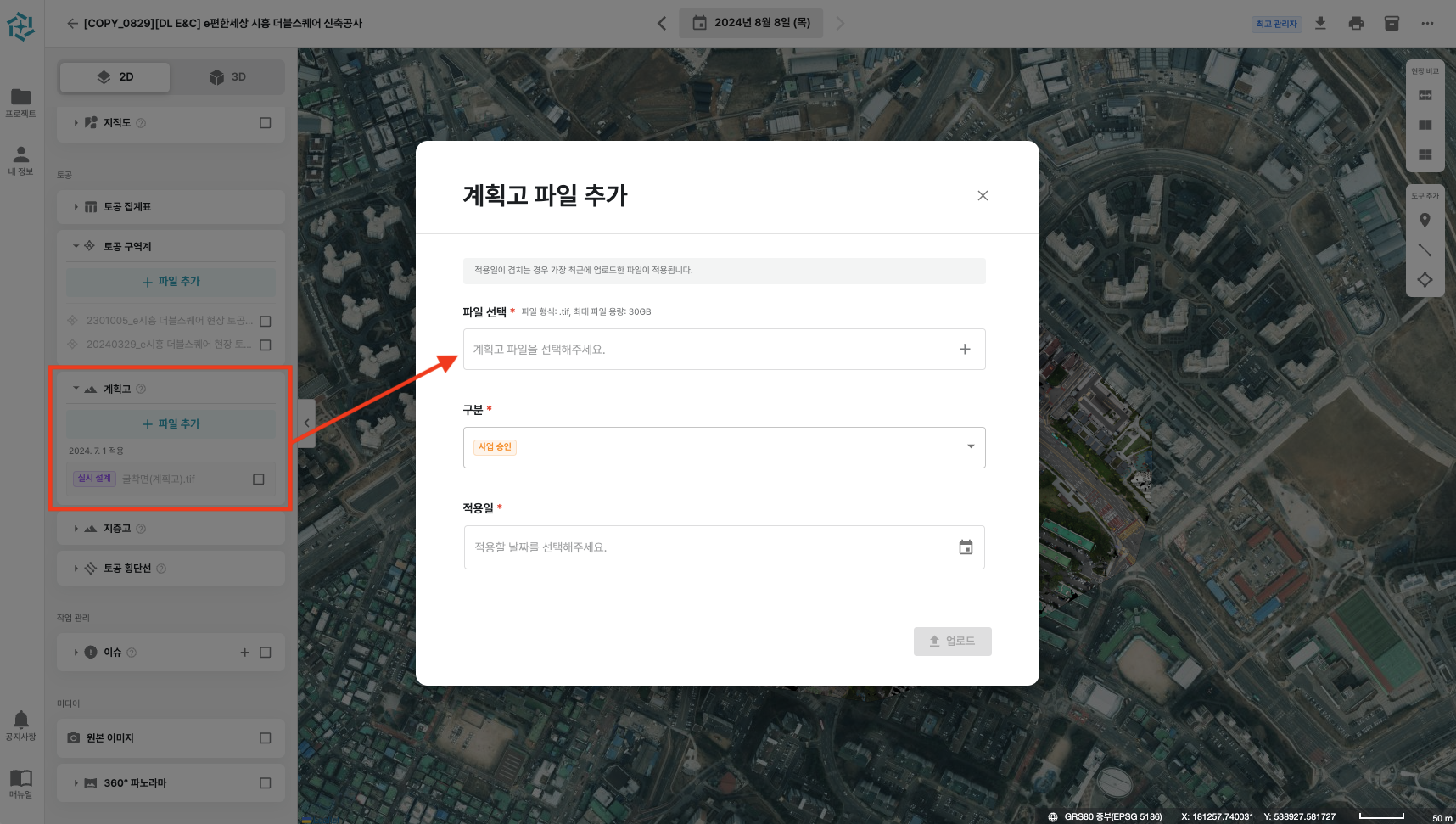

1. 계획고/ 지층고 파일 추가

계획고 파일 추가

지층고 파일 추가

• [계획고/지층고 > 파일추가] 버튼을 클릭하여 계획고 tif파일을 업로드 할 수 있습니다.
  • 구분 : 공사 중 어떤 단계부터 설계된 파일인지 구분자로 선택합니다.
  • 적용일 : 해당 계획고를 적용한 시점을 달력에서 선택합니다.

ℹ️ 변환 설계 문의 안내
계획고 혹은 지층고의 tif파일 생성이 필요하시거나, 파일 업데이트로 인해 재설계가 필요한 현장은
우측 하단의 채널톡을 통해 문의 부탁드립니다. (변환 설계 시 추가 비용 발생 가능)

2. 계획고/ 지층고 활용

계획고 화면

• 업로드한 tif파일은 수치표고모델과 동일하게 지도 위에서 고도 값을 컬러로 확인할 수 있습니다.
• 파일 이름 부분을 클릭하시면, 우측 패널을 통해 파일의 상세 정보를 확인하거나 수정할 수 있습니다.
  • 업로드 정보 : 최초 업로드한 사용자와 날짜 표기
  • 적용일 : 해당 파일을 적용할 날짜

* 상세한 절/성토 수치 정보 확인 방법은 (3.2.8 토공 집계표) 페이지를 참고 부탁드립니다.
