2.6.1 토공 집계표

▎토공 집계표란?

현황고(드론 촬영일)와 계획고를 비교하여, 작업된 토사량을 구역 별로 구분지어 표 형태로 출력하실 수 있는 기능입니다.
해당 기능을 활용하시면 (이전 날짜 대비 작업량), (잔여 작업량) 등을 확인하시어 전체 토공 작업 현황을 보기쉽게 추적하고 관리 하실 수 있습니다.

ℹ️ 안내
- 준비물 : GCP마킹 후 촬영한 분석 현장, 계획고 파일, 토공 구역계
- 산출물 : 토공집계표 (집계표, 상세내역서)

▎토공 집계표 생성 방법

1. 토공 구역계 파일 추가

토공집계표 생성을 위해서는 구역 별로 구분된 도면 파일이 필요합니다. (기존의 '도면으로 면적추가'와 동일한 기능)

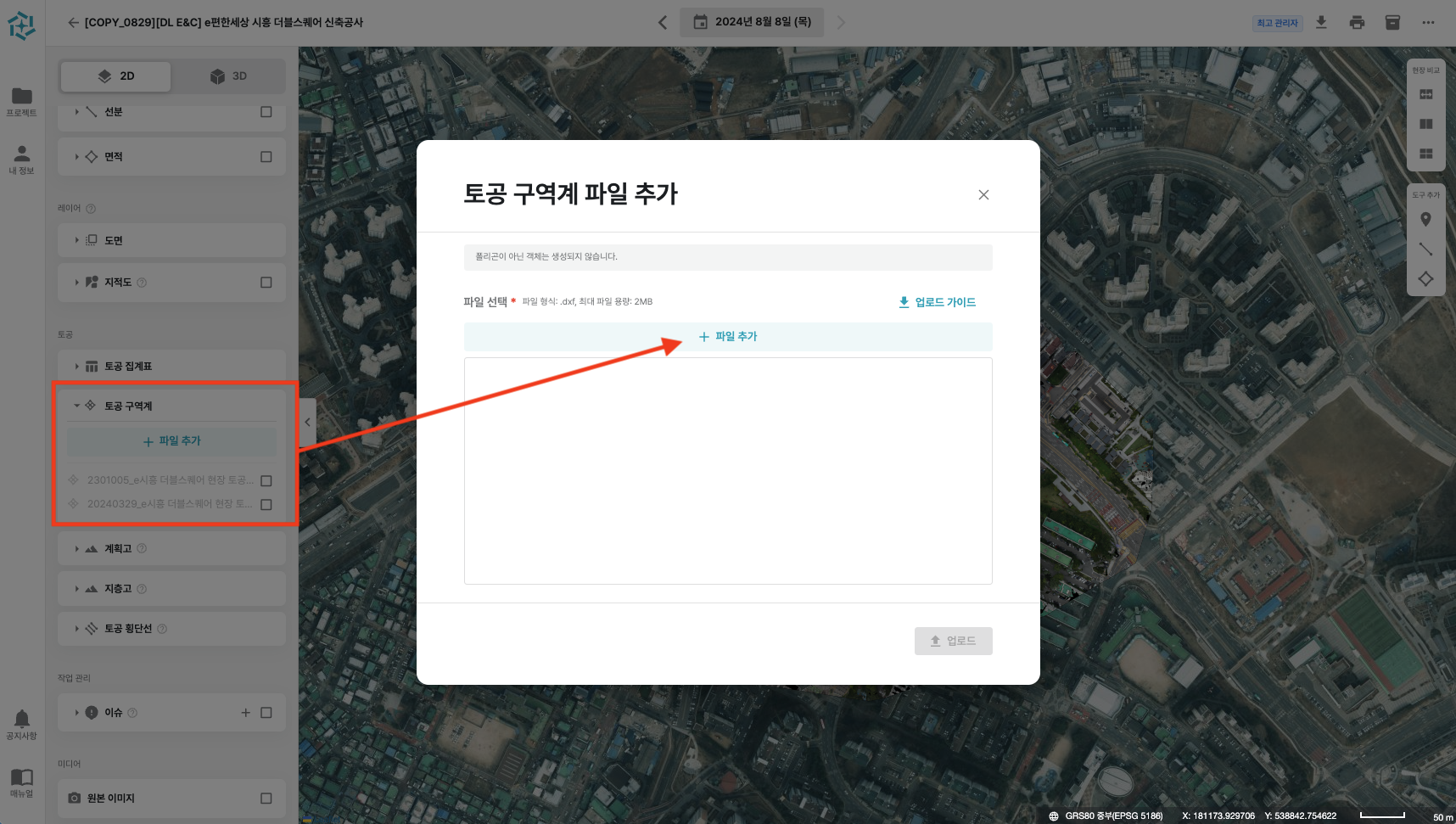

• (토공 구역계 > 파일 추가)를 통해 dxf 파일을 업로드하세요.

2. 토공 구역계 : 구역 수정 및 버전 관리

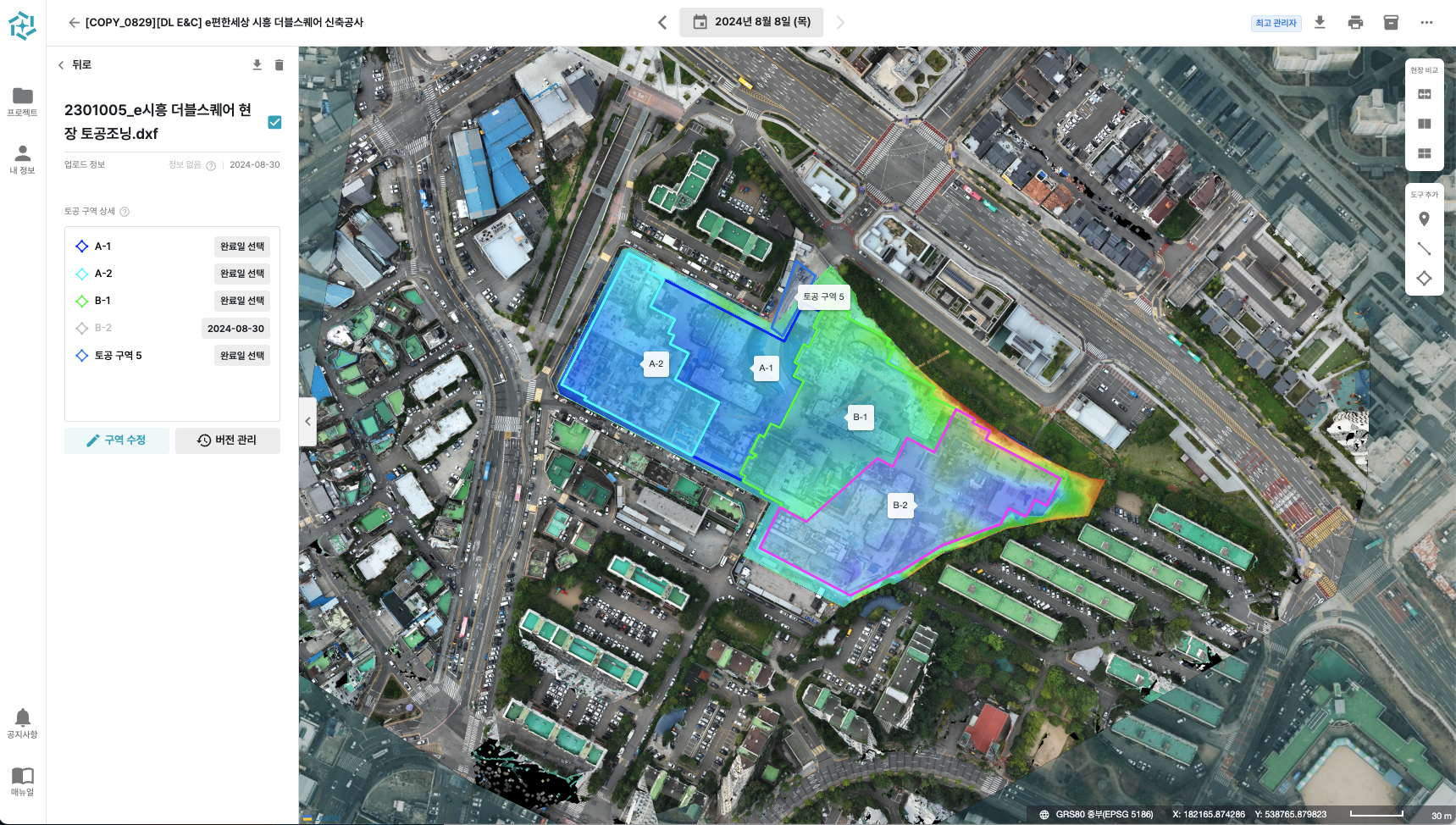

• 업로드한 토공 구역계 파일명을 클릭하시면 상세정보를 볼 수 있습니다.

• 토공사가 끝난 구역은 완료 처리를 할 수 있으며, 각 구역 별로 완료 일자를 다르게 설정할 수 있습니다.

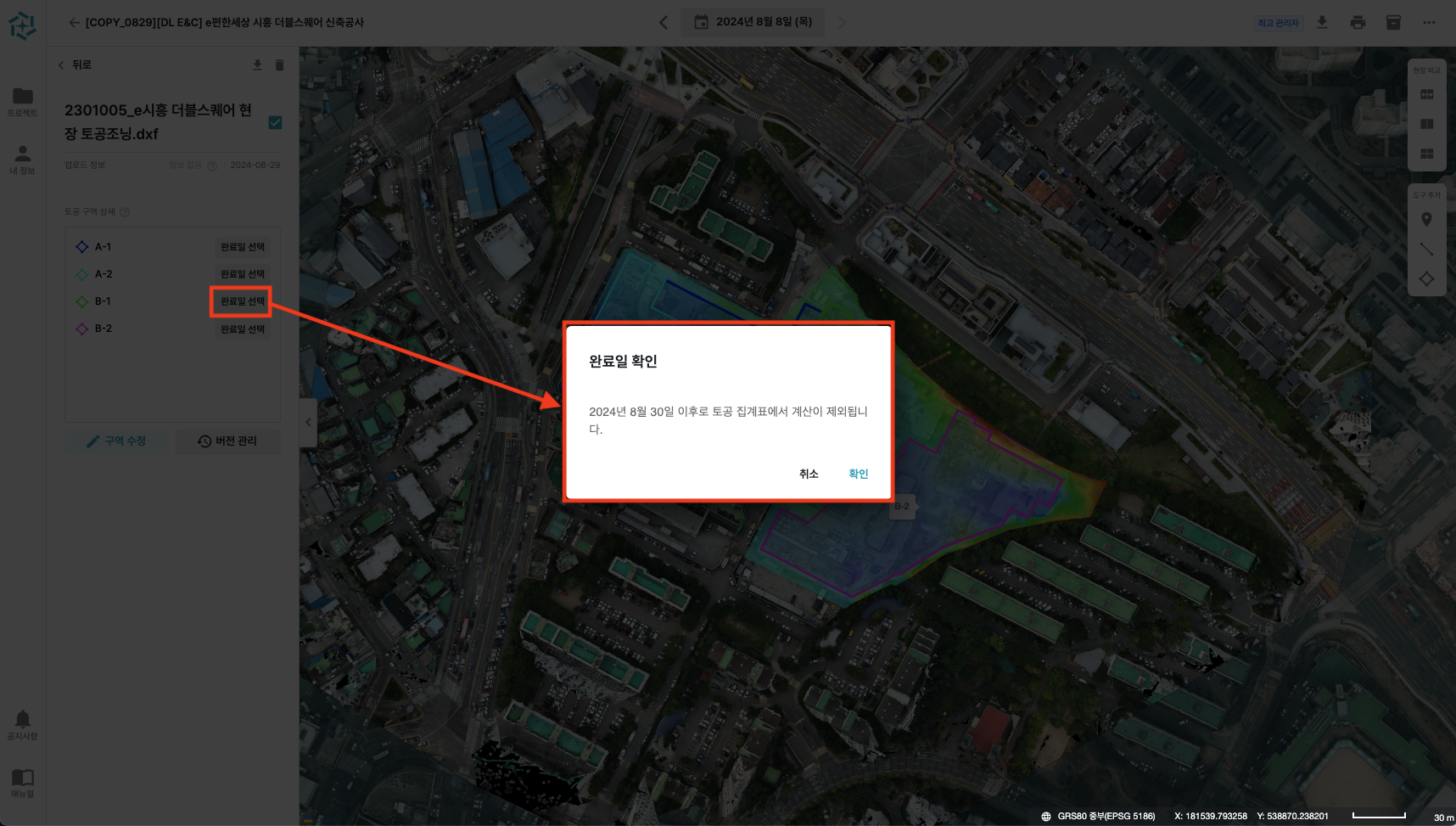

• [완료일 선택] 버튼을 클릭하여 달력에서 완료일을 선택하세요.
  • 완료 처리된 구역의 토사량은 적용일 시점 이후부터 토공 집계표의 계산 항목에서 제외됩니다.

토공 구역 추가하기

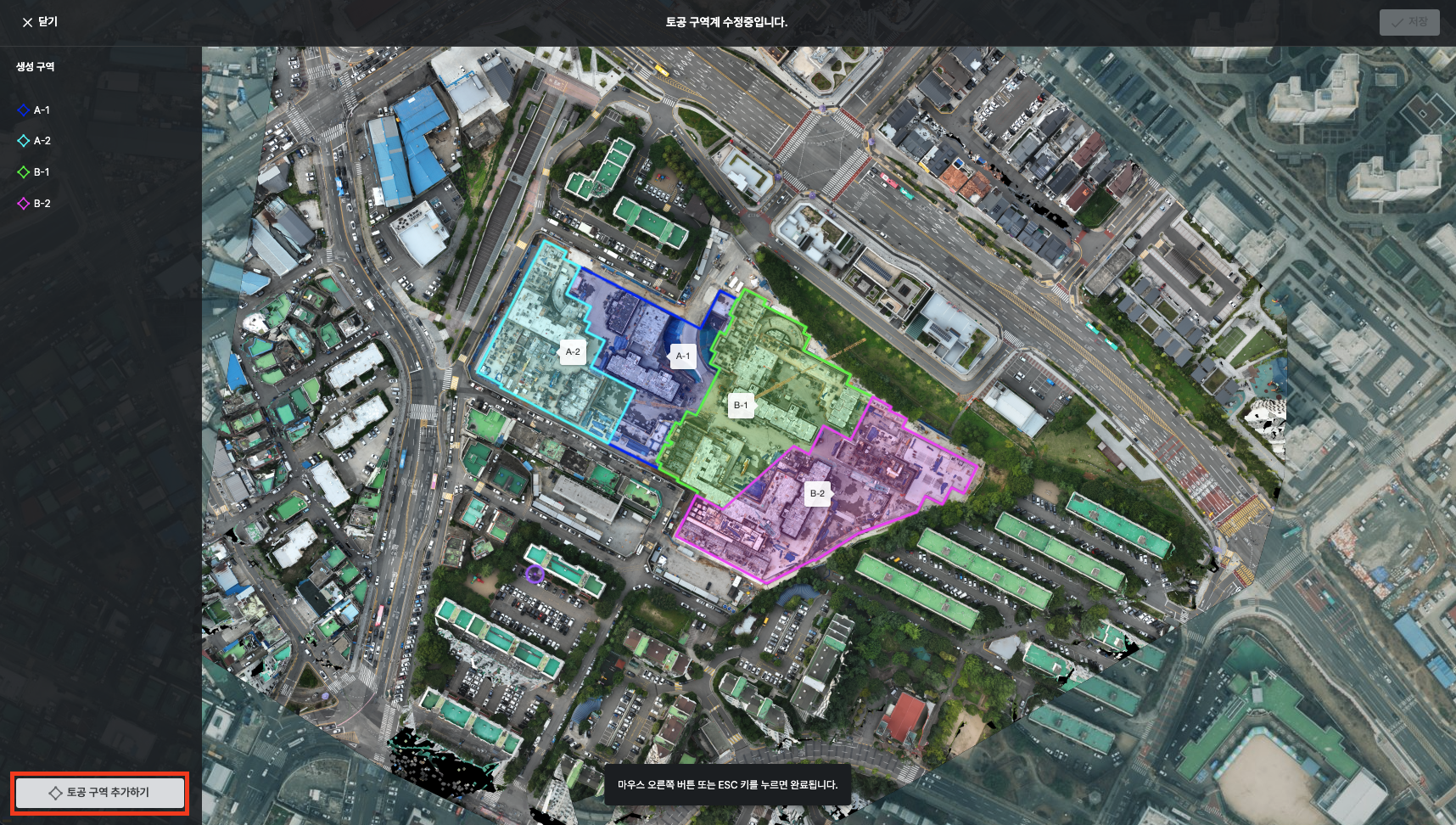

• 왼쪽 패널 하단의 [토공 구역 추가하기] 버튼을 클릭하여 새로운 토공구역을 추가할 수 있습니다.
• 토공 구역은 생성은 면적 도구 추가 방식과 동일합니다. (좌클릭 - 지점 추가 / 우클릭 - 생성 마감)

토공 구역 수정하기

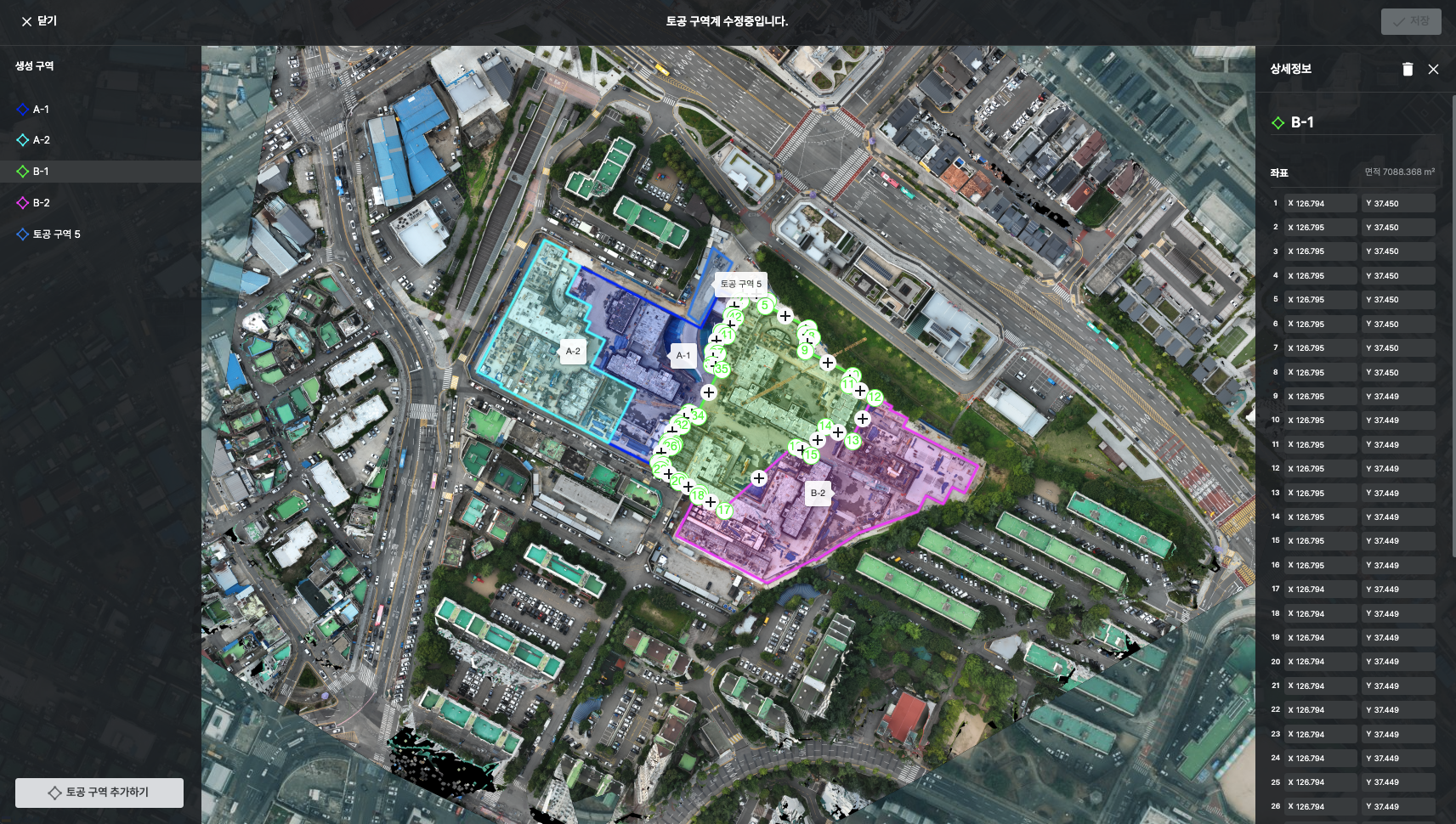

• 생성된 토공 구역을 선택하시면 상세 영역을 수정할 수 있습니다 ([+] - 지점 추가 / 지점 선택 - 영역 변경)

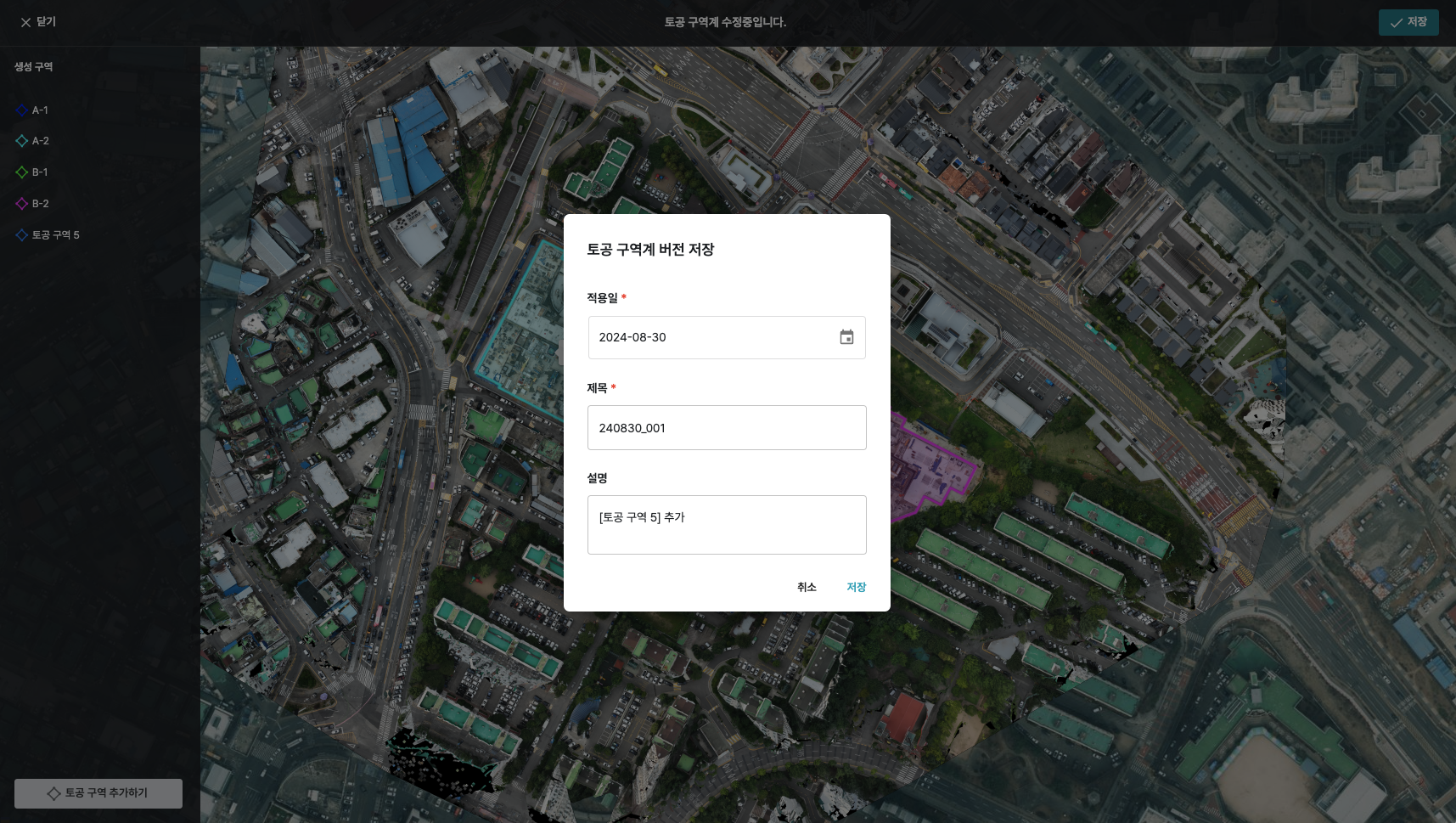

토공 구역계 - 버전 저장

• 토공 구역을 추가로 생성하거나, 변경하는 등의 업데이트 후 새 버전을 저장할 수 있습니다.
• 생성된 토공 구역을 선택하시면 상세 영역을 수정할 수 있습니다. 변경 사항을 기록하여 저장하세요.

토공 구역계 - 버전 관리

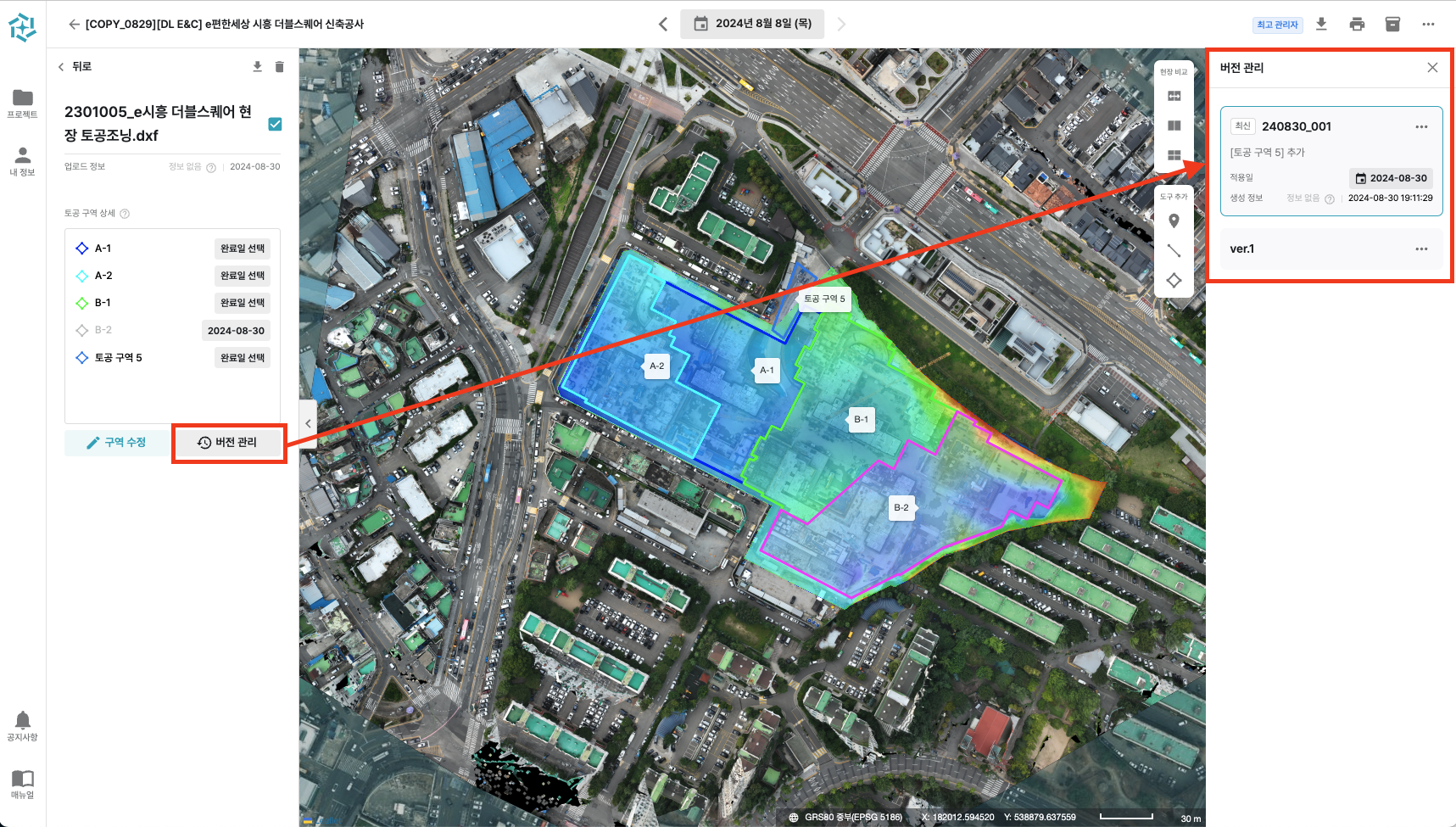

• [버전 관리] 버튼을 통해 토공 구역계의 업데이트 기록을 우측 패널에서 확인하실 수 있습니다.
• 가장 최신의 버전을 기준으로 작업이 계산됩니다.
  • 만약 과거 버전으로 되돌리고 싶다면, 되돌리고 싶은 시점의 버전이 최상위로 올라갈 수 있도록 이후 업데이트 버전을 삭제해주세요.

3. 계획고(/지층고) 업로드

토공집계표 생성을 위해서는 계획고(/지층고) 파일이 필요합니다.

* 상세한 내용은 (3.2.6 계획고(지층고) 및 지적도 활용) 페이지를 참고 부탁드립니다.

ℹ️ 변환 설계 문의 안내
계획고(지층고) tif파일 생성이 필요하시거나, 파일 업데이트로 인해 재설계가 필요한 현장은
우측 하단의 채널톡을 통해 문의 부탁드립니다. (변환 설계 시 추가 비용 발생 가능)

4. 상세 내역서 날짜 지정

토공 구역계와 계획고를 모두 업로드 하셨다면, 토공 집계표 메뉴가 자동으로 생성됩니다.

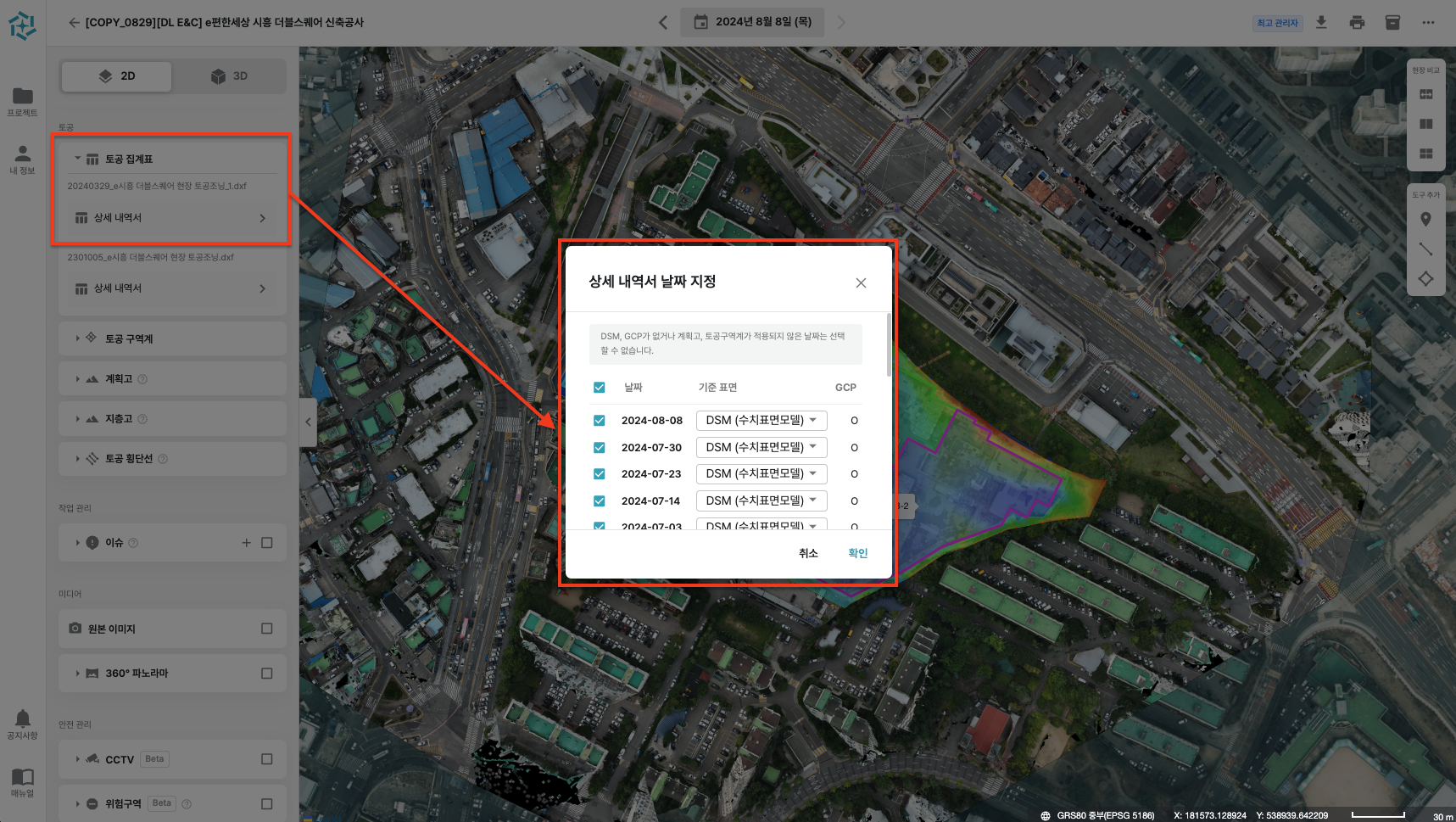

[상세 내역서 >] 버튼을 클릭하여 계산을 원하는 날짜와 기준 표면을 선택한 후 [확인] 버튼을 눌러 계산을 시작하세요.

(* 계산 중인 화면에서 브라우저를 종료하셔도 계산은 정상적으로 진행됩니다.)

⚠️ 안내사항
- 정확한 수치 계산을 위해 GCP마킹이 되지 않은 현장은 제외됩니다.
- 토공 구역계에서 [완료]처리 된 구역의 경우, 토공량 계산에서 제외됩니다.
- 계획고 적용일을 변경 후 새로고침을 해야 상세 내역서 날짜 지정 항목에 적용됩니다.

▎토공 집계표 - 상세 내역서

계산이 끝난 날짜를 선택하여 [확인] 버튼을 클릭하시면 상세 내역서를 확인하실 수 있습니다.

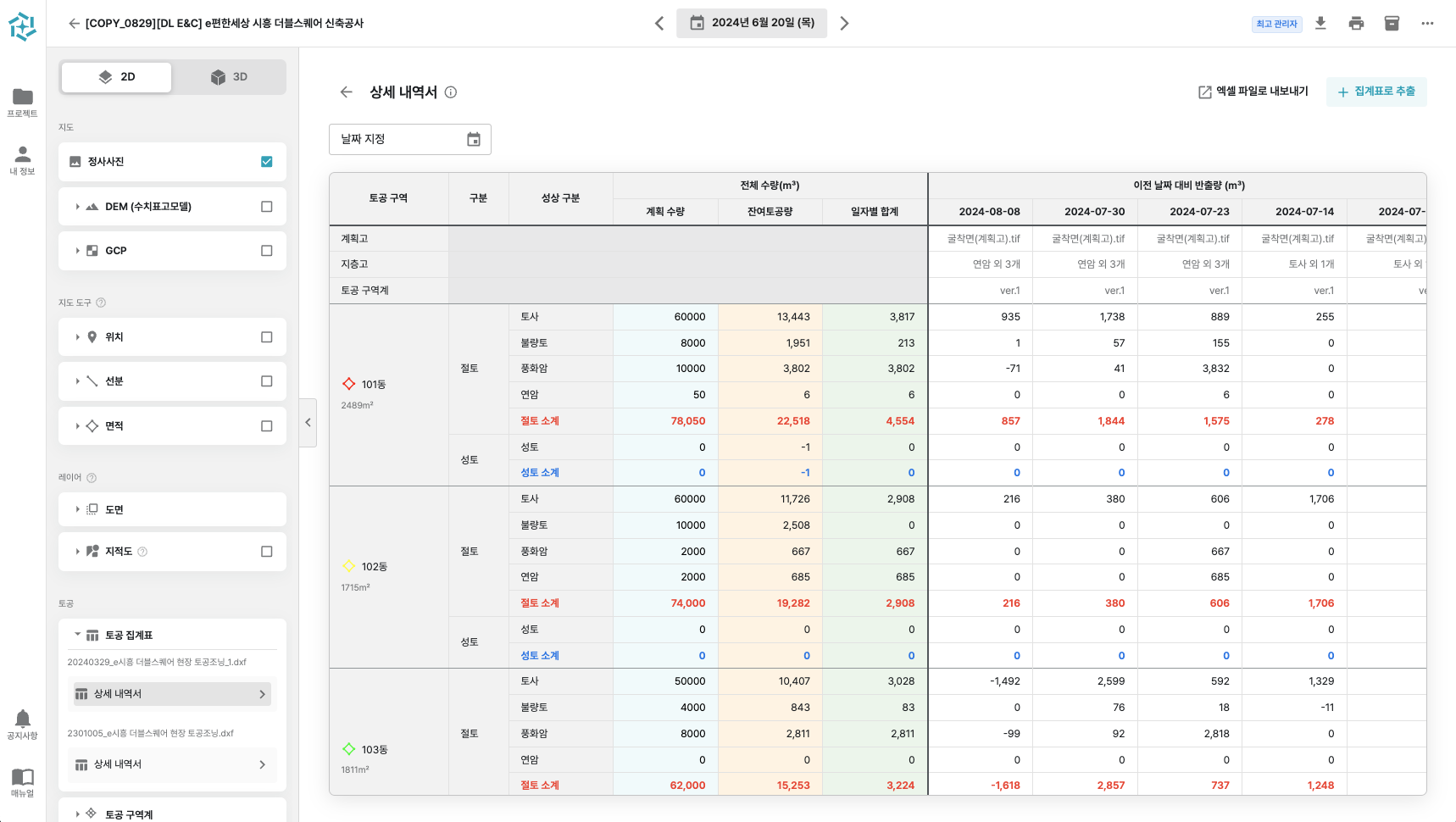

토공 집계표 - 상세내역서

• 계산을 요청한 일자의 현황고와 계획고(지층고)를 기준으로 이전 날짜 대비 반출량을 표로 확인합니다.
  (계산을 요청한 날짜가 많은 경우, 가로로 스크롤이 생길 수 있습니다.)
• 우측 상단의 [엑셀 파일로 내보내기] 버튼을 클릭하시면 화면의 표를 엑셀파일로 다운받을 수 있습니다.
• 우측 상단의 [집계표로 추출] 버튼을 클릭하시면 상세 내역서를 요약한 집계표 형태의 편집이 가능합니다.

상세 내역서 : 부가 설명

1. 토공 구역/ 성상 구분 : 적용된 파일과 버전의 계획고(/지층고), 토공 구역계 이름이 표기됩니다.
2. 계획 수량 : 사용자가 착공 시 산정한 최초의 산정수량입니다. (상세 내역서 계산에 따로 영향을 주지 않고 최초 산정한 물량에 대한 기록용으로 사용합니다.)
3. 잔여 토공량 : 계산 일자 선택 시 지정한 가장 최근 날짜의 현황고에서 계획고를 뺀 값입니다.
4. 일자별 합계 : 계산 일자 선택 시, 지정한 전체 날짜의 반출량 합계입니다.
5. 이전 날짜 대비 반출량 : 계산 일자 선택 시 지정한 각 일자들을 기준으로, 가장 가까운 직전 날짜와 비교한 값입니다. (가장 과거 날짜인 경우, 비교 날짜가 없기 때문에 물량은 '0'으로 표시 됩니다.)


   해당 날짜 반출량 = (직전 날짜 현황고 - 계획고) - (해당 날짜 현황고 - 계획고)
   ex) 8/8의 반출량 = (7/30 현황고 10,000 - 계획고 5,000) - (8/8 현황고 9,000 - 계획고 5,000)
   = 1,000

▎토공 집계표 - 집계표

상세 내역서 화면에서 [집계표로 추출] 버튼 클릭 후 집계표 이름을 지정하시면 집계표 화면으로 이동합니다.

토공 집계표 - 집계표

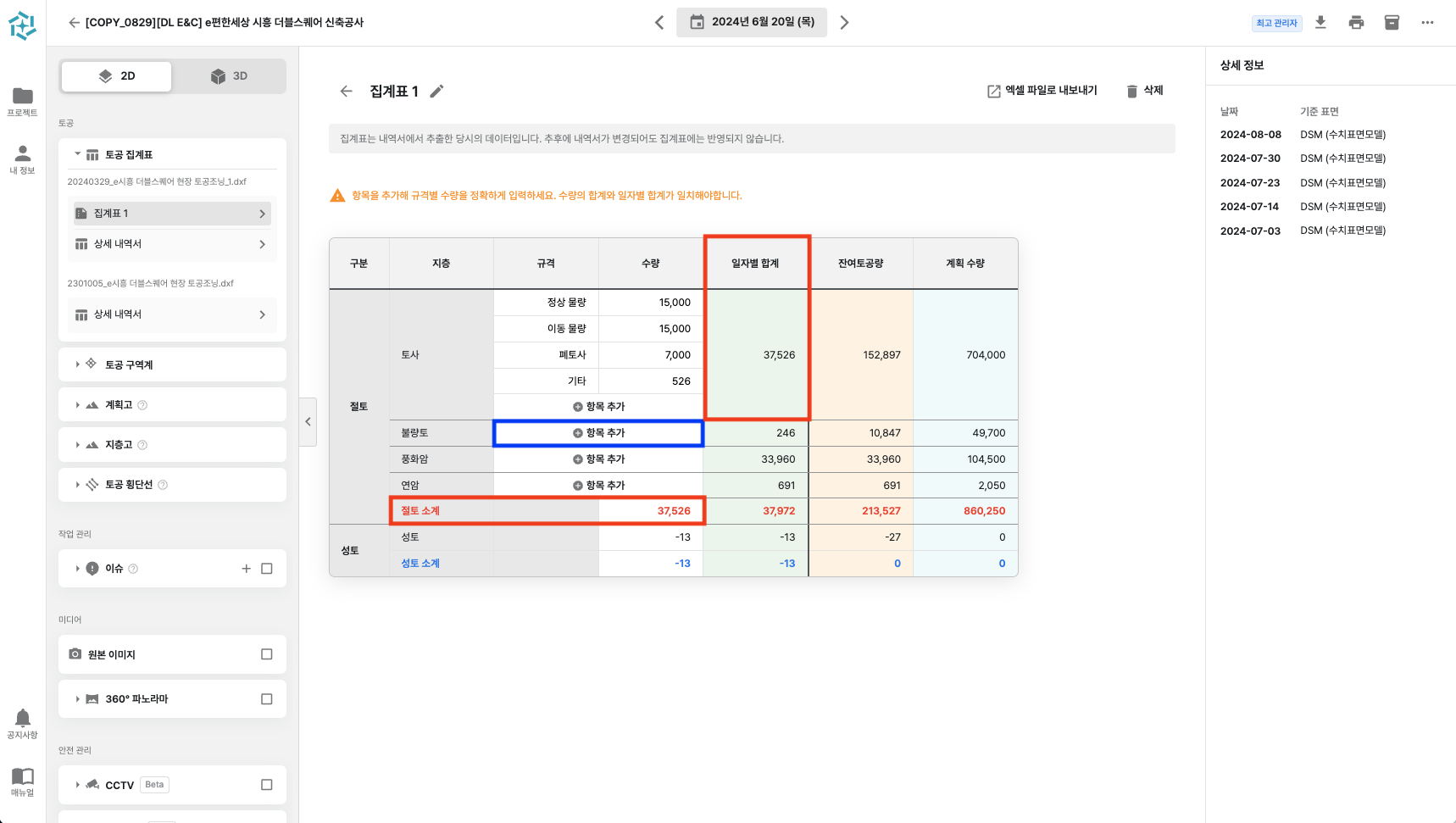

• 지층고 항목 내 [항목 추가] 버튼을 클릭하여 상세 토량의 규격과 수량을 상세하게 입력하실 수 있습니다.
• 우측 상단의 [엑셀 파일로 내보내기] 버튼을 클릭하시면 화면의 표를 엑셀파일로 다운받을 수 있습니다.

⚠️ 안내사항
- [항목 추가]를 하신 경우, 기입한 수량의 총합(소계 값)과 일자별 합계의 값이 반드시 일치해야합니다.
  (값이 일치하지 않는 경우, 표 상단에 주의 문구가 출력됩니다.)



▎FAQ

상세 내역서 지정 팝업에 원하는 날짜가 없어요.

정확한 수치 제공을 위해 아래 경우에는 날짜 리스트에서 제외됩니다.
1. GCP가 없는 경우 / 2. DSM이 없는 경우 / 3. 계산할 계획고와 토공 구역계가 없는 경우

기존에 '도면으로 면적추가' 기능 / 면적 - 토공물량표 생성 기능은 사라진건가요?

해당 기능이 더욱 고도화되어 [토공구역계] 기능으로 대체되었습니다.
기존과 동일한 방식으로 구역 도면 파일 추가 및 계산이 가능하므로, 자세한 내용은 해당 문서의 [토공구역계] 부분을 참고 부탁드립니다. (기존에 등록된 토공구역의 생성정보 일자는 토공구역계로 이동되는 24.09.01로 일괄 적용)

토공 구역계에 업로드 할 조닝 도면이 없는데, 플랫폼에서 면적으로 만들 수 없나요?

가능합니다. 면적 도구로 영역을 생성한 후 변환할 도면만 체크하여 [인쇄 - DXF]를 선택하여 다운로드 하세요.
다운로드 받은 DXF파일을 [토공구역계 - 파일 추가]를 통해 업로드하시면 이용이 가능합니다.



토공상세 내역서 지정 팝업에 있는 'DTM'은 뭔가요?

DTM이란? 드론 촬영 이미지를 통해 자동으로 생성된 DSM에서 물량 산출에 불필요한 객체를 제거한 순수한 지형모델을 의미합니다. [DEM - DTM 추가] 기능을 통해 생성하실 수 있습니다.

토공 집계표가 계산 중일 때 브라우저를 꺼도 되나요?

네. 계산 중인 화면에서 브라우저를 종료하셔도 계산은 정상적으로 진행됩니다.

계획고/지층고 파일은 어떻게 만드나요? (계획고/지층고 파일이 업데이트 되었어요)

계획고(지층고) tif파일 생성이 필요하시거나, 파일 업데이트로 인해 재설계가 필요한 현장은
우측 하단의 채널톡을 통해 문의 부탁드립니다. (변환 설계 시 추가 비용이 발생할 수 있습니다.)

토공구역 적용일이나 완료일이 바뀔 경우 어떤 영향이 있나요?

~ 적용일 이전 시점과 완료일 이후~ 시점은 물량 계산에서 제외됩니다.

현황고와 비교하기 버튼이 없어졌어요 / 계획고 절성토 계산이 없어졌어요.

해당 기능은 보다 고도화 된 토공 집계표 기능이 개발됨에 따라 기능이 삭제되거나 변경되었습니다.
(상세 내역서를 통해 구역 별로 더욱 자세한 토공량 산출 가능)

다른 날짜의 촬영일과 1:1로 비교하여 제공하는 기능은 추후 개선하여 별도로 제공될 예정입니다.

토공량 계산값이 실제 토공량이 다른 것 같아요.

값이 잘못 산출된 경우 아래 항목에 문제가 없는지 확인해주세요.

1. 계획고/ 지층고의 적용일이 잘못 설정되지 않았는지?
2. 토공 구역의 적용일과 완료일이 올바르게 설정되었는지?
3. 원하는 기준 표면을 올바르게 선택하였는지?

그 외 수치 값에 문제가 있다면 플랫폼 화면 우측 하단의 채널톡을 통해 문의 부탁드립니다.



내역서에 수량을 수정했는데 집계표에는 이전 값이 나와요.

집계표는 상세 내역서에서 집계표를 추출할 당시의 데이터를 기준으로 표기합니다.
그렇기 때문에, 집계표 생성 후에 상세 내역서 수정이 있었다면 집계표도 새로 추출 부탁드립니다.
